オーディオシステム    全てのモードで音質が悪い(音が小さい)

準備品一覧

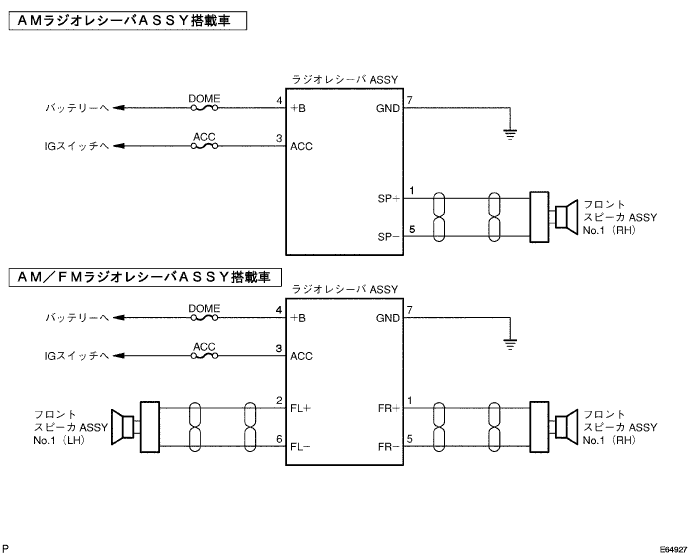

回路図



E064927



点検手順

手順1音質調整

  1. 音質調整

    1. ラジオレシーバＡＳＳＹを操作して、音質の調整を行う。

      基準:
      正常復帰する



OK
音質調整不良
NG


手順2同型車比較

  1. 同型車比較

    1. クレームの出ていない同型車と比較し、異常の発生状態に差があるか比較する。

      基準:
      同型車と差なし



OK
セット実力
NG


手順3オーディオ仕様確認

  1. オーディオ仕様確認

    基準:


    Ａ
    		Ｂ
    ＡＭ／ＦＭラジオ
    		ＡＭラジオ



B
手順 5 へ
A


手順4ワイヤハーネスまたはコネクター点検（ラジオレシーバASSY-スピーカ）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 点検前準備

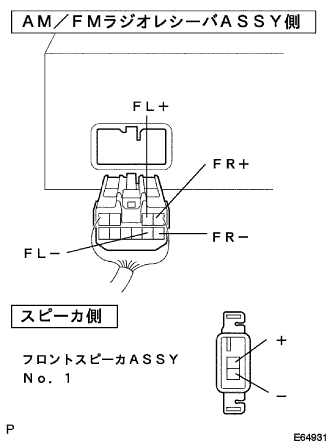

      E064931

    1. ラジオレシーバＡＳＳＹおよびスピーカのコネクターをはずす。

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ラジオレシーバＡＳＳＹと各スピーカ間ワイヤハーネスの導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		基準
      FR＋←→＋［フロントスピーカASSY　No.1（RH）］
      		導通あり
      FR－←→－［フロントスピーカASSY　No.1（RH）］
      		導通あり
      FL＋←→＋［フロントスピーカASSY　No.1（LH）］
      		導通あり
      FL－←→－［フロントスピーカASSY　No.1（LH）］
      		導通あり

  1. 短絡点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ラジオレシーバＡＳＳＹのコネクター各端子とボデーアース間ワイヤハーネスの導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		基準
      FR＋←→ボデーアース
      		導通なし
      FR－←→ボデーアース
      		導通なし
      FL＋←→ボデーアース
      		導通なし
      FL－←→ボデーアース
      		導通なし



OK
手順 6 へ

NG
ワイヤハーネスまたはコネクター修理または交換

手順5ワイヤハーネスまたはコネクター点検（ラジオレシーバＡＳＳＹ-スピーカ）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 点検前準備

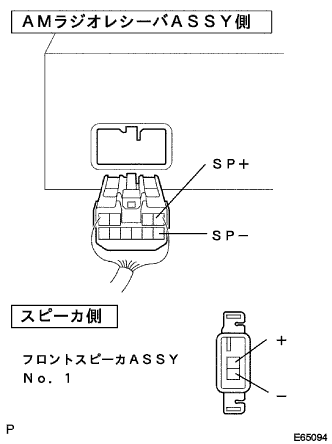

      E065094

    1. ラジオレシーバＡＳＳＹおよびスピーカのコネクターをはずす。

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ラジオレシーバＡＳＳＹとフロントスピーカＡＳＳＹ　Ｎｏ．１間ワイヤハーネスの導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		基準
      ＳＰ＋←→＋［フロントスピーカASSY　No.1（RH）］
      		導通あり
      ＳＰ－←→－［フロントスピーカASSY　No.1（RH）］
      		導通あり

  1. 短絡点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ラジオレシーバＡＳＳＹのコネクター各端子とボデーアース間ワイヤハーネスの導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		基準
      ＳＰ＋←→ボデーアース
      		導通なし
      ＳＰー←→ボデーアース
      		導通なし



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順6スピーカASSY FR NO.1単体点検
SST
09082-00030
09083-00150

  1. 点検前準備

    1. フロントスピーカＡＳＳＹ　Ｎｏ．１のコネクターをはずす。

  1. 抵抗点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スピーカの端子間の抵抗を点検する。

      基準値:
      約6Ω

      ■ 注 意 ■
      点検はスピーカを取りはずさずに行う。



NG
スピーカASSY FR NO.1交換
OK


手順7ラジオ レシーバASSY単体点検（＋B、ACC、GND）
SST
09082-00030
09083-00150


  1. 電圧点検



      E064930

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネスのコネクターを接続した状態で、コネクターの裏側から各端子間の電圧を点検する。（端子配列はXX-XXX参照）

      基準値:

      テスター接続
      		測定条件
      		基準値
      ＋B←→GND
      		常時
      		10－14Ｖ
      ACC←→GND
      		IGスイッチACC
      		10－14Ｖ

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネスのコネクターを接続した状態で、コネクターの裏側から各端子間の導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		測定条件
      		基準
      GND←→ボデーアース
      		常時
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

ラジオ レシーバASSY点検および交換
