オーディオシステム    電源スイッチを押しても電源が入らない

準備品一覧

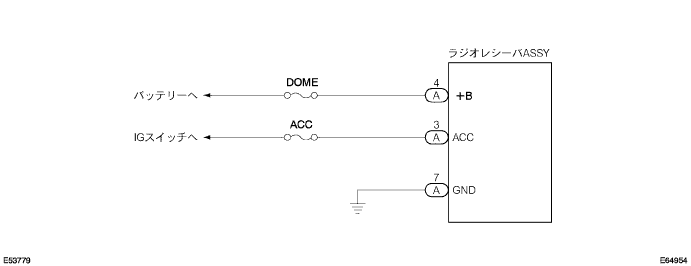

回路図



E064954



点検手順

手順1ラジオ レシーバASSY単体点検（＋B、ACC、GND）
SST
09082-00030
09083-00150


  1. 電圧点検

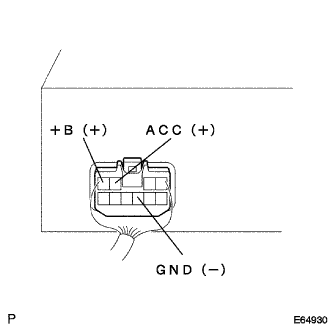

      E064930

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネスのコネクターを接続した状態で、コネクターの裏側から各端子間の電圧を点検する。（端子配列はXX-XXX参照）

      基準値:

      テスター接続
      		測定条件
      		基準値
      ＋B←→GND
      		常時
      		10－14Ｖ
      ACC←→GND
      		IGスイッチACC
      		10－14Ｖ

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネスのコネクターを接続した状態で、コネクターの裏側から各端子間の導通を点検する。（端子配列はXX-XXX参照）

      基準:

      テスター接続
      		測定条件
      		基準
      GND←→ボデーアース
      		常時
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

ラジオ レシーバASSY点検および交換
