オーディオシステム  ＥＣＵ端子配列

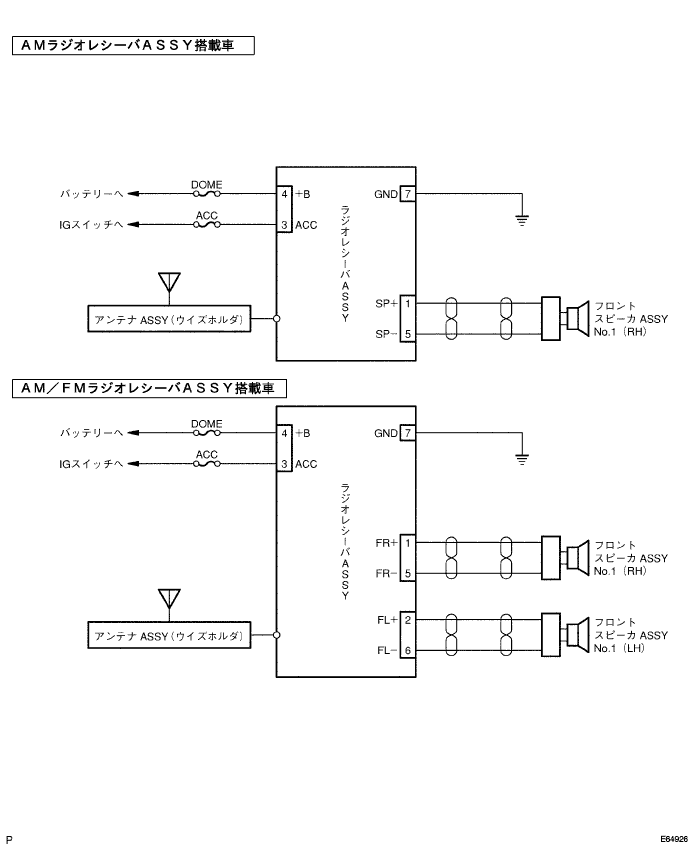

E064926




  1. ラジオレシーバＡＳＳＹ（ＡＭ／ＦＭラジオレシーバＡＳＳＹ搭載車）

    端子配列
    端子番号
    		端子記号
    		入出力
    		テスター接続プラス←→マイナス
    		項目
    		測定条件
    		基準
    		基準外の場合の不具合症状Ｏ：断線時　　　　Ｓ：ボデーと短絡時
    １
    		ＦＲ＋
    		出力
    		Ａ１←→Ａ７
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		右フロントスピーカ音声出ず
    ２
    		ＦＬ＋
    		出力
    		Ａ２←→Ａ７
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		左フロントスピーカ音声出ず
    ３
    		ＡＣＣ
    		入力
    		Ａ３←→Ａ７
    		電圧
    		ＩＧスイッチＡＣＣ
    		１０－１４V
    		Ｏ：ラジオレシーバＡＳＳＹ作動せず
    Ｓ：ヒューズ切れ
    ４
    		＋Ｂ
    		入力
    		Ａ４←→Ａ７
    		電圧
    		常時
    		１０－１４V
    		Ｏ：ラジオレシーバＡＳＳＹ作動せず
    Ｓ：ヒューズ切れ
    ５
    		ＦＲ－
    		出力
    		Ａ５←→Ａ７
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		右フロントスピーカ音声出ず
    ６
    		ＦＬ－
    		出力
    		Ａ６←→Ａ７
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		左フロントスピーカ音声出ず
    ７
    		ＧＮＤ
    		出力
    		Ａ７←→ボデーアース
    		導通
    		常時
    		導通あり
    		Ｏ：ラジオレシーバＡＳＳＹ作動せず

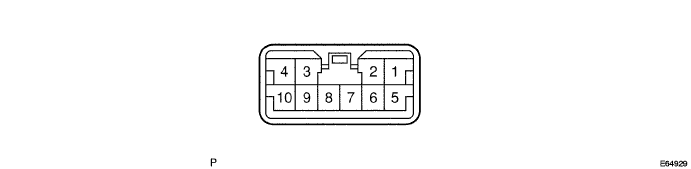

    E064929




    1. ラジオレシーバＡＳＳＹ（ＡＭラジオレシーバＡＳＳＹ搭載車）

      端子配列
      端子番号
      		端子記号
      		入出力
      		テスター接続プラス←→マイナス
      		項目
      		測定条件
      		基準
      		基準外の場合の不具合症状Ｏ：断線時　　　　Ｓ：ボデーと短絡時
      １
      		ＳＰ＋
      		出力
      		Ａ１←→Ａ７
      		波形
      		音声出力中
      		音声に同期した波形が出力される
      		右フロントスピーカ音声出ず
      ３
      		ＡＣＣ
      		入力
      		Ａ３←→Ａ７
      		電圧
      		ＩＧスイッチＡＣＣ
      		１０－１４V
      		Ｏ：ラジオレシーバＡＳＳＹ作動せず
      Ｓ：ヒューズ切れ
      ４
      		＋Ｂ
      		入力
      		Ａ４←→Ａ７
      		電圧
      		常時
      		１０－１４V
      		Ｏ：ラジオレシーバＡＳＳＹ作動せず
      Ｓ：ヒューズ切れ
      ５
      		ＳＰ－
      		出力
      		Ａ５←→Ａ７
      		波形
      		音声出力中
      		音声に同期した波形が出力される
      		右フロントスピーカ音声出ず
      ７
      		ＧＮＤ
      		出力
      		Ａ７←→ボデーアース
      		導通
      		常時
      		導通あり
      		Ｏ：ラジオレシーバＡＳＳＹ作動せず

      E064929
