プロペラシャフト ウィズ センタベアリングASSY（4WD）  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

構成図は参照

1. プロペラシャフトＡＳＳＹ　ＲＲおよびディファレンシャルフランジに合わせマークをつける。






2. ボルト４本、ワッシャおよびナット各４個をはずし、プロペラシャフトＡＳＳＹ　ＲＲをディファレンシャルフランジから切り離す。


   □ 参 考 □

   フランジの結合部が固い場合は、ボルトおよびナットを１箇所のみ仮付けしておき、ブラスバーおよびハンマーを使用して、フランジを均等に叩いて切り離す。





3. ボルト４本をはずし、プロペラウィズセンタベアリングシャフトＡＳＳＹを取りはずす。


   ■ 注 意 ■

   トランスファから取りはずす際、オイルシールを傷つけない。





4. プロペラウィズセンタベアリングシャフトＡＳＳＹを取りはずした後、エクステンションハウジングにＳＳＴを挿入する。


   SST

   09325-20010


   ■ 注 意 ■

   オイルシールを傷つけない。

1. プロペラシャフトＡＳＳＹおよびプロペラインタミディエイトシャフトＡＳＳＹに合わせマークをつける。






2. ボルト４本、ワッシャおよびナット各４個をはずし、プロペラシャフトＡＳＳＹをインタミディエイトシャフトＡＳＳＹから切り離す。


1. シャフトチューブに損傷がないことを点検する。






2. ＶブロックにプロペラシャフトＡＳＳＹをのせ、ダイヤルゲージを使用して、プロペラシャフトＡＳＳＹの振れを点検する。


   限度:

   0.8mm


   ■ 注 意 ■

   ダイヤルゲージは、プロペラシャフトＡＳＳＹの中央部に直角に取り付ける。

1. インタミディエイトシャフトＡＳＳＹおよびプロペラシャフトＡＳＳＹ　ＲＲに合わせマークをつける。






2. ボルト４本、ワッシャおよびナット各４個をはずし、インタミディエイトシャフトＡＳＳＹをプロペラシャフトＡＳＳＹ　ＲＲから切り離す。


1. インタミディエイトシャフトＡＳＳＹを図のようにバイスに固定し、トルクレンチを使用して、カップリングの回転中の作動トルクを点検する。


   ■ 注 意 ■

   バイスを強く締めすぎない。

   点検項目	基準
   トルクレンチの回転速度と作動トルクの変化	トルクレンチの回転速度の増加にともない作動トルクが増加する。

2. カップリング部からオイル漏れがないことを点検する。


1. タガネおよびハンマーを使用して、ナットのかしめを解く。


   ■ 注 意 ■

   ナットのかしめは完全に解く。

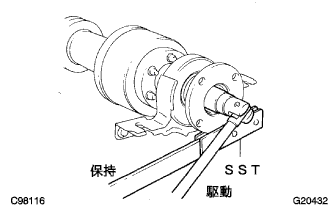

2. ＳＳＴを使用して、ユニバーサルジョイントフランジ（フロント側）を保持し、ナットおよびワッシャを取りはずす。


   SST

   09330-00021






3. フランジとシャフトに合わせマークがついていることを確認する。


   ■ 注 意 ■

   合わせマークが確認しにくい場合は、フランジとシャフトに合わせマークをつける。





4. ＳＳＴを使用して、ユニバーサルジョイントフランジ（フロント側）を取りはずす。


   SST

   09950-30011   (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)






5. ワッシャおよびセンタサポートベアリングＡＳＳＹ　Ｎｏ．１（フロント側）を取りはずす。


1. タガネおよびハンマーを使用して、ナットのかしめを解く。


   ■ 注 意 ■

   ナットのかしめは完全に解く。





2. ＳＳＴを使用して、ユニバーサルジョイントフランジ（リヤ側）を保持し、ナットおよびワッシャを取りはずす。


   SST

   09330-00021






3. フランジとシャフトに合わせマークがついているか確認する。


   ■ 注 意 ■

   合わせマークが確認しにくい場合は、フランジとシャフトに合わせマークをつける。





4. ＳＳＴを使用して、ユニバーサルジョイントフランジ（リヤ側）を取りはずす。


   SST

   09950-30011   (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)


   ■ 注 意 ■

   ＳＳＴのセンターボルト（０９９５３ー０３０１０）のねじ部および先端部に油脂類を塗布して使用する。





5. ワッシャおよびセンタサポートベアリングＡＳＳＹ　Ｎｏ．１（リヤ側）を取りはずす。


1. センタサポートベアリングＡＳＳＹ　Ｎｏ．１の中心から外周方向に力を加えながら回転させて、ガタおよび引っ掛かりがないこと、ブラケット部に亀裂および変形がないことを点検する。


   □ 参 考 □

   異常がある場合は、新品のセンタサポートベアリングＡＳＳＹ　Ｎｏ．１に交換する。

1. センタサポートベアリングＡＳＳＹ　Ｎｏ．１（リヤ側）をインタミディエイトシャフトＡＳＳＹに取り付ける。


   ■ 注 意 ■

   方向性を間違えない。





2. 新品のワッシャをインタミディエイトシャフトＡＳＳＹに取り付ける。






3. 合わせマークを合わせ、ユニバーサルジョイントフランジ（リヤ側）をシャフトに取り付ける。






4. ＳＳＴを使用して、ユニバーサルジョイントフランジ（リヤ側）を保持し、ワッシャを介して、新品のナットを締め付け、フランジを圧入する。


   SST

   09330-00021


   基準値:

   Ｔ＝182N·m｛1856kgf·cm｝


5. ナットをゆるめる。


6. 再度ナットを締め付ける。


   基準値:

   Ｔ＝69N·m｛701kgf·cm｝






7. タガネおよびハンマーを使用して、ナットをかしめる。


1. センタサポートベアリングＡＳＳＹ　Ｎｏ．１（フロント側）をインタミディエイトシャフトＡＳＳＹに取り付ける。


   ■ 注 意 ■

   方向性を間違えない。





2. 新品のワッシャをインタミディエイトシャフトＡＳＳＹに取り付ける。






3. 合わせマークを合わせ、ユニバーサルジョイントフランジ（フロント側）をシャフトに取り付ける。






4. ＳＳＴを使用して、ユニバーサルジョイントフランジ（フロント側）を保持し、ワッシャを介して新品のナットを締め付け、フランジを圧入する。


   SST

   09330-00021


   基準値:

   Ｔ＝182N·m｛1856kgf·cm｝


5. ナットをゆるめる。


6. 再度ナットを締め付ける。


   基準値:

   Ｔ＝69N·m｛701kgf·cm｝






7. タガネおよびハンマーを使用して、ナットをかしめる。


1. シャフトチューブに損傷がないことを点検する。






2. ＶブロックにプロペラシャフトＡＳＳＹ　ＲＲをのせ、ダイヤルゲージを使用して、プロペラシャフトＡＳＳＹ　ＲＲの振れを点検する。


   限度:

   0.8mm


   ■ 注 意 ■

   ダイヤルゲージは、プロペラシャフトＡＳＳＹ　ＲＲの中央部に直角に取り付ける。

1. アルミ板を介して、プロペラシャフトＡＳＳＹおよびプロペラシャフトＡＳＳＹ　ＲＲをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。

2. プロペラシャフトＡＳＳＹおよびプロペラシャフトＡＳＳＹ　ＲＲのスパイダー部を回転させ、引っ掛かりがないことを確認する。






3. 両手で強く各スパイダー部を軸方向、直角方向にゆすり、ジョイント部のガタを点検する。


   □ 参 考 □

   異常がある場合は、新品のプロペラウィズセンタベアリングシャフトＡＳＳＹに交換する。

1. インタミディエイトシャフトＡＳＳＹおよびプロペラシャフトＡＳＳＹ　ＲＲの合わせマークを合わせる。






2. ボルト４本、ワッシャおよびナット各４個で、インタミディエイトシャフトＡＳＳＹを取り付ける。


   基準値:

   Ｔ＝37N·m｛380kgf·cm｝


   ■ 注 意 ■

   1. ワッシャはボルト側に取り付ける。

   2. 締め付け時、ワッシャおよびナットに油脂類を付着させない。


1. プロペラシャフトＡＳＳＹおよびインタミディエイトシャフトＡＳＳＹの合わせマークを合わせる。






2. ボルト４本、ワッシャおよびナット各４個で、プロペラシャフトＡＳＳＹを取り付ける。


   基準値:

   Ｔ＝74N·m｛749kgf·cm｝


   ■ 注 意 ■

   1. ワッシャはボルト側に取り付ける。

   2. 締め付け時、ワッシャおよびナットに油脂類を付着させない。


1. エクステンションハウジングからＳＳＴを取りはずす。


   ■ 注 意 ■

   オイルシールを傷つけない。





2. エクステンションハウジングにプロペラウィズセンタベアリングシャフトＡＳＳＹを挿入する。


   ■ 注 意 ■

   オイルシールを傷つけない。





3. ボルト４本で、インタミディエイトシャフトＡＳＳＹを仮締めする。






4. プロペラシャフトＡＳＳＹ　ＲＲおよびディファレンシャルフランジの合わせマークを合わせる。


5. ボルト４本、ワッシャおよびナット各４個で、プロペラシャフトＡＳＳＹ　ＲＲを取り付ける。


   基準値:

   Ｔ＝37N·m｛380kgf·cm｝


   ■ 注 意 ■

   1. ワッシャはボルト側に取り付ける。

   2. 締め付け時、ワッシャおよびナットに油脂類を付着させない。


1. ジャッキを使用して、リヤアクスルハウジングを持ち上げ、サスペンションに荷重をかける。






2. フロントおよびリヤのセンタサポートベアリングハウジング後端面とクッション後端面とが基準値になるように調節する。


   基準値:

   12.5±1mm


3. センタサポートベアリングブラケット中心線がプロペラシャフト軸に対して直角になっていることを確認する。






4. ボルト４本を本締めする。


   基準値:

   Ｔ＝37N·m｛375kgf·cm｝
