リヤアクスルASSY（4WD）  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

構成図は参照

1. ボルトをはずし、スピードセンサＲＲを切り離す。


   ■ 注 意 ■

   スピードセンサの先端および取り付け部に異物を付着させない。

1. ＳＳＴを使用して、ブレーキシューリターンスプリングをシューから取りはずす。


   SST

   09703-30010


2. リヤブレーキシューリターンスプリング（アンカー用）を取りはずす。


1. サービスホールからナット４個をはずし、ベアリングリテーナＯＵＴおよびリテーナガスケットをバッキングプレートから切り離す。


2. ベアリングリテーナＯＵＴおよびリテーナガスケットをバッキングプレートから切り離した状態で、バッキングプレートをナット４個で仮締めする。


1. ＳＳＴを使用して、リヤアクスルシャフトを取りはずす。


   SST

   09520-00031


   ■ 注 意 ■

   1. シャフトに付着したオイルがベアリング内に浸入するのを防ぐため、オイルはすぐに拭き取る。

   2. シャフト先端のスプラインでオイルシールを傷つけない。

   3. スキッドコントロールロータを傷つけない。


1. ＳＳＴを使用して、オイルシールを取りはずす。


   SST

   09308-00010


1. バッキングプレートから、仮締めしてあるナット４個を取りはずす。


2. ボルトをはずし、ブレーキチューブをアクスルハウジングから切り離す。






3. バッキングプレートを支えながらボルト４本を取りはずす。


4. バッキングプレートを浮かせてエンドガスケットを取りはずす。


   ■ 注 意 ■

   ブレーキチューブに無理な力を与えない。

1. インナリテーナの一部をグラインダーで削り、タガネおよびハンマーを使用して割って取りはずす。


   ■ 注 意 ■

   リヤアクスルシャフトを傷付けない。

□ 参 考 □

リヤアクスルシャフトインナリテーナと同様の手順で行う。

1. ＳＳＴおよびプレスを使用して、ベアリングを取りはずす。


   SST

   09527-30010


   ■ 注 意 ■

   アクスルシャフトを落下させない。

2. ベアリングリテーナガスケットを取りはずす。


3. ベアリングリテーナＯＵＴを取りはずす。

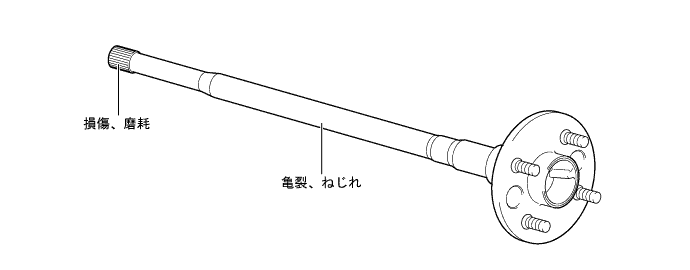

1. リヤアクスルシャフトに亀裂、ねじれなどがないかを点検する。








1. 白ガソリンを使用して、ベアリングリテーナＯＵＴを清掃する。






2. 図のように、ガスケットをリヤアクスルベアリングリテーナＯＵＴに取り付ける。


   □ 参 考 □

   ガスケットの爪が曲がっている側がリヤアクスルベアリングリテーナＯＵＴ側になるように組み付ける。

3. 図のように、つめ3箇所をリヤアクスルベアリングリテーナＯＵＴ側に折り曲げる。


4. リヤアクスルベアリングリテーナＯＵＴをアクスルシャフトに取り付ける。


5. 新品のベアリングのアウターレース外面に、ＭＰグリースＮｏ．２を塗布する。






6. ＳＳＴおよびプレスを使用して、新品のベアリングを圧入する。


   SST

   09515-21010
   09608-32010


1. ＳＳＴおよびプレスを使用して、新品のスキッドコントロールロータを圧入する。


   SST

   09515-21010
   09608-32010


   ■ 注 意 ■

   スキッドコントロールロータを傷つけない。

1. 新品のインナリテーナを約１５０°Ｃに加熱する。


   ■ 警 告 ■

   インナリテーナは高温のため、必ず手袋をはめて作業をはめて作業を行う。

   ■ 注 意 ■

   リテーナは、１５０°C以上になると表面がわずかに黄色を帯びてくるので、それ以上加熱しない。





2. ＳＳＴおよびプレスを使用して、図の方向でインナリテーナを取り付ける。


   SST

   09515-21010
   09608-32010


   ■ 注 意 ■

   インナリテーナには方向性がある。

   □ 参 考 □

   インナリテーナの面取り側が下側である。

1. 白ガソリンを使用して、パーキングプレートおよびアクスルハウジングを清掃する。






2. バッキングプレートを浮かせてハウジングエンドガスケットを取り付ける。


   ■ 注 意 ■

   1. ブレーキチューブに無理な力を加えない。

   2. ガスケットの切り欠きを下側にする。


3. ボルト４本をセットする。


4. ボルトでブレーキチューブをアクスルハウジングに取り付ける。


1. 新品のオイルシールリップ部にＭＰグリースＮｏ．２を塗布する。






2. ＳＳＴおよびハンマーを使用して、オイルシールを打ち込む。


   SST

   09517-12010


   ■ 注 意 ■

   オイルシールを傷つけない。

1. ベアリングリテーナＯＵＴの突起部を下側に向け、ＳＳＴを使用して、リヤアクスルシャフトをアクスルハウジングに挿入する。


   SST

   09520-00031


   ■ 注 意 ■

   1. オイルシールを傷つけない。

   2. スピードセンサロータを傷つけない。


1. ナット４個で、ベアリングリテーナＯＵＴをバッキングプレートに取り付ける。


   基準値

   T = 66 N・m{ 669 kgf・cm }

1. リヤブレーキシューリターンスプリング（アンカー用）を取り付ける。






2. ＳＳＴを使用して、ブレーキシューリターンスプリングをブレーキシューに取り付ける。


   SST

   09703-30010


（要領は 参照）

（要領は 参照）

（要領は 参照）

基準値

T = 8.0 N・m{ 82 kgf・cm }

■ 注 意 ■

1. センサ本体を取り付ける際に、センサ先端部を傷つけない。

2. 異物をかみ込ませない。

3. 取り付ける際に、センサワイヤがねじれないようにする。


基準値

T = 103 N・m{ 1050 kgf・cm }

（要領は 参照）

SST

09991-60101
09991-60300
