フロントアクスル ハブ LH  取替

準備品一覧


□ 参 考 □
構成図は参照



1. フロントタイヤ取りはずし


2. フロントアクスル シャフト ナット LH取りはずし
（要領は 参照）
SST
09930-00010


3. スピード センサ FR LH切り離し（ABS付き）
（要領は 参照）


4. フロントデイスクブレーキキヤリパASSY LH切り離し

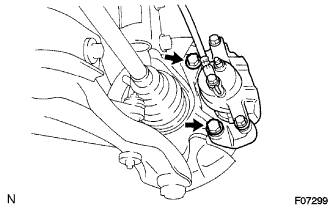

    F007299

  1. ボルト２本をはずし、ディスクブレーキキャリパＡＳＳＹをステアリングナックルから切り離す。

    ■ 注 意 ■
    キャリパはひもなどで吊しておく。



5. フロントディスク取りはずし

■ 注 意 ■
ディスク面に油脂を付着させない。



6. スタビライザ バー FR切り離し
（要領は 参照）


7. フロントサスペンション アームSUB-ASSY LWR NO.1 LH切り離し
（要領は 参照）
SST
09628-00011


8. タイロッド エンドSUB-ASSY LH切り離し
（要領は 参照）
SST
09628-62011


9. フロントアクスルASSY　LH切り離し
（要領は 参照）


10. ショック アブソーバASSY FR LH切り離し


    C057885

  1. ボルト２本およびナット２個をはずして、ショックアブソーバＡＳＳＹをアクスルＡＳＳＹから切り離す。



11. フロントアクスル ハブ ホールスナップリング LH取りはずし


    C057869

  1. ＳＳＴを使用して、ホールスナップリングを取りはずす。

    SST
    09905-00013   (09904-00090)



12. フロントアクスル ハブ LH取りはずし

  1. アルミ板を介して、アクスルＡＳＳＹをバイスで固定する。

    ■ 注 意 ■
    バイスを強く締めすぎない。



    2. C057871

  2. ＳＳＴを使用して、アクスルハブを取りはずす。

    SST
    09520-00031



    3. C057870

  3. ＳＳＴを使用して、ハブベアリングインナーレース（アウター側）をアクスルハブから取りはずす。

    SST
    09950-60010   (09951-00370)
    09950-40011   (09951-04020, 09952-04010, 09953-04020, 09954-04010, 09955-04011, 09957-04010, 09958-04011)

    ■ 注 意 ■
    1. インナーレースを取りはずす際、アクスルハブが損傷した場合、アクスルハブを新品と交換する。
    2. ＳＳＴのセンターボルト（０９９５３－０４０２０）のねじ部および先端部に油脂類を塗布して使用する。



13. ディスクブレーキダスト カバー FR LH取りはずし

  1. ボルト３本をはずし、ダストカバーを取りはずす。



14. フロントアクスル ハブ ベアリング LH取りはずし

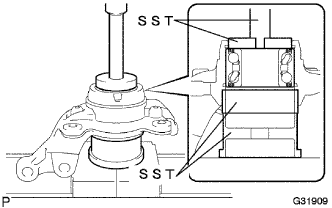

G031909

  1. 取りはずしたハブベアリングインナーレース（アウター側）を、ハブベアリングのアウター側に取り付ける。

  2. ＳＳＴおよびプレスを使用して、ステアリングナックルからハブベアリングを取りはずす。

    SST
    09223-15020
    09387-02010
    09950-60010   (09951-00600)
    09950-70010   (09951-07100)



15. フロントアクスル ハブ ベアリング LH取り付け


    C054095

  1. ＳＳＴおよびプレスを使用して、新品のハブベアリングをステアリングナックル端面まで圧入する。

    SST
    09950-60020   (09951-00680)
    09950-70010   (09951-07100)

    ■ 注 意 ■
    1. ハブベアリングはオイルシール内蔵のため、インナーレースははずさない。
    2. インナーレースがはずれた場合、そのベアリングは使用しない。
    3. 新品のベアリングに付いているグリースは拭き取らない。



16. ディスクブレーキダスト カバー FR LH取り付け

  1. ボルト３本でダストカバーを取り付ける。

    基準値
    Ｔ＝8.0N·m｛82kgf·cm｝



17. フロントアクスル ハブ LH取り付け


    C054096

  1. ＳＳＴおよびプレスを使用して、アクスルハブをステアリングナックルに圧入する。

    SST
    09950-60020   (09951-00680)
    09950-70010   (09951-07100)
    09608-32010



18. フロントアクスル ハブ ホールスナップリング LH取り付け


    C057869

  1. ＳＳＴを使用して、新品のホールスナップリングを取り付ける。

    SST
    09905-00013   (09904-00090)



19. ショック アブソーバASSY FR LH取り付け


    C057885

  1. アクスルＡＳＳＹをショックアブソーバＡＳＳＹに取り付け、車両前方からボルト２本を挿入し、ナット２個を締め付ける。

    基準値
    Ｔ＝132N·m｛1346kgf·cm｝

    ■ 注 意 ■
    ボルトおよびナットを再使用する場合のみ、ナットのねじ部および座面にエンジンオイルを塗布する。



20. フロントアクスルASSY　LH取り付け
（要領は 参照）


21. タイロッド エンドSUB-ASSY LH取り付け
（要領は 参照）


22. フロントサスペンション アームSUB-ASSY LWR NO.1 LH取り付け
（要領は 参照）


23. スタビライザ バー FR取り付け
（要領は 参照）


24. フロントディスク取り付け

■ 注 意 ■
ディスク面に油脂を付着させない。



25. フロントデイスクブレーキキヤリパASSY LH取り付け


    F007299

  1. ボルト２本でディスクブレーキキャリパＡＳＳＹをステアリングナックルに取り付ける。

    基準値
    Ｔ＝88N·m｛900kgf·cm｝



26. フロントアクスル シャフト ナット LH取り付け

  1. ソケットレンチ（３０ｍｍ）を使用して、新品のハブナットを取り付ける。

    基準値
    Ｔ＝216N·m｛2203kgf·cm｝

    □ 参 考 □
    締め付ける際、ブレーキペダルを踏んでおく。



27. フロントデイスクブレーキキヤリパASSY LH切り離し


28. フロントディスク取りはずし

■ 注 意 ■
ディスク面に油脂を付着させない。



29. フロントアクスルハブ &ベアリングASSY軸方向のガタ点検
（要領は 参照）


30. フロントアクスルハブ &ベアリングASSY振れ点検
（要領は 参照）


31. フロントディスク取り付け


32. フロントデイスクブレーキキヤリパASSY LH取り付け


33. スピード センサ FR LH取り付け（ABS付き）
（要領は 参照）


34. フロントアクスル シャフト ナット LH取り付け


    C057566

  1. タガネおよびハンマーを使用して、ハブナットをかしめる。



35. フロントタイヤ取り付け

基準値
Ｔ＝103N·m｛1050kgf·cm｝



36. フロントホイールアライメント点検·調整
（要領は 参照）


37. テストモード点検(スピードセンサ系統)（ABS付き）
（要領は 参照）
SST
09991-60101
09991-60300
