バキューム ポンプASSY（1ND-TV）  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

バキュームポンプＡＳＳＹ構成図参照

1. フューエルフィルタコネクタをブラケットから切り離す。






2. ナット２個をはずし、フューエルフィルタＡＳＳＹをフューエルフィルタサポートから切り離す。


1. ボルト３本をはずし、フューエルフィルタサポートを取りはずす。


1. バキュームホースをバキュームポンプＡＳＳＹから切り離す。


2. コネクターをカムポジションセンサから切り離す。


3. ボルト２本をはずし、バキュームポンプＡＳＳＹを取りはずす。






4. ＯリングＮｏ．１およびＯリングＮｏ．２をバキュームポンプＡＳＳＹから取りはずす。


1. ボルトをはずし、カムポジションセンサを取りはずす。






2. カムポジションセンサＯリングをカムポジションセンサから取りはずす。


1. ヘキサゴンレンチを使用してボルト３本をはずし、バキュームポンプエンドカバーを取りはずす。






2. マイナスドライバーを使用して、バキュームポンプハウジングＯリングをバキュームポンプエンドカバーから取りはずす。


   ■ 注 意 ■

   バキュームポンプエンドカバーを傷つけない。

1. バキュームポンプハウジングからバキュームポンプブレード３枚およびバキュームポンプロータを取りはずす。


   ■ 注 意 ■

   1. バキュームポンプロータおよびバキュームポンプブレードを落下させない。

   2. バキュームポンプブレードを再使用する場合、各バキュームポンプブレードを初めに取り付いていた位置がわかるようにしておく。

   3. バキュームポンプハウジングを傷つけない。

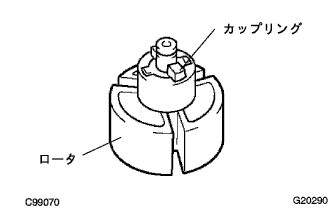

1. バキュームポンプロータのカップリング部およびロータ部に著しい摩耗または損傷がないことを点検する。


   □ 参 考 □

   バキュームポンプロータが損傷している場合は、新品のバキュームポンプＡＳＳＹに交換する。

1. ノギスを使用して、バキュームポンプブレードの一番薄い位置を測定する。


   限度:

   4.5mm


   □ 参 考 □

   限度を超える場合、またはバキュームポンプブレードが損傷している場合は、新品のバキュームポンプブレードに交換する。

□ 参 考 □

バキュームポンプハウジングおよびバキュームポンプエンドカバーに損傷がある場合は、新品のバキュームポンプＡＳＳＹに交換する。

1. バキュームポンプロータにエンジンオイルを塗布する。


2. バキュームポンプロータをバキュームポンプハウジングに取り付ける。


1. バキュームポンプブレード３枚におよびバキュームポンプロータにエンジンオイルを塗布する。






2. バキュームポンプブレードの凹部が内側に向けて、バキュームポンプブレード３枚をバキュームポンプロータに取り付ける。


   ■ 注 意 ■

   1. バキュームポンプブレードはバキュームポンプハウジングに張り付くように取り付ける。

   2. バキュームポンプブレードを再使用する場合は、それぞれ取り外した元の位置に取り付ける。


1. 新品のバキュームポンプハウジングＯリングにエンジンオイルを塗布する。


2. バキュームポンプハウジングＯリングをバキュームポンプエンドカバーに取り付ける。






3. ヘキサゴンレンチを使用して、ボルト３本でバキュームポンプエンドカバーを取り付ける。


   基準値:

   Ｔ＝6N·m｛61kgf·cm｝

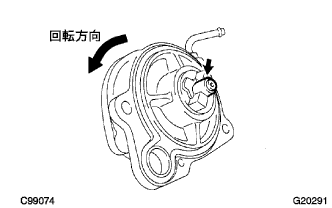

4. バキュームポンプＡＳＳＹをカップリング側から見て、反時計方向にカップリングを手で回転させ、引っ掛かりまたはトルクの変動がないことを点検する。


1. 新品のカムポジションセンサＯリングにエンジンオイルを塗布する。


2. カムポジションセンサＯリングをカムポジションセンサに取り付ける。


3. ボルトで、カムポジションセンサをバキュームポンプＡＳＳＹに取り付ける。


   基準値:

   Ｔ＝9N·m｛92kgf·cm｝


1. 新品のＯリングＮｏ．１およびＯリングＮｏ．２にエンジンオイルを塗布する。


2. ＯリングＮｏ．１およびＯリングＮｏ．２をバキュームポンプＡＳＳＹに取り付ける。






3. バキュームポンプＡＳＳＹ先端のオイルパイプにエンジンオイルを塗布する。






4. 図のバキュームポンプローターＡ部とカムシャフトＢ部がかみ合うように取り付ける。


5. バキュームポンプＡＳＳＹ取り付けボルト２本を清掃し、ネジ部にアドヘシブ１３２４を塗布する。






6. ボルト２本で、バキュームポンプＡＳＳＹを取り付ける。


   基準値:

   Ｔ＝21N·m｛214kgf·cm｝






7. バキュームホースをバキュームポンプＡＳＳＹに取り付ける。


8. コネクターをカムポジションセンサに接続する。


1. ボルト３本で、フューエルフィルタサポートを取り付ける。


   基準値:

   Ｔ＝8N·m｛82kgf·cm｝


1. ナット２個で、フューエルフィルタＡＳＳＹをフューエルフィルタサポートに取り付ける。


   基準値:

   Ｔ＝14N·m｛143kgf·cm｝






2. フューエルフィルタコネクターをブラケットに接続する。


（要領は参照）
