ヒータ&エアコンデイシヨナシステム単体点検

準備品一覧

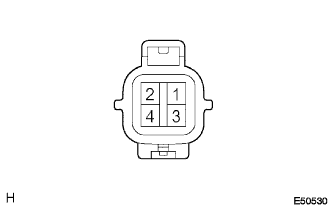

1. センタクラスタモジュールスイッチ（リヤウィンドゥデフォッガあり）

Ａ／Ｃスイッチ導通点検（Ａ／Ｃ付き車）
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、Ａ／Ｃスイッチ操作時のコネクターの１端子←→３端子間および２端子←→３端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし
  □ 参考 □
  ３端子←→１端子間にＬＥＤあり。
Ａ／Ｃスイッチインジケータ点灯点検（Ａ／Ｃ付き車）
1. コネクターの３端子にバッテリーのプラス、１端子にバッテリーのマイナスターミナルを接続した状態でＡ／ＣスイッチをＯＮにしたとき、インジケータが点灯することを点検する。
リヤデフォッガスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤデフォッガスイッチ操作時のコネクターの３端子←→２端子間および３端子←→４端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし
  □ 参考 □
  ３端子←→２端子間にＬＥＤあり。
リヤデフォッガスイッチインジケータ点灯点検
1. コネクターの３端子にバッテリーのプラス、２端子にバッテリーのマイナスを接続した状態でリヤデフォッガスイッチをＯＮにしたとき、インジケータが点灯することを点検する。
ハザードスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ハザードスイッチ操作時のコネクターの１端子←→２端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし

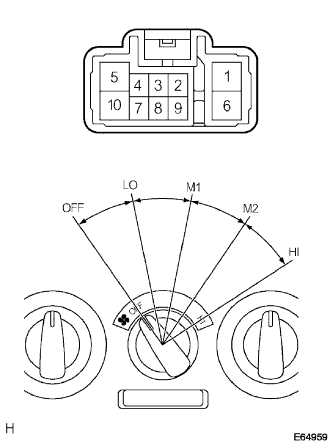

ブロワスイッチ導通点検

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ブロワスイッチ操作時のコネクター各端子間の導通を点検する。

SST: 09082-00030
09083-00150

基準:

スイッチ操作	端子番号	基準
ＯＦＦ	１←→２←→６←→７←→１０	導通なし
ＬＯ	１←→２	導通あり
Ｍ１	１←→２←→７	導通あり
Ｍ２	１←→２←→６	導通あり
ＨＩ	１←→２←→１０	導通あり

夜間照明点灯点検
1. コネクターの４端子にバッテリーのプラス、１端子にバッテリーのマイナスを接続したとき、夜間照明が点灯することを点検する。
シートベルトインジケータ点灯点検
1. コネクターの９端子にバッテリーのプラス、１端子にバッテリーのマイナスを接続したとき、シートベルトインジケータが点灯することを点検する。

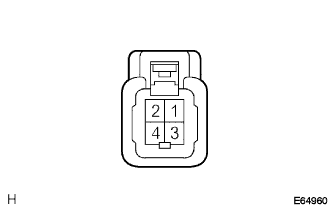

2. センタクラスタインテグレーションスイッチ（リヤウィンドゥデフォッガなし）

Ａ／Ｃスイッチ導通点検（Ａ／Ｃ付き車）
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、Ａ／Ｃスイッチ操作時のコネクターの１端子←→３端子間および２端子←→３端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし
  □ 参考 □
  ３端子←→１端子間にＬＥＤあり。
Ａ／Ｃスイッチインジケータ点灯点検（Ａ／Ｃ付き車）
1. コネクターの３端子にバッテリーのプラス、１端子にバッテリーのマイナスターミナルを接続した状態でＡ／ＣスイッチをＯＮにしたとき、インジケータが点灯することを点検する。
ハザードスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ハザードスイッチ操作時のコネクターの１端子←→２端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし

ブロワスイッチ導通点検

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ブロワスイッチ操作時のコネクター各端子間の導通を点検する。

SST: 09082-00030
09083-00150

基準:

スイッチ操作	端子番号	基準
ＯＦＦ	１←→２←→６←→７←→１０	導通なし
ＬＯ	１←→２	導通あり
Ｍ１	１←→２←→７	導通あり
Ｍ２	１←→２←→６	導通あり
ＨＩ	１←→２←→１０	導通あり

夜間照明点灯点検
1. コネクターの４端子にバッテリーのプラス、１端子にバッテリーのマイナスを接続したとき、夜間照明が点灯することを点検する。
シートベルトインジケータ点灯点検
1. コネクターの９端子にバッテリーのプラス、１端子にバッテリーのマイナスを接続したとき、シートベルトインジケータが点灯することを点検する。

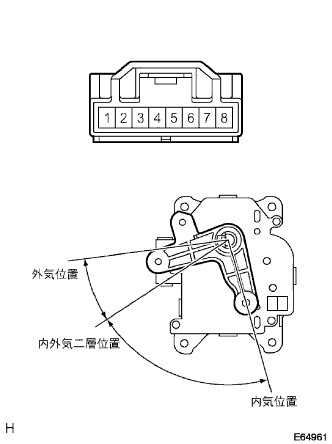

3. ダンパサーボSUB-ASSY NO.1（寒冷地仕様車）

内外気切替えサーボ作動点検
1. コネクターの７端子にバッテリーのプラス、８端子にバッテリーのマイナスを接続する。
2. コネクターの各端子にバッテリーのマイナスを接続したとき、アームがスムーズに回転し、各モード位置で停止することを点検する。
  基準:

  バッテリーマイナス接続端子
  アーム停止位置
  １
  内気位置
  ２
  内外気２層位置
  ３
  外気位置

バッテリーマイナス接続端子	アーム停止位置
１	内気位置
２	内外気２層位置
３	外気位置

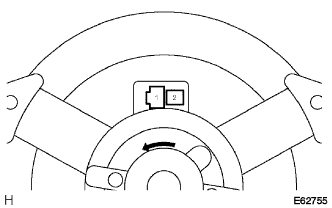

4. ブロワモータSUB-ASSY(ファンツキ)

ブロワモータ（ウィズファン）作動点検
1. コネクターの１端子にバッテリーのプラス、２端子にバッテリーのマイナスを接続したとき、モータが異音なく、矢印方向に回転することを点検する。
ブロワモータ（ウィズファン）電流点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、モータ単体（無負荷）状態での回転中の電流を点検する。
  SST
  09082-00030
  09083-00150
  基準値:
  3.0A以下

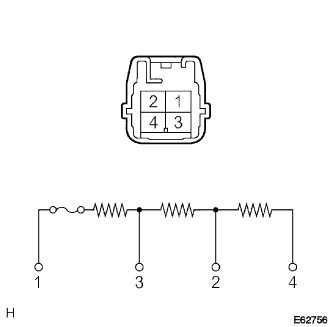

5. ブロワレジスタ

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の抵抗値を点検する。
SST
09082-00030
09083-00150
基準値:
１端子←→３端子間···0.39±0.03Ω
１端子←→２端子間···1.49±0.1Ω
１端子←→４端子間···2.79±0.2Ω
□ 参考 □
１端子←→２、３、４端子間に温度ヒューズあり

6. クーラサーミスタ NO.1

エバポ後センサ抵抗値点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の抵抗値を点検する。
  SST
  09082-00030
  09083-00150
  基準値:
  4852±243Ω（0°C時）
  2341±234Ω（15°C時）

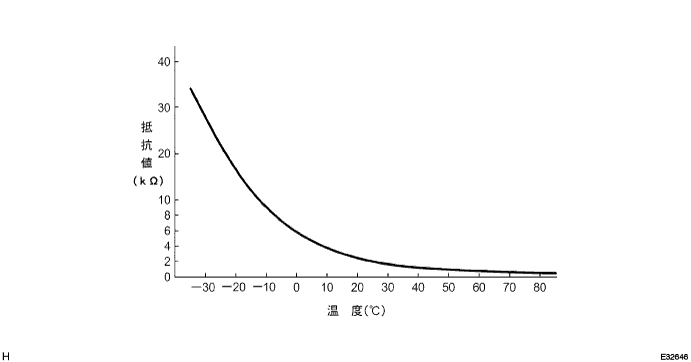

7. サーミスタASSY（エンジン型式１ＮＤ-ＴＶ）

水温センサ抵抗値点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の抵抗値を測定する。
  SST
  09082-00030
  09083-00150
  基準値:
  5±0.2ｋΩ（25°C時）
  2.657±0.15ｋΩ（40°C時）

8. サーミスタASSY（エンジン型式１ＮＤ-ＴＶ）

外気温センサ抵抗値点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の抵抗値を測定する。
  SST
  09082-00030
  09083-00150
  基準値:
  1700±85Ω（25°C時）

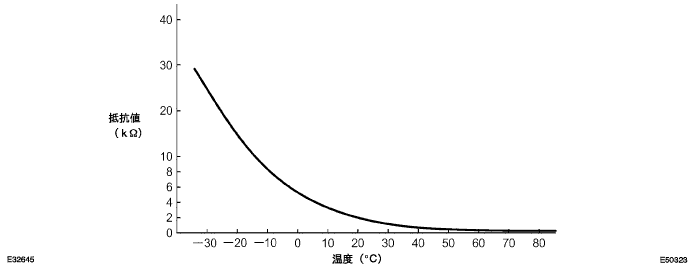

  □ 参考 □
  外気温度により図のように変化する。

9. マグネットクラッチASSY（1NZ-FE·2NZ-FEM/T車）

マグネットクラッチ作動点検
1. コネクターの１端子にバッテリーのプラス、アースワイヤにバッテリーのマイナスを接続したとき、作動音がしマグネットクラッチハブとマグネットクラッチロータがロックすることを点検する。

10. クーラコンプレッサASSY（エンジン型式１ＮＤ-ＴＶ）

ロックセンサ抵抗値点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター２端子←→４端子間の抵抗値を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  160－320Ω

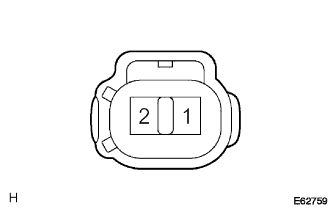

11. マグネットバルブ ASSY（エンジン型式１ＮＤ-ＴＶ）

マグネットバルブＡＳＳＹ作動点検
1. コネクターの１端子にバッテリーのプラス、２端子にバッテリーのマイナスを接続したとき、作動音がしマグネットバルブが作動することを点検する。
マグネットバルブＡＳＳＹ抵抗値点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の抵抗値を測定する。
  SST
  09082-00030
  09083-00150
  基準値:
  14.5±1.1Ω（20°C時）

12. クイックヒータASSY（寒冷地仕様1ND-TV）

クイックヒータ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  導通あり

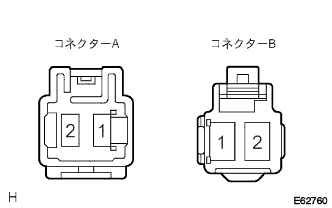

13. ヒータラジエータ（寒冷地仕様1ND-TV）

ヒータラジエータ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターＡ１端子←→Ｂ１端子間（ＰＴＣ１）およびＡ２端子←→Ｂ２端子間（ＰＴＣ２）の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  導通あり

14. クーラワイヤリング NO.2（1ND-TVおよび寒冷地仕様）

ＦＯＯＴ、ＦＯＯＴ／ＤＥＦスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ＦＯＯＴ、ＦＯＯＴ／ＤＥＦスイッチ操作時のコネクターＢ１端子←→Ｂ３端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし

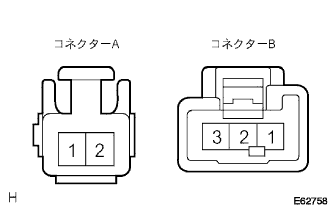

ＭＡＸ　ＨＯＴ側ハーネス導通点検
1. ＳＳＴを使用して、ＭＡＸ　ＨＯＴ側コネクターＡ１端子←→Ａ２端子間を短絡する。
  SST
  09843-18040
2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターＢ２端子←→Ｂ３端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  導通あり

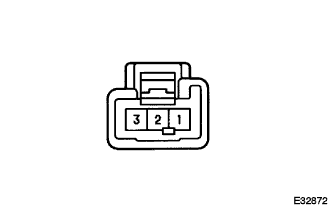

15. ヒータスイッチ（寒冷地仕様1NZ-FE·2NZ-FE）

ヒータスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、内外気切替えレバー操作時のコネクター各端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  外気位置···導通なし
  内気位置···導通あり

16. ヒータスイッチ（寒冷地仕様1ND-TV）

ヒータスイッチ導通点検

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、内外気切替えレバーおよび温度設定スイッチ操作時のコネクター各端子間の導通を点検する。

SST: 09082-00030
09083-00150

基準:

測定条件	測定端子	基準
内外気切替えレバー外気位置	１←→２	導通なし
内外気切替えレバー内気位置	１←→２	導通あり
温度測定スイッチＭＡＸ　ＨＯＴ	３←→４	導通あり
温度設定スイッチ除くＭＡＸ　ＨＯＴ	３←→４	導通なし

17. マックスホットスイッチ（1ND-TVおよび寒冷地仕様）

ＭＡＸ　ＨＯＴスイッチ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ＭＡＸ　ＨＯＴスイッチ操作時のコネクター端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ＯＮ········導通あり
  ＯＦＦ······導通なし

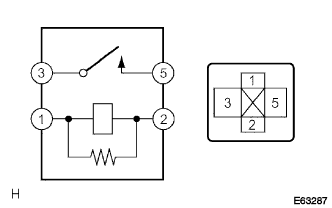

18. マグネットクラッチリレー

マグネットクラッチリレー導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  １端子←→２端子···導通あり
  ３端子←→５端子···導通なし
2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの１端子←→２端子間にバッテリー電圧を加えたときの３端子←→５端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  導通あり

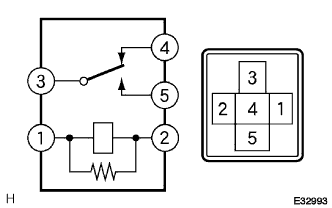

19. ヒータブロワモータリレーASSY

ヒータブロワモータリレーＡＳＳＹ導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  １端子←→２端子···導通あり
  ３端子←→４端子···導通あり
  ３端子←→５端子···導通なし
2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの１端子←→２端子間にバッテリー電圧を加えたときの３端子←→４端子間および３端子←→５端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  ３端子←→４端子···導通なし
  ３端子←→５端子···導通あり

20. PTCヒータリレー（寒冷地仕様1ND-TV）

ＰＴＣヒータリレー導通点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  １端子←→２端子···導通あり
  ３端子←→５端子···導通なし
2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの１端子←→２端子間にバッテリー電圧を加えたときの３端子←→５端子間の導通を点検する。
  SST
  09082-00030
  09083-00150
  基準:
  導通あり
