ディファレンシャル キャリヤASSY RR（4WD）  オーバーホール（脱着·分解）

準備品一覧

（要領は参照）

（要領は参照）

（要領は参照）

□ 参 考 □

ＬＨ側と同様の手順で取りはずす。

（要領は参照）

1. ＳＳＴを使用して、テンションスプリングをブレーキシューから切り離し、パーキングブレーキシューストラットＬＨを取りはずす。


（要領は参照）

（要領は参照）

□ 参 考 □

ＬＨ側と同様の手順で取りはずす。

（要領は参照）

SST

09520-00031

（要領は参照）

SST

09520-00031

□ 参 考 □

ＬＨ側と同様の手順で取りはずす。

（要領は参照）

1. リヤディファレンシャルキャリヤＡＳＳＹをジャッキで支える。


   ■ 注 意 ■

   ディファレンシャルは重量物のため、ジャッキで確実に支える。





2. ナットおよびスプリングワッシャー各１０個をはずし、リヤディファレンシャルキャリヤＡＳＳＹを取りはずす。


   ■ 注 意 ■

   1. リヤディファレンシャルキャリヤＡＳＳＹを取りはずす際に、取り付け面を傷つけない。

   2. リヤディファレンシャルキャリヤＡＳＳＹを取りはずす際に、残留オイルが漏れ出す恐れがある。


1. リヤディファレンシャルキャリヤガスケットをリヤディファレンシャルキャリアＡＳＳＹから取りはずす。


1. リヤディファレンシャルキャリアＡＳＳＹをオーバーホールアタッチメントに固定する。


1. ダイヤルゲージをディファレンシャルリングギヤの背面に直角に取り付ける。






2. リングギヤの振れを点検する。


   限度:

   0.07ｍｍ


   □ 参 考 □

   振れが限度を超える場合は、ディファレンシャルリングギヤ取りはずし後、リヤディファレンシャルケースの振れ点検を行う。

1. ダイヤルゲージをディファレンシャルリングギヤの歯面先端に直角に当てる。






2. ディファレンシャルドライブピニオンを固定し、ディファレンシャルリングギヤを動かしてディファレンシャルリングギヤバックラッシュを点検する。


   基準値:

   0.10－0.15ｍｍ


   ■ 注 意 ■

   リヤディファレンシャルリングギヤ円周上の３箇所以上で測定する。

1. ダイヤルゲージをディファレンシャルサイドギヤの歯面先端に直角に当てる。






2. ピニオンをディファレンシャルケースの方へ固定し、ディファレンシャルサイドギヤバックラッシュを点検する。


   基準値:

   0.05－0.15ｍｍ


1. ダイヤルゲージをリヤドライブピニオンコンパニオンフランジＲＲの内周面に直角に取り付ける。


2. リヤドライブピニオンコンパニオンフランジＲＲの縦振れを点検する。


   限度:

   0.09ｍｍ


3. ダイヤルゲージをリヤドライブピニオンコンパニオンフランジＲＲ面の図の位置に直角に取り付ける。






4. リヤドライブピニオンコンパニオンフランジＲＲの横振れを点検する。


   限度:

   0.09ｍｍ

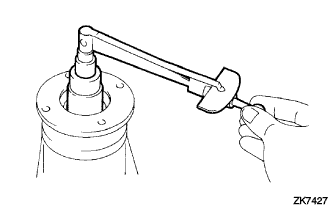

1. トルクレンチを使用して、ディファレンシャルドライブピニオンとディファレンシャルリングギヤのバックラッシュの範囲内で起動トルクを点検する。


   Ｔ＝0.49-0.78N·m｛5-8kgf·cm｝


   ■ 注 意 ■

   ベアリングをなじませるため、フランジの正転、逆転を数回行ったあとに測定する。

2. 総合プレロード点検のために、プレロードを記録しておく。


1. トルクレンチおよび、ディープソケットレンチ（２４ｍｍ）を使用して、ディファレンシャルドライブピニオンとディファレンシャルリングギヤ歯面を当てた状態でプレロードを点検する。


   基準値:

   総合プレロード＝ディファレンシャルドライブピニオンプレロード＋0.29-0.49N·m｛+3-5kgf·cm｝

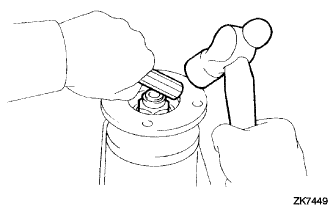

1. ＳＳＴおよびハンマーを使用して、リヤドライブピニオンナットのかしめを解く。


   SST

   09930-00010


   ■ 注 意 ■

   1. ＳＳＴはテーパー面をシャフト側にして使用する。

   2. ＳＳＴの先端をグラインダー等で削らない。

   3. ナットのかしめを完全に解く。






2. ＳＳＴを使用してフランジを固定し、ディープソケットレンチ（２４ｍｍ）を使用してリヤドライブピニオンナットを取りはずす。


   SST

   09330-00021

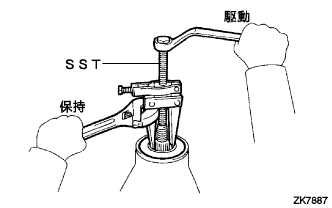

1. ＳＳＴを使用して、リヤドライブピニオンコンパニオンフランジＲＲを取りはずす。


   SST

   09950-30011   (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)


   ■ 注 意 ■

   ＳＳＴのセンターボルト（０９９５３ー０３０１０）のねじ部、および先端部に油脂類を塗布して使用する。

1. ＳＳＴおよびプレスを使用して、リヤディファレンシャルダストデフレクタを取りはずす。


   SST

   09950-00020
   09950-60010   (09951-00430)
   09950-70010   (09951-07150)


1. ＳＳＴを使用して、リヤディファレンシャルオイルシールを取りはずす。


   SST

   09308-10010


1. ＳＳＴを使用して、リヤドライブピニオンテーパードローラーベアリングＦＲをリヤディファレンシャルキャリヤＡＳＳＹから取りはずす。


   SST

   09556-12010


1. ベアリングキャップとディファレンシャルキャリヤに合わせマークを付ける。


2. ボルト４本をはずし、ベアリングキャップ２個を取りはずす。


   ■ 注 意 ■

   ベアリングキャップとリヤディファレンシャルキャリヤは一体で加工されているため組合せを変えない。





3. ＳＳＴを使用して、リヤディファレンシャルサイドギヤスラストシム（バックラッシュ調整用）を取りはずす。


   SST

   09504-22011


4. リヤディファレンシャルケースをベアリングアウタレースとともに取りはずす。


   ■ 注 意 ■

   ベアリングアウタレースに左右（背面側、歯面側）の識別マークを付けるかまたは別々に整理する。

1. ＳＳＴおよびプレスを使用して、ディファレンシャルドライブピニオンからリヤドライブピニオンテーパードローラベアリングＲＲを取りはずす。


   SST

   09950-00020


1. ブラスバーおよびハンマーを使用して、リヤドライブピニオンテーパードローラーベアリングＦＲアウタレースを軽く均等にたたきながら取りはずす。


1. ブラスバーおよびハンマーを使用して、ドライブピニオンワッシャを軽く均等にたたきながら、ドライブピニオンワッシャおよびリヤドライブピニオンテーパードローラーベアリングＲＲアウタレースを取りはずす。


1. リヤディファレンシャルケースとディファレンシャルリングギヤに合わせマークを付ける。


2. ボルト８本を取りはずす。


3. プラスチックハンマーを使用して、ディファレンシャルリングギヤ外周を均等にたたいて取りはずす。


□ 参 考 □

ディファレンシャルリングギヤ振れ点検で限度を超えた場合のみ行う。

1. リヤディファレンシャルケースをリヤディファレンシャルキャリヤＡＳＳＹに取り付ける。


2. ボルト各２本で、左右のベアリングキャップを取り付ける。


   基準値:

   Ｔ＝61N·m｛620kgf·cm｝






3. ダイヤルゲージをリヤディファレンシャルケースのフランジ面に直角に取り付ける。


4. リヤディファレンシャルケースの振れを点検する。


   限度:

   0.07ｍｍ


5. ボルト４本をはずし、ベアリングキャップおよびリヤディファレンシャルケースを取りはずす。


□ 参 考 □

リヤディファレンシャルケースベアリングまたはリヤディファレンシャルケース交換時以外は、取りはずさない。

1. ＳＳＴを使用して、リヤディファレンシャルケースからリヤディファレンシャルケースベアリング２個を取りはずす。


   SST

   09950-60010   (09951-00340)
   09950-40011   (09951-04020, 09952-04010, 09953-04030, 09954-04010, 09955-04061, 09957-04010, 09958-04011)


   ■ 注 意 ■

   1. ＳＳＴのセンターボルト（０９９５３ー０４０３０）のねじ部、および先端部に油脂類を塗布して使用する。

   2. ベアリングのケージを変形させない。

   3. リヤディファレンシャルケースの切り欠き部よりベアリングのインナレースにＳＳＴのツメをかける。


1. ピンポンチおよびハンマーを使用して、ピニオンシャフトピンを打ち抜く。


2. リヤディファレンシャルケースから下記部品を取りはずす。



   1. リヤディファレンシャルピニオン（２個）［Ａ］


   2. リヤディファレンシャルピニオンスラストワッシャ（２枚）［Ｂ］


   3. リヤディファレンシャルピニオンシャフト［Ｃ］


   4. リヤディファレンシャルサイドギヤ（２個）［Ｄ］






   5. リヤディファレンシャルサイドギヤスラストワッシャＮｏ．１（２枚）［Ｅ］


1. スラストワッシャをサイドギヤに取り付ける。


   ■ 注 意 ■

   1. スラストワッシャ、サイドギヤ、ピニオンなどの取り付け時には、ゴミ、切り粉などの付着がないことを確認する。

   2. サイドギヤまたはピニオンを交換する際、サイドギヤとピニオンは、必ずセットで交換する。

   3. 各摺動部、回転部にハイポイドギヤオイルＳＸを塗布する。


2. サイドギヤ（ワッシャ付き）、ピニオン、ピニオンシャフトおよびピニオンスラストワッシャを取り付ける。


   ■ 注 意 ■

   ピニオンシャフトの固定用穴とケースの穴を合わせる。

3. ダイヤルゲージをサイドギヤ歯面に直角に取り付ける。


4. ピニオンをディファレンシャルケースの方へ固定し、サイドギヤバックラッシュを測定する。


   基準値:

   0.05－0.15ｍｍ


5. サイドギヤのバックラッシュが基準値内になり、かつスムーズに回るよう左右両側とも同じサイズのスラストワッシャを選択し調整する。


   □ 参 考 □

   スラストワッシャーの種類

   品番	厚さ［ｍｍ］
   ４１３６１－１２０１０	１．４８－１．５２
   ４１３６１－１２０２０	１．５３－１．５７
   ４１３６１－１２０３０	１．５８－１．６２
   ４１３６１－１２０４０	１．６３－１．６７
   ４１３６１－１２０５０	１．６８－１．７２
   ４１３６１－１２０６０	１．７３－１．７７





6. ピンポンチおよびハンマーを使用して、ピニオンシャフトピンをディファレンシャルリングギヤの歯面側から打ち込む。






7. ポンチおよびハンマーを使用して、リヤディファレンシャルケースのピン穴外周をかしめる。


1. リヤディファレンシャルケースのディファレンシャルリングギヤ合わせ面の油脂を十分に清掃する。

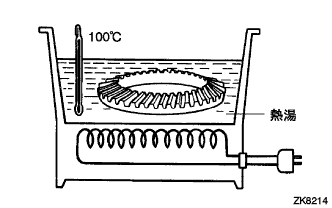

2. ディファレンシャルリングギヤを熱湯などで１００°Cに加熱する。


   ■ 警 告 ■

   1. ディファレンシャルリングギヤが高温なので厚手の手袋などで手を保護する。

   2. リヤディファレンシャルケースのリングギヤ合わせ面の水分を十分に清掃する。


3. リヤディファレンシャルケースとディファレンシャルリングギヤの合わせマークを合わせて、ディファレンシャルリングギヤを素早く取り付ける。


   ■ 注 意 ■

   リヤディファレンシャルケースのボルト穴のねじ穴を合わせる。

4. ボルト８本を締め付ける。


   基準値:

   Ｔ＝69N·m｛700kgf·cm｝


   ■ 注 意 ■

   1. ボルトの締め付けは、対角線に相対する順に行い、数回に分けて締め付ける。

   2. ボルトはディファレンシャルリングギヤが十分に冷えてから締め付ける。


1. ＳＳＴおよびプレスを使用して、リヤディファレンシャルケースにベアリングＲＨを圧入する。


   SST

   09950-60010   (09951-00410, 09951-00420)
   09950-70010   (09951-07150)


1. ＳＳＴおよびプレスを使用して、リヤディファレンシャルケースにベアリングＬＨを圧入する。


   SST

   09950-60010   (09951-00410, 09951-00420)
   09950-70010   (09951-07150)


1. リヤディファレンシャルケースをリヤディファレンシャルキャリヤに取り付け、ベアリングにガタがない程度にスラストシムを取り付ける。


   ■ 注 意 ■

   左右のベアリングアウタレースを間違えないように取り付ける。

2. ボルト各２本で、左右のベアリングキャップを取り付ける。


   基準値:

   Ｔ＝61N·m｛620kgf·cm｝






3. ダイヤルゲージをディファレンシャルリングギヤの背面に直角に取り付ける。


4. リングギヤの振れを点検する。


   限度:

   0.07ｍｍ


5. ボルト各２本で、リヤディファレンシャルケースを取り付ける。


1. ＳＳＴおよびプレスを使用して、リヤドライブピニオンテーパーローラーベアリングＦＲアウタレースを圧入する。


   SST

   09950-60010   (09951-00610)
   09950-70010   (09951-07150)


1. ＳＳＴおよびプレスを使用して、取りはずし時と同じ厚さのピニオンワッシャ（新品）および、リヤドライブピニオンテーパードローラベアリングＲＲアウタレースを圧入する。


   SST

   09950-60020   (09951-00730)
   09950-70010   (09951-07150)


1. ＳＳＴおよびプレスを使用して、リヤドライブピニオンテーパードローラベアリングＲＲをディファレンシャルドライブピニオンに圧入する。


   SST

   09506-35010


1. ディファレンシャルドライブピニオンおよびリヤドライブピニオンテーパードローラベアリングＦＲをリヤディファレンシャルキャリヤに取り付ける。


   ■ 注 意 ■

   ディファレンシャルリングギヤの歯当たり点検のため、スペーサおよびオイルシールは取り付けず、歯当たり点検·調整後に取り付ける。

2. リヤドライブピニオンオイルスリンガを取り付ける。






3. ＳＳＴを使用して、リヤドライブピニオンコンパニオンフランジＲＲを取り付ける。


   SST

   09950-30011   (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)


   ■ 注 意 ■

   1. スペーサを取り付けていないので、リヤドライブピニオンコンパニオンフランジはディファレンシャルドライブピニオンのガタが少し残る程度まで取り付ける。

   2. ＳＳＴのセンターボルト（０９９５３ー０３０１０）のねじ部および先端部に油脂類を塗布して使用する。






4. 新品のリヤドライブピニオンナットのねじ部にハイポイドギヤオイルＬＳＤを塗布する。


5. ＳＳＴを使用してリヤドライブピニオンフランジＲＲを固定し、ディープソケットレンチ（２４ｍｍ）およびトルクレンチを使用して新品のリヤドライブピニオンナットを規定のプレロードになるように少しずつ締め付ける。


   SST

   09330-00021


   限度:

   Ｔ＝235N·m｛2400kgf·cm｝


   ■ 注 意 ■

   1. スペーサが入っていないので、ナットは少しずつ締め付け、絶対に締めすぎない。






6. ディファレンシャルドライブピニオンの起動トルクを点検する。


   基準値:

   Ｔ＝0.98-1.57N·m｛10-16kgf·cm｝（ベアリング新品時）


   Ｔ＝0.49-0.78N·m｛5-8kgf·cm｝（ベアリング再使用時）


   ■ 注 意 ■

   1. ベアリングをなじませるため、フランジを正転、逆転を数回行ったあとに測定する。

   2. 総合プレロード測定のため、プレロードを記録しておく。


1. ケースベアリング（サイドベアリング）にベアリングアウタレースを取り付ける。


   ■ 注 意 ■

   ベアリングアウターレースは、左右を間違えない。

2. リヤディファレンシャルケースをリヤディファレンシャルキャリヤに取り付ける。


1. ダイヤルゲージをディファレンシャルリングギヤの歯面先端に直角に取り付ける。


2. ディファレンシャルリングギヤ背面側にディファレンシャルリングギヤのバックラッシュがほぼ基準値内に入るようなスラストシムを選択して取り付ける。


   基準値:

   0.10－0.15ｍｍ


   □ 参 考 □

   サイドベアリングが新品の場合は、スラストシムを厚さの薄いものから選択して取り付ける。

   サイドベアリングが再使用の場合は、スラストシムを分解前と同じ厚さのものから取り付ける。

   スラストシムの種類

   品番	厚さ［mm］	識別マーク
   ９０５６４－５１０３５	２．５１－２．５３	５２
   ９０５６４－５１０３６	２．５４－２．５６	５５
   ９０５６４－５１０３７	２．５７－２．５９	５８
   ９０５６４－５１０３８	２．６０－２．６２	６１
   ９０５６４－５１００１	２．６３－２．６５	６４
   ９０５６４－５１００２	２．６６－２．６８	６７
   ９０５６４－５１００３	２．６９－２．７１	７０
   ９０５６４－５１００４	２．７２－２．７４	７３
   ９０５６４－５１００５	２．７５－２．７７	７６
   ９０５６４－５１００６	２．７８－２．８０	７９
   ９０５６４－５１００７	２．８１－２．８３	８２
   ９０５６４－５１００８	２．８４－２．８６	８５
   ９０５６４－５１００９	２．８７－２．８９	８８
   ９０５６４－５１０１０	２．９０－２．９２	９１
   ９０５６４－５１０１１	２．９３－２．９５	９４
   ９０５６４－５１０１２	２．９６－２．９８	９７
   ９０５６４－５１０１３	２．９９－３．０１	００
   ９０５６４－５１０１４	３．０２－３．０４	０３
   ９０５６４－５１０１５	３．０５－３．０７	０６
   ９０５６４－５１０１６	３．０８－３．１０	０９
   ９０５６４－５１０１７	３．１１－３．１３	１２
   ９０５６４－５１０１８	３．１４－３．１６	１５
   ９０５６４－５１０１９	３．１７－３．１９	１８
   ９０５６４－５１０２０	３．２０－３．２２	２１
   ９０５６４－５１０２１	３．２３－３．２５	２４
   ９０５６４－５１０２２	３．２６－３．２８	２７
   ９０５６４－５１０２３	３．２９－３．３１	３０
   ９０５６４－５１０２４	３．３２－３．３４	３３
   ９０５６４－５１０２５	３．３５－３．３７	３６
   ９０５６４－５１０２６	３．３８－３．４０	３９
   ９０５６４－５１０２７	３．４１－３．４３	４２

3. プラスチックハンマーを使用して、リングギヤを軽くたたき、ベアリングとスラストシムを十分落ち着かせる。


4. リヤドライブピニオンコンパニオンフランジを固定し、リングギヤを動かしてバックラッシュを点検する。


   参考値:

   0.10－0.15ｍｍ


   ■ 注 意 ■

   ディファレンシャルリングギヤ円周上の３箇所以上で測定する。

5. 基準値外の場合は、ディファレンシャルリングギヤのバックラッシュが参考値付近になるようにスラストシムを選択して、ディファレンシャルリングギヤ背面側に取り付ける。


6. ディファレンシャルリングギヤ歯面側のサイドベアリングアウタレース端面とキャリヤのすき間が０ｍｍか、または０ｍｍに近いスラストシムのうち一番厚いものを選択する。


7. プラスチックハンマーを使用して、ディファレンシャルリングギヤを軽くたたき、ベアリングを十分落ち着かせる。


8. ダイヤルゲージをリングギヤの歯面先端に直角に当てる。


9. リヤドライブピニオンコンパニオンフランジＲＲを固定し、ディファレンシャルリングギヤを動かしてバックラッシュを点検する。


   基準値:

   0.10－0.15ｍｍ






10. 基準値外の場合は、左右のスラストシムの厚さを同量ずつ増減させて基準値内にする。


1. ディファレンシャルリングギヤのバックラッシュ調整後、ディファレンシャルリングギヤ歯面側のスラストシムを取りはずす。


2. マイクロメーターを使用して、取りはずしたスラストシムの厚さを測定する。


3. 取りはずしたスラストシムより０．０６－０．０９ｍｍ厚いスラストシムを選択する。


   ■ 注 意 ■

   指で２／３程度まで挿入できるスラストシムを取り付ける。





4. ＳＳＴおよびハンマーを使用して、スラストシムを打ち込む。


   SST

   09504-22011


5. ベアリングキャップとディファレンシャルキャリヤの合わせマークを合わせて、ベアリングキャップを取り付ける。


6. ボルト各２本で、左右のベアリングキャップを締め付ける。


   基準値:

   Ｔ＝61N·m｛620kgf·cm｝


7. ダイヤルゲージをディファレンシャルリングギヤの歯面先端に当てる。






8. リヤドライブピニオンコンパニオンフランジＲＲを固定し、ディファレンシャルリングギヤを動かしてバックラッシュを点検する。


   基準値:

   0.10－0.15ｍｍ


9. 基準値外の場合は、左右スラストシムの厚さを同量ずつ増減させて基準値内にする。


1. トルクレンチおよびディープソケットレンチ（２４ｍｍ）を使用して、ディファレンシャルドライブピニオンとディファレンシャルリングギヤの歯面を当てた状態で起動トルクを点検する。


   基準値:

   総合プレロード＝ディファレンシャルドライブピニオンプレロード＋0.29-0.49N·m｛+3-5kgf·cm｝


   ■ 注 意 ■

   基準値外の場合はディファレンシャルリングギヤ歯面側のプレートワッシャで調整する。

1. ディファレンシャルリングギヤの歯面両側に光明丹を薄く均一に塗布し、ディファレンシャルリングギヤを数回、正転、逆転させる。


   ■ 注 意 ■

   ディファレンシャルリングギヤ円周上４箇所で当たり状態を見る。

   □ 参 考 □

   光明丹が示すパターンが歯当たり位置である。

2. フェース当たり、フランク当たりの場合は、以下の作業を行う。



   1. 左右のサイドギヤシャフトワッシャの厚さを同量ずつ増減させたものを選択し、リヤディファレンシャルケースベアリングアウタレースを取り付ける。（＊１）


   2. ディファレンシャルリングギヤとディファレンシャルドライブピニオンの歯当たり点検を再度行う。


      □ 参 考 □

      正しい歯当たりになっていない場合は、（＊１）を再度行う。





   3. ディファレンシャルリングギヤとディファレンシャルドライブピニオンのバックラッシュ点検を再度行う。


      □ 参 考 □

      ディファレンシャルリングギヤとディファレンシャルドライブピニオンのバックラッシュが基準値内にない場合は、ディファレンシャルリングギヤとディファレンシャルドライブピニオンを新品に交換する。








3. ヒール当たり、トー当たりの場合は、以下の作業を行う。



   1. リヤディファレンシャルドライブピニオンワッシャを再度選択し、リヤドライブピニオンテーパードローラベアリングＲＲ取り付けを行う。


      □ 参 考 □

      プレートワッシャーの種類

      品番	厚さ［mm］	識別マーク
      ９０５６４ー５９０２６	２．２５－２．２７	Ａ
      ９０５６４ー５９０２７	２．２７－２．２９	Ｂ
      ９０５６４ー５９０２８	２．２９－２．３１	Ｃ
      ９０５６４ー５９０２９	２．３１－２．３３	Ｄ
      ９０５６４ー５９０３０	２．３３－２．３５	Ｅ
      ９０５６４ー５９０３１	２．３５－２．３７	Ｆ
      ９０５６４ー５９０３２	２．３７－２．３９	Ｇ
      ９０５６４ー５９０３３	２．３９－２．４１	Ｈ
      ９０５６４ー５９０３４	２．４１－２．４３	Ｊ
      ９０５６４ー５９０３５	２．４３－２．４５	Ｋ
      ９０５６４ー５９０３６	２．４５－２．４７	Ｌ
      ９０５６４ー５９０３７	２．４７－２．４９	Ｍ
      ９０５６４ー５９０３８	２．４９－２．５１	Ｎ
      ９０５６４ー５９０３９	２．５１－２．５３	Ｐ
      ９０５６４ー５９０４０	２．５３－２．５５	Ｑ
      ９０５６４ー５９０４１	２．５５－２．５７	Ｒ
      ９０５６４ー５９０４２	２．５７－２．５９	Ｓ
      ９０５６４ー５９０４３	２．５９－２．６１	Ｔ





   2. ディファレンシャルドライブピニオンプレロード調整からディファレンシャルリングギヤとディファレンシャルドライブピニオンの歯当たり調整までの作業を再度行う。


1. ＳＳＴを使用して、テーパードローラーベアリングＦＲをディファレンシャルキャリヤから取りはずす。


   SST

   09556-12010


1. リヤディファレンシャルドライブピニオンに新品のスペーサを取り付ける。


   ■ 注 意 ■

   内径の大きい方をリヤ側へ向ける。

1. ＳＳＴ、鉄片およびプレスを使用して、リヤドライブピニオンテーパードローラベアリングＦＲを圧入する。


   SST

   09710-22042   (09710-02051)


1. 新品のリヤディファレンシャルキャリアオイルシールリップ部にＭＰグリースＮｏ．２を塗布する。






2. ＳＳＴおよびハンマーを使用して、新品のリヤディファレンシャルキャリアオイルシールを打ち込む。


   SST

   09316-60011   (09316-00011, 09316-00051)
   09316-20011


   基準値:

   2.0±0.3ｍｍ（キャリア端面より）


   ■ 注 意 ■

   オイルシールはまっすぐになるように均等にたたいて打ち込む。

1. ＳＳＴおよびプレスを使用して、新品のリヤディファレンシャルダストデフレクタを圧入する。


   SST

   09223-00010


   ■ 注 意 ■

   1. 圧入時は、リヤディファレンシャルダストデフレクタを確認しながら、少しずつゆっくりと行い、圧入し過ぎない。

   2. 圧入時にバリが発生した場合は取り除く。


1. ＳＳＴを使用して、リヤドライブピニオンコンパニオンフランジＲＲを取り付ける。


   SST

   09950-30011   (09951-03010, 09953-03010, 09955-03030, 09956-03020)


   ■ 注 意 ■

   ＳＳＴのセンターボルト（０９９５３ー０３０１０）のねじ部、および先端部に油脂類を塗布して使用する。





2. 新品のリヤドライブピニオンナットのねじ部にハイポイドギヤオイルＬＳＤを塗布する。


3. ＳＳＴを使用してリヤドライブピニオンコンパニオンフランジＲＲを固定し、ディープソケットレンチ（２４ｍｍ）およびトルクレンチを使用して新品のリヤドライブピニオンナットをプレロードを確認しながら締め付ける。


   SST

   09330-00021


   限度:

   Ｔ＝235N·m｛2400kgf·cm｝


1. トルクレンチを使用して、ディファレンシャルドライブピニオンとディファレンシャルリングギヤのバックラッシュの範囲内で起動トルクを点検する。


   基準値:

   Ｔ＝0.98-1.57N·m｛10-16kgf·cm｝（ベアリング新品時）


   Ｔ＝0.49-0.78N·m｛5-8kgf·cm｝（ベアリング再使用時）


   ■ 注 意 ■

   ベアリングをなじませるため、フランジの正転、逆転を数回行ったあとに測定する。

2. プレロードが過大の場合は、ベアリングスペーサを交換する。


3. プレロードが不足の場合は、リヤドライブピニオンナットを５－１０°ずつ増し締めしてプレロードを点検し、基準値になるように繰り返し調整する。


4. リヤドライブピニオンナットの締め付けトルクが限度値（２３５Ｎ·ｍ｛２４００ｋｇｆ·ｃｍ｝）を超えてもプレロード不足の場合はリヤドライブピニオンナットを一度ゆるめて、リヤドライブピニオンナットおよびディファレンシャルドライブピニオンのねじ山がつぶれていないか点検する。


5. 異常がなければ、スペーサを交換し、ねじ部にハイポイドギヤオイルＬＳＤを塗布したのち作業を繰り返す。


6. 総合プレロード点検のためにプレロードを記録しておく。


1. トルクレンチを使用して、ディファレンシャルドライブピニオンとディファレンシャルリングギヤ歯面を当てた状態で起動トルクを点検する。


   基準値:

   総合プレロード＝ディファレンシャルドライブピニオンプレロード＋0.29-0.49N·m｛+3-5kgf·cm｝


1. ダイヤルゲージをディファレンシャルリングギヤの歯面先端に直角に当てる。






2. ディファレンシャルドライブピニオンのリヤドライブピニオンフランジＲＲを固定し、ディファレンシャルリングギヤを動かして点検する。


   基準値:

   0.10－0.15ｍｍ


   ■ 注 意 ■

   ディファレンシャルリングギヤ円周上の３箇所以上で点検する。

1. ダイヤルゲージをリヤドライブピニオンコンパニオンフランジＲＲの内周面に直角に取り付ける。


2. リヤドライブピニオンコンパニオンフランジＲＲの縦振れを測定する。


   限度:

   0.09ｍｍ


3. ダイヤルゲージをリヤドライブピニオンコンパニオンフランジ面の図の位置に直角に取り付ける。






4. リヤドライブピニオンコンパニオンフランジＲＲの横振れを測定する。


   限度:

   0.09ｍｍ


1. タガネおよびハンマーを使用して、リヤドライブピニオンナットをかしめる。


1. 白ガソリンを使用して、リヤディファレンシャルキャリヤＡＳＳＹおよびリヤアクスルハウジングＡＳＳＹの接合面のゴミ、油脂を取り除く。


2. 新品のリヤディファレンシャルキャリヤガスケットの両面および取り付けボルトのねじ部にアドヘシブ１３４４を塗布する。


1. リヤアクスルハウジングＡＳＳＹに新品のガスケットを取り付ける。


2. ジャッキにディファレンシャルキャリヤＡＳＳＹをのせジャッキアップし、リヤアクスルハウジングＡＳＳＹに取り付ける。


   ■ 注 意 ■

   1. ディファレンシャルは重量物のため、ジャッキで確実に支える。

   2. ディファレンシャルキャリヤＡＳＳＹを取り付ける際に、取り付け面を傷つけない。


3. ナットおよび、スプリングワッシャー各１０個にてディファレンシャルキャリヤＡＳＳＹを取り付ける。


   基準値:

   Ｔ＝31N·m｛314kgf·cm｝


（要領は参照）

（要領は参照）

SST

09520-00031

（要領は参照）

SST

09520-00031

□ 参 考 □

ＬＨ側と同様の手順で取り付ける。

（要領は参照）

（要領は参照）

□ 参 考 □

ＬＨ側と同様の手順で取り付ける。

1. ＳＳＴを使用してパーキングブレーキシューストラットＬＨをブレーキシューに取り付ける。


（要領は参照）

（要領は参照）

（要領は参照）

（要領は参照）

□ 参 考 □

ＬＨ側と同様の手順で取り付ける。

（要領は参照）

（要領は参照）

（要領は参照）

SST

09991-60101
09991-60300
