ヒータ&エアコンデイシヨナシステム    ヒータコントロール回路

準備品一覧


回路説明


ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)を操作すると、スイッチ信号がエアコンディションアンプリファイアASSYに送信される。スイッチ信号を受信したエアコンディショナアンプリファイアASSYはヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)にインジケータ点灯信号を送信する。

寒冷地仕様車:
ヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ)をMAX HOT位置に操作するとMAX HOTスイッチがONとなり、エアコンディショナアンプリファイアASSYにスイッチ信号が送信される。

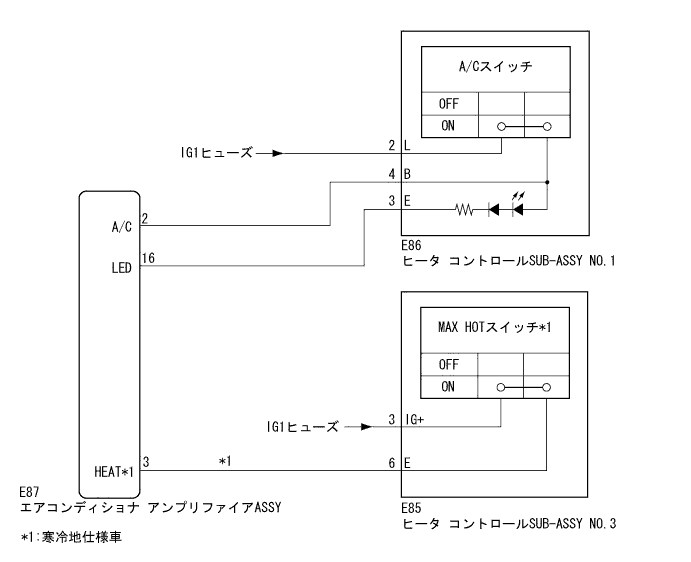

回路図



E301040J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のヒューズを点検すること。


手順1ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)単体点検

  1. ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)を取りはずす。(要領は参照)

  1. ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)の単体点検を行う。(要領は参照)



NG
ヒータ コントロールSUB-ASSY NO.1交換 （要領は 参照）
OK


手順2ヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ)単体点検

  1. ヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ)を取りはずす。(要領は参照)

  1. ヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ)の単体点検を行う。（要領は参照）



NG
ヒータ コントロールSUB-ASSY NO.3交換 （要領は 参照）
OK


手順3ワイヤハーネスおよびコネクター点検（ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)またはヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ) - IG電源）

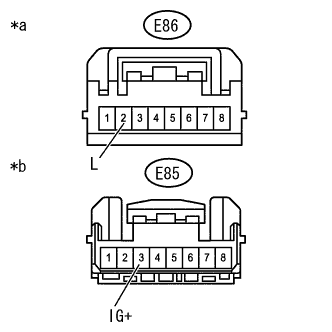

    E301041J01

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    E86-2(L) - ボデーアース
    		IG ON
    		11 to 14 V
    E85-3(IG+) - ボデーアース*1
    		IG ON
    		11 to 14 V

    1. *1:寒冷地仕様車
    イラスト内指示文字
    *a
    		車両ワイヤーハーネス前側
    （ヒータ コントロールSUB-ASSY NO.1接続コネクター）
    *b
    		車両ワイヤーハーネス前側
    （ヒータ コントロールSUB-ASSY NO.3接続コネクター）



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順4ワイヤハーネスおよびコネクター点検（ヒータ コントロールSUB-ASSY NO.1(A/Cスイッチ)またはヒータ コントロールSUB-ASSY NO.3(MAX HOTスイッチ) - エアコンディショナ アンプリファイアASSY

  1. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E87-2(A/C) - E86-4(B)
    		常時
    		1 Ω未満
    E87-16(LED) - E86-3(E)
    		常時
    		1 Ω未満
    E87-3(HEAT) - E85-6(E)*1
    		常時
    		1 Ω未満
    E87-2(A/C) - ボデーアース
    		常時
    		10 kΩ 以上
    E87-16(LED) - ボデーアース
    		常時
    		10 kΩ 以上
    E87-3(HEAT) - ボデーアース*1
    		常時
    		10 kΩ 以上

    1. *1:寒冷地仕様車



NG
ワイヤハーネスまたはコネクター修理または交換
OK

症状別一覧に示された、関連回路点検へ （要領は 参照）
