バックモニターシステム    インナリヤビューミラーASSY電源回路

準備品一覧

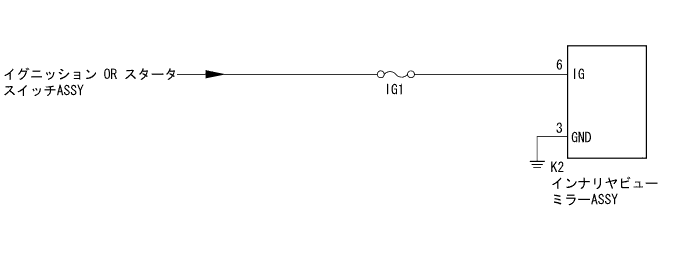

回路図



E302988J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のヒューズを点検すること。


手順1ワイヤハーネスおよびコネクター点検（インナリヤビューミラーASSY - 電源およびボデーアース）


    E293247J04

  1. インナリヤビューミラーASSYのコネクターK2を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    K2-3(GND) - ボデーアース
    		常時
    		1Ω未満

  1. 端子間の電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    K2-6(IG) - ボデーアース
    		IG OFF
    		1V未満
    IG ON
    		11 to 14 V

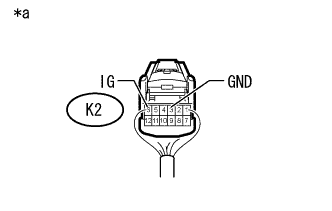

イラスト内指示文字
*a
車両ワイヤハーネスコネクター後ろ側
(インナリヤビューミラーASSY接続コネクター)


NG
ワイヤハーネスまたはコネクター修理または交換
OK

症状別一覧に示された、関連回路点検へ （要領は 参照）
