バックモニターシステム    リバース信号回路

準備品一覧


回路説明


インナリヤビューミラーASSYは、ニュートラルスタート スイッチASSYから入力されるリバース信号によりテレビジョンカメラASSYのON/OFFを行う。

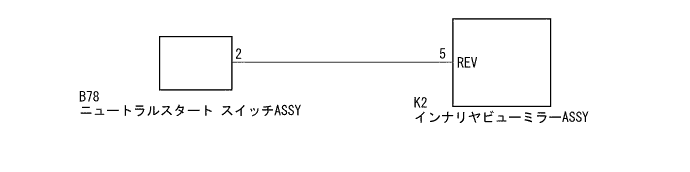

回路図



E301097J01



点検手順

手順1インナリヤビューミラーASSY点検（リバース信号入力電圧）

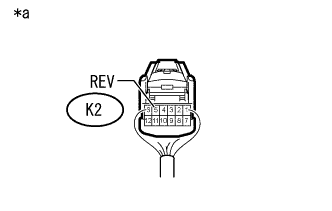

    E293247J03

  1. インナリヤビューミラーASSYのコネクターK2を切り離す。

  1. 端子間の電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    K2-5(REV) - ボデーアース
    		IG ON、シフトレバーRポジション
    		11 to 14 V
    IG ON、シフトレバーRポジション以外
    		1 V未満

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター後ろ側
    (インナリヤビューミラーASSY接続コネクター)



NG
手順 2 へ
OK

症状別一覧に示された、関連回路点検へ （要領は 参照）

手順2ワイヤハーネスおよびコネクター点検（インナリヤビューミラーASSY - ニュートラルスタート スイッチASSY）

  1. インナリヤビューミラースイッチASSYのコネクターK2を切り離す。

  1. ニュートラルスタート スイッチASSYのコネクターB78を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    K2-5(REV) - B78-2
    		常時
    		1Ω未満
    K2-5(REV)またはB78-2 - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順3ニュートラルスタート スイッチASSY単体点検（リバース信号出力電圧）

  1. ニュートラルスタート スイッチASSYを取りはずす。

    1. K411:要領は参照
    2. K310F、K312:要領は参照

  1. ニュートラルスタート スイッチASSYの単体点検を行う。

    1. K411:要領は参照
    2. K310F、K312:要領は参照
    結果
    結果
    		飛び先
    OK
    		A
    NG(K411)
    		B
    NG(K310F、K312)
    		C



B
ニュートラルスタート スイッチASSY交換 （要領は 参照）

C
ニュートラルスタート スイッチASSY交換 （要領は 参照）
A

インナリヤビューミラーASSY交換 （要領は 参照）
