パワーステアリングシステム    TS端子-CG端子回路

準備品一覧


機能説明


DLC3のTS端子とCG端子を短絡させることによりテストモードに移行して、アシストマップの書込みを行う。(要領は参照)

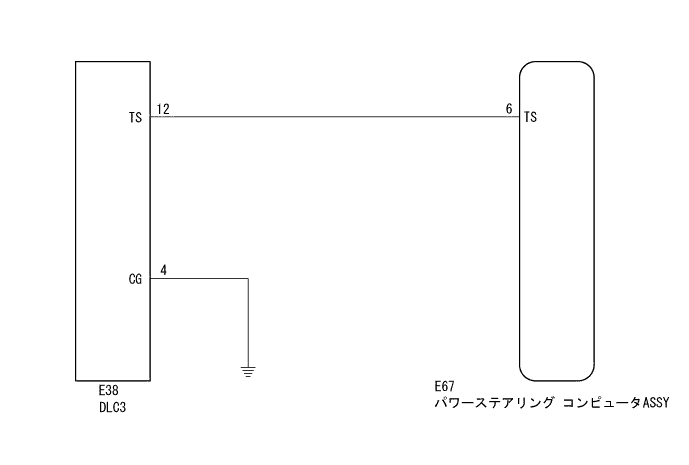

回路図



C311366J01



点検手順


■ 注 意 ■
パワーステアリング コンピュータASSYを交換した場合は、アシストマップ書込みおよびトルクセンサ0点補正を実施する。(要領は参照)


手順1ワイヤハーネスおよびコネクター点検（DLC3 - パワーステアリング コンピュータASSYおよびボデーアース）
C253409J04

  1. IG OFFにする。

  1. パワーステアリング コンピュータASSYのコネクターE67を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E38-4(CＧ) - ボデーアース
    		常時
    		1 Ω 未満
    E38-12(TS) - E67-6(TS)
    		常時
    		1 Ω 未満
    E67-6(TS) - ボデーアース
    		常時
    		10 kΩ 以上

イラスト内指示文字
*1
DLC3
*a
車両ワイヤハーネスコネクター前側
(パワーステアリング コンピュータASSY 接続コネクター)

□ 参 考 □
症状別一覧の点検箇所よりこのトラブルシュートを行っている場合は、部品を交換する前に症状別一覧に戻り、次の項目の点検を行う。(要領は参照)



NG
ワイヤハーネスまたはコネクター修理または交換
OK

パワーステアリング コンピュータASSY交換 （要領は 参照）
