パワーステアリングシステム    TC端子-CG端子回路

準備品一覧


機能説明


DLC3のTC端子とCG端子を短絡させることにより、EPSウォーニングランプが点滅しダイアグコードが確認できる。

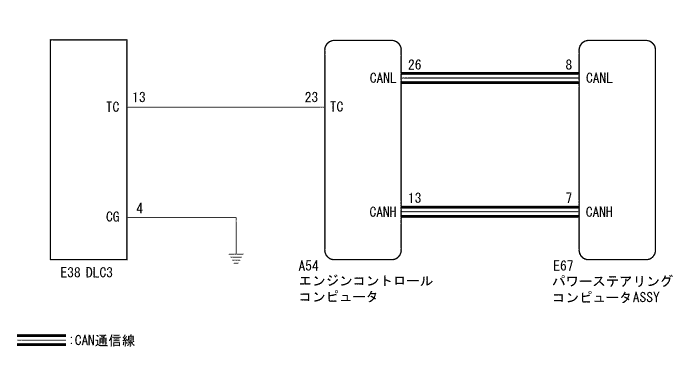

回路図



C311365J01



点検手順


■ 注 意 ■
パワーステアリング コンピュータASSYを交換した場合は、アシストマップ書込みおよびトルクセンサ0点補正を実施する。(要領は参照)


手順1CAN通信システム点検

  1. CAN通信システムのダイアグコードを点検する。（要領は参照）

    基準
    異常コードが出力しない。



NG
CAN通信システムへ （要領は 参照）
OK


手順2ワイヤハーネスおよびコネクター点検（DLC3 - エンジンコントロール コンピュータ）

  1. エンジンコントロール コンピュータのコネクターA54を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E38-13(TC) - A54-23(TC)
    		常時
    		1 Ω未満



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順3ワイヤハーネスおよびコネクター点検（DLC3 - ボデーアース）


    C207407J23

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E38-4(CG) - ボデーアース
    		常時
    		1 Ω 未満

イラスト内指示文字
*1
DLC3


NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順4ワイヤハーネスおよびコネクター点検（DLC3 - ボデーアース）


    C207407J24

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E38-13(TC) - ボデーアース
    		常時
    		10 kΩ 以上

イラスト内指示文字
*1
DLC3

□ 参 考 □
症状別一覧の点検箇所よりこのトラブルシュートを行っている場合は、部品を交換する前に症状別一覧に戻り、次の項目の点検を行う。



NG
ワイヤハーネスまたはTC回路に接続されている他のECU修理または交換
OK

パワーステアリング コンピュータASSY交換 （要領は 参照）
