クーラ サーミスタ NO.1  取り外し

準備品一覧



1. エアコンディショナ ラジエータASSY取りはずし
(要領は参照)


2. クーラエキスパンション バルブ取りはずし

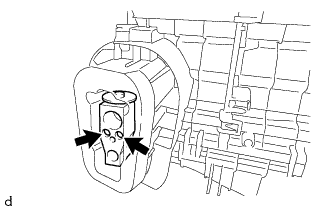

    E302884

  1. ヘキサゴンソケットレンチ4を使用して、ヘキサゴンボルト2本をはずし、クーラエキスパンション バルブを取りはずす。



3. クーラ エバポレータ NO.1取りはずし

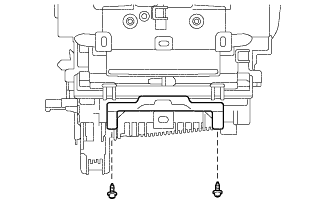

    E302911

  1. スクリュ2本をはずし、カバーを取りはずす。

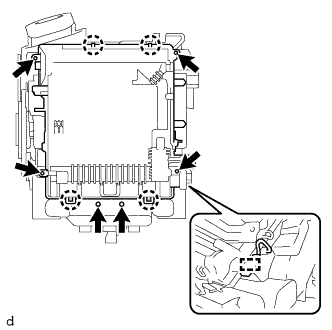

    2. E301338

  2. スクリュ6本をはずす。

  3. クランプのかん合をはずし、コネクターをヒータケースロワーから切り離す

  4. ツメ4箇所のかん合をはずし、ヒータケースロワーを取りはずす。

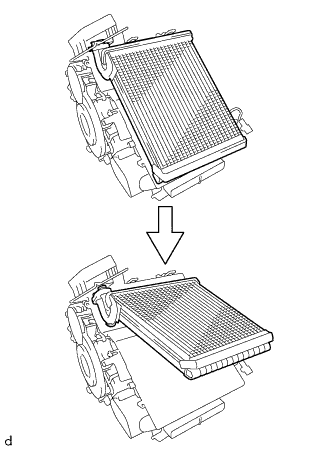

    5. E302885

  5. 図のように、クーラ エバポレータ NO.1をクーラ サーミスタ NO.1と一体でヒータケースアッパーから取りはずす。

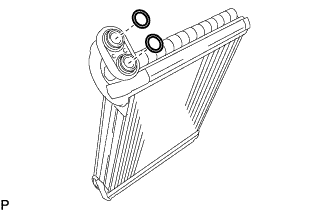

    6. E253086

  6. Oリング2個をクーラ エバポレータ NO.1から取りはずす。



4. クーラ サーミスタ NO.1取りはずし

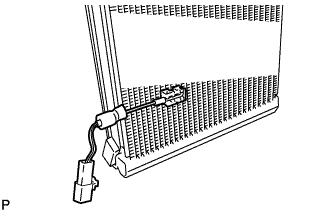

    E253087

  1. クーラ サーミスタ NO.1を取りはずす。
