ステアリングコラムASSY  単体点検

準備品一覧

1. プレロード点検







   1. 図のように、アルミ板および布を介してステアリングコラムASSYをバイスに固定する。


      イラスト内指示文字

      *1

      木片

      ■ 注 意 ■

      1. ステアリングコラムASSYが変形するおそれがあるので、バイスを強く締めすぎない。

      2. ステアリングコラムASSYが落下しないように、木片などで支える。

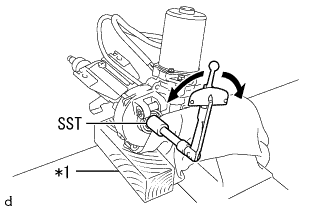

   2. SSTおよびトルクレンチを使用して、1回転/4秒程度の一定速度で回転させた時の回転トルクを測定する。


      SST

      09616-00011


      基準値

      プレロード
      1.45 N·m (14.8 kgf·cm)以下


      ■ 注 意 ■

      回転中に異常な引っかかりが無いこと。

      基準値外の場合は、新品のステアリングコラムASSYに交換する。


2. ブッシュ点検







   1. ステアリングコラムASSYのブッシュ2個が確実に取り付けられていることを確認する。
      ブッシュに変形、損傷、外れ等がある場合は、新品のステアリングコラムASSYに交換する。


3. カプセル点検

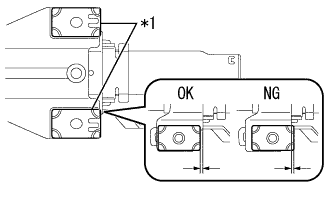

   1. ステアリングコラムASSY のカプセル2 個が確実に取り付けられていることを確認する。


      イラスト内指示文字

      *1

      カプセル

      基準

      カプセル(樹脂部品)に対して、ブラケット(鉄部品)が確実に出ていること。


      □ 参 考 □

      基準を満たさない場合、新品のステアリングコラムASSYに交換する。

   2. カプセル2個に変形、損傷等が無いことを確認する。


      □ 参 考 □

      カプセルに変形、損傷、外れ等がある場合、新品のステアリングコラムASSYに交換する。
