DTC    B1507    ターンランプ断線

DTC    B1508    ターン/ハザードショート

準備品一覧


回路説明


コンビネーションメータASSYは、ヘッドランプ デイマ スイッチASSY (ターンシグナルスイッチ)の操作信号を入力するとスイッチ操作に応じて右側または左側のターンシグナルランプを駆動する。

□ 参 考 □
  1. ターンシグナルランプ内の回路（サイドターンシグナルランプを除く）で断線またはショートした場合、ターンシグナルランプの点滅速度が速くなる。
  2. サイドターンシグナル回路で断線またはショートした場合は、これらのコードは出力されない。



DTC NO.
DTC検出条件
点検部位
B1507
B1508
フロントターンシグナルランプまたはリヤターンシグナルランプが玉切れまたは断線、短絡時
  1. フロントまたはリヤターンシグナルランプバルブ
  2. インストルメントパネル ジャンクションブロックASSY
  3. ジャンクション コネクター NO.16
  4. ワイヤハーネスまたはコネクター
  5. コンビネーションメータASSY


回路図

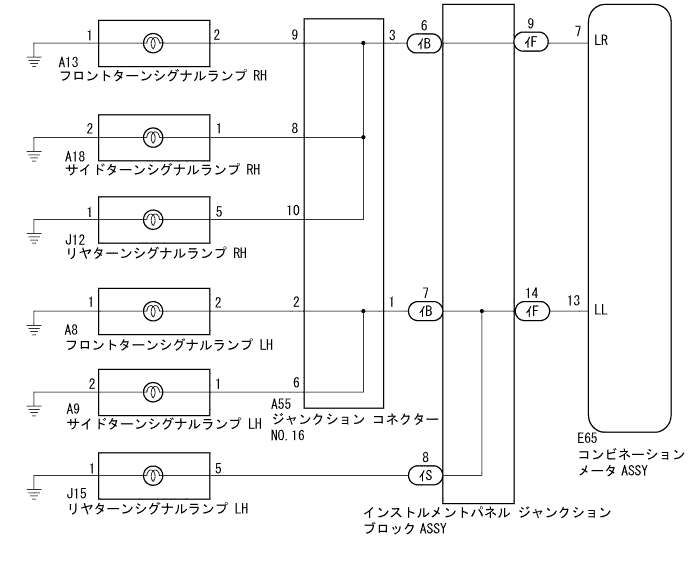

E301200J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のランプを点検すること。


手順1ランプ点灯点検

  1. 各ターンシグナルランプの点灯状態を点検する。

結果
結果
飛び先
LH側のターンシグナルランプ全てが点灯しない
A
RH側のターンシグナルランプ全てが点灯しない
B
片側のターンシグナルランプのいずれかが点灯しない
C



B
手順 11 へ

C
手順 4 へ
A


手順2ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - インストルメントパネル ジャンクションブロックASSY）

  1. コンビネーションメータASSYのコネクターE65を切り離す。

  1. インストルメントパネル ジャンクションブロックASSYを取りはずす。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲFを切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    点検端子
    		点検条件
    		基準値
    E65-13(LL) - ｲF-14
    		常時
    		1Ω未満

    抵抗値(短絡点検)
    点検端子
    		点検条件
    		基準値
    E65-13(LL) - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順3インストルメントパネル ジャンクションブロックASSY単体点検

  1. インストルメントパネル ジャンクションブロックASSYを取りはずす。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲF、ｲSおよびｲBを切り離す。

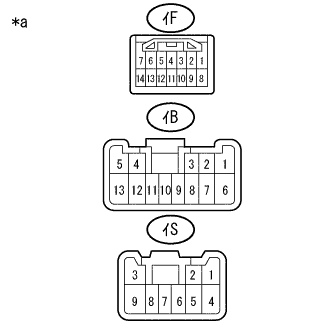

    E302423J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    ｲF-14 - ｲB-7
    		常時
    		1Ω未満
    ｲF-14 - ｲS-8
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (インストルメントパネル ジャンクションブロックASSY)



NG
インストルメントパネル ジャンクションブロックASSY交換
OK

コンビネーションメータASSY交換 （要領は 参照）

手順4ランプ点灯点検

  1. 各ターンシグナルランプの点灯状態を点検する。

    結果
    結果
    		飛び先
    フロントターンシグナルランプが点灯しない
    		A
    RH側のリヤターンシグナルランプが点灯しない
    		B
    LH側のリヤターンシグナルランプが点灯しない
    		C



B
手順 7 へ

C
手順 9 へ
A


手順5ワイヤハーネスおよびコネクター点検（フロントターンシグナルランプ(該当ランプ) - ジャンクション コネクター NO.16）

  1. フロントターンシグナルランプのコネクターA13*1またはA8*2を切り離す。

  1. *1: RH側
  2. *2: LH側

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    RH側
    点検端子
    		点検条件
    		基準値
    A13-2 - A55-9
    		常時
    		1Ω未満
    A13-1 - ボデーアース
    		常時
    		1Ω未満
    LH側
    点検端子
    		点検条件
    		基準値
    A8-2 - A55-2
    		常時
    		1Ω未満
    A8-1 - ボデーアース
    		常時
    		1Ω未満


    抵抗値(短絡点検)
    RH側
    点検端子
    		点検条件
    		基準値
    A13-2 - ボデーアース
    		常時
    		10kΩ以上
    LH側
    点検端子
    		点検条件
    		基準値
    A8-2 - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順6ジャンクション コネクター NO.16単体点検

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。

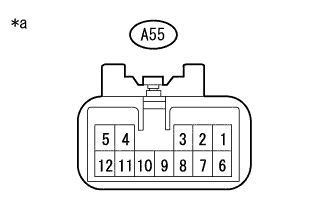

    E302413J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    A55-3 - A55-9
    		常時
    		1Ω未満
    A55-1 - A55-2
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (ジャンクション コネクター NO.16)



NG
ジャンクション コネクター NO.16修理または交換
OK

コンビネーションメータASSY交換 （要領は 参照）

手順7ワイヤハーネスおよびコネクター点検（リヤターンシグナルランプRH - ジャンクション コネクター NO.16）

  1. リヤターンシグナルランプRHのコネクターJ12を切り離す。

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    点検端子
    		点検条件
    		基準値
    J12-5 - A55-10
    		常時
    		1Ω未満
    J12-1 - ボデーアース
    		常時
    		1Ω未満

    抵抗値(短絡点検)
    点検端子
    		点検条件
    		基準値
    J12-5 - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順8ジャンクション コネクター NO.16単体点検

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。



    E302413J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    A55-3 - A55-10
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (ジャンクション コネクター NO.16)



NG
ジャンクション コネクター NO.16修理または交換
OK

コンビネーションメータASSY交換 （要領は 参照）

手順9ワイヤハーネスおよびコネクター点検（リヤターンシグナルランプLH - インストルメントパネル ジャンクションブロックASSY）

  1. リヤターンシグナルランプLHのコネクターJ15を切り離す。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲSを切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    点検端子
    		点検条件
    		基準値
    J15-5 - ｲS-8
    		常時
    		1Ω未満
    J15-1 - ボデーアース
    		常時
    		1Ω未満

    抵抗値(短絡点検)
    点検端子
    		点検条件
    		基準値
    J15-5 - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順10インストルメントパネル ジャンクションブロックASSY単体点検

  1. インストルメントパネル ジャンクションブロックASSYを取りはずす。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲFおよびｲSを切り離す。

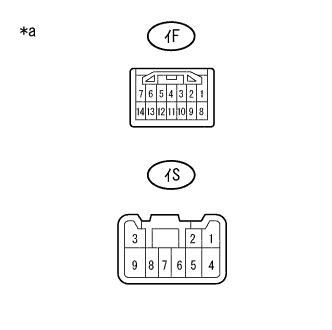

    E302426J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    ｲF-14 - ｲS-8
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (インストルメントパネル ジャンクションブロックASSY)



NG
インストルメントパネル ジャンクションブロックASSY交換
OK

コンビネーションメータASSY交換 （要領は 参照）

手順11ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - インストルメントパネル ジャンクションブロックASSY）

  1. コンビネーションメータASSYのコネクターE65を切り離す。

  1. インストルメントパネル ジャンクションブロックASSYを取りはずす。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲFを切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    点検端子
    		点検条件
    		基準値
    E65-7(LR) - ｲF-9
    		常時
    		1Ω未満

    抵抗値(短絡点検)
    点検端子
    		点検条件
    		基準値
    E65-7(LR) - ボデーアース
    		常時
    		10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順12インストルメントパネル ジャンクションブロックASSY単体点検

  1. インストルメントパネル ジャンクションブロックASSYを取りはずす。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲFおよびｲBを切り離す。

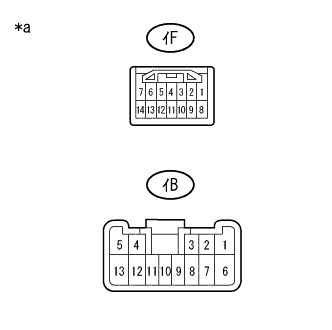

    E302424J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    ｲF-9 - ｲB-6
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (インストルメントパネル ジャンクションブロックASSY)



NG
インストルメントパネル ジャンクションブロックASSY交換
OK


手順13ワイヤハーネスおよびコネクター点検（インストルメントパネル ジャンクションブロックASSY - ジャンクション コネクター NO.16）

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲBを切り離す。

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値(断線点検)
    点検端子
    		点検条件
    		基準値
    A55-3 - ｲB-6
    		常時
    		1Ω未満

    抵抗値(短絡点検)
    点検端子
    		点検条件
    		基準値
    A55-3 - ボデーアース
    		常時
    		10kΩ 以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順14ジャンクション コネクター NO.16単体点検

  1. ジャンクション コネクター NO.16のコネクターA55を切り離す。



    E302413J01

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    A55-3 - A55-9
    		常時
    		1Ω未満
    A55-3 - A55-8
    		常時
    		1Ω未満
    A55-3 - A55-10
    		常時
    		1Ω未満

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (ジャンクション コネクター NO.16)



NG
ジャンクション コネクター NO.16修理または交換
OK

コンビネーションメータASSY交換 （要領は 参照）
