バッテリカレントセンサ  取り付け

準備品一覧

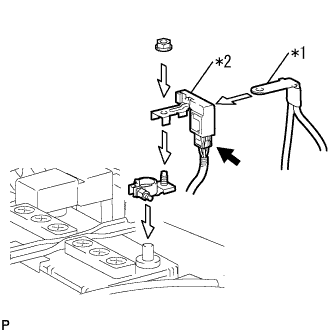

1. コネクターをバッテリカレントセンサASSYに接続する。


   イラスト内指示文字

   *1	エンジンワイヤ
   *2	バッテリカレントセンサASSY

2. バッテリカレントセンサASSYの貫通穴にエンジンワイヤを通して、バッテリマイナスターミナルに接続する。


3. ナットを締め付ける。


   基準値

   T = 7.6 N・m{ 77 kgf・cm }

4. バッテリマイナスターミナルを接続する。


   基準値

   T = 5.4 N・m{ 55 kgf・cm }
