メーター&ゲージシステム    車速信号回路

準備品一覧


回路説明


コンビネーションメータASSYは直線を介して、ブレーキアクチュエータASSYからの車速信号を読み取り、他のシステムへ送信する中継的な役割をはたしている。コンビネーションメータASSYは車速信号を受信するため、SI端子からブレーキアクチュエータASSYへ11 to 14Vの電圧をかけ、ブレーキアクチュエータASSY内で変換された車速信号を読み取る。また、コンビネーションメータASSYは、車速信号を必要とする各制御ECUから+S端子に4.5 to 14Vの電圧を受け、SI端子で受信した車速信号に変換して信号を出力する。

□ 参 考 □
この回路の車速信号は、コンビネーションメータASSYのスピード制御には使用していない。他のシステム用にコンビネーションメータASSYを介して、車速信号を必要とするシステム用の回路である。

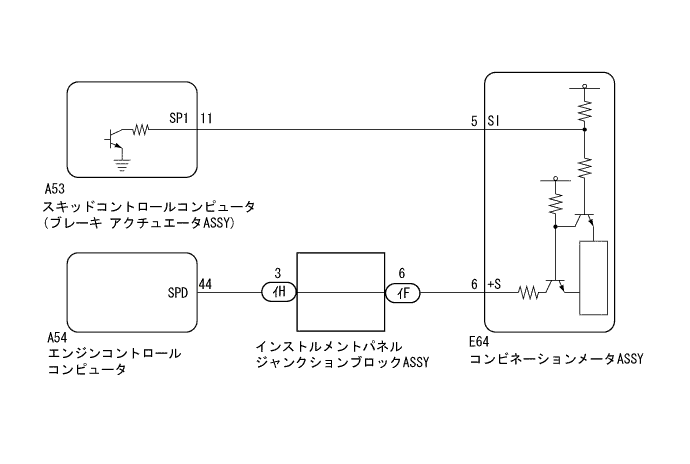

回路図



E282311J01



点検手順

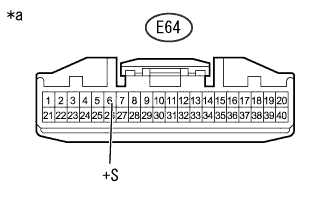

手順1コンビネーションメータASSY点検（入力電圧）
E219772J07

  1. コンビネーションメータASSYのコネクターE64を切り離す。

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    E64-6(+S) - ボデーアース
    		IG ON
    		4.5 to 14 V

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (コンビネーションメータASSY接続コネクター)



NG
手順 5 へ
OK

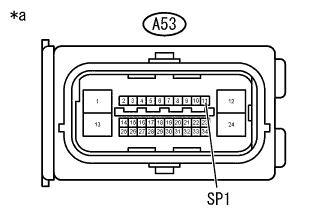

手順2コンビネーションメータASSY点検（出力電圧）
E286330J02

  1. コンビネーションメータASSYのコネクターE64を接続する。

  1. ブレーキ アクチュエータASSYのコネクターA53を切り離す。

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    A53-11(SP1) - ボデーアース
    		IG ON
    		11 to 14 V

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (ブレーキ アクチュエータASSY接続コネクター)



NG
手順 4 へ
OK

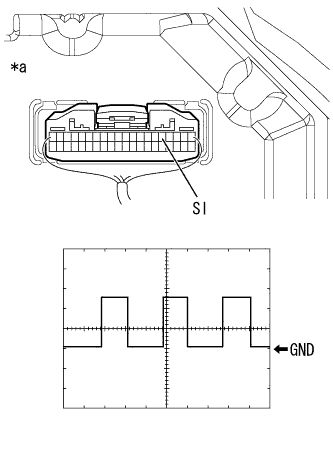

手順3コンビネーションメータASSY点検（入力波形）
E219774J01

  1. ブレーキ アクチュエータASSYのコネクターA53を接続する。

  1. オシロスコープを使用して、コネクター各端子間の波形を測定する。

    ■ 注 意 ■
    コネクターを接続した状態で、コネクター裏側から点検する。

    □ 参 考 □
    オシロスコープの各レンジを表のように設定する。

    項目
    		内容
    点検端子
    		E64-5(SI) ←→ ボデーアース
    計器セット
    		5 V/DIV、20 ms/DIV
    点検条件
    		車速約 20 km/hで走行

    □ 参 考 □
    車速が上がるほど、周期が短くなる。

    イラスト内指示文字
    *a
    		コネクター接続状態
    (コンビネーションメータASSY)
    結果
    結果
    		飛び先
    図のような波形が出力される
    		A
    図のような波形が出力されない
    		B



B
ブレーキ アクチュエータASSY交換 （要領は 参照）
A

コンビネーションメータASSY交換 （要領は 参照）

手順4ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - ブレーキ アクチュエータASSY）

  1. コンビネーションメータASSYのコネクターE64を切り離す。

  1. ブレーキ アクチュエータASSYのコネクターA53を切り離す。

  1. 下表に従って抵抗を測定する。

抵抗値 (断線点検)
点検端子
点検条件
基準値
E64-5(SI) - A53-11 (SP1)
常時
1 Ω未満

抵抗値 (短絡点検)
点検端子
点検条件
基準値
E64-5(SI) - ボデーアース
常時
10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK

コンビネーションメータASSY交換 （要領は 参照）

手順5ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - インストルメントパネル ジャンクションブロックASSY）

  1. コンビネーションメータASSYのコネクターE64を切り離す。

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲFを切り離す。

  1. 下表に従って抵抗を測定する。

抵抗値 (断線点検)
点検端子
点検条件
基準値
E64-6(+S) - ｲF-6
常時
1 Ω未満

抵抗値 (短絡点検)
点検端子
点検条件
基準値
ｲF-6 - ボデーアース
常時
10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK

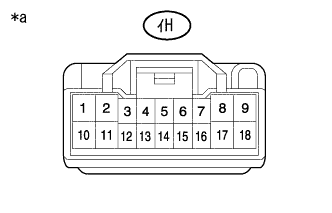

手順6エンジンコントロール コンピュータ点検
E300535J01

  1. インストルメントパネル ジャンクションブロックASSYのコネクターｲHを切り離す。

  1. 下表に従って電圧を測定する。

電圧値
点検端子
点検条件
基準値
ｲH-3 - ボデーアース
IG ON
4.5 to 14 V

イラスト内指示文字
*a
車両ワイヤハーネスコネクター前側
(インストルメントパネル ジャンクションブロックASSY接続コネクター)


NG
手順 7 へ
OK

インストルメントパネル ジャンクションブロックASSY交換

手順7ワイヤハーネスおよびコネクター点検（インストルメントパネル ジャンクションブロックASSY - エンジンコントロール コンピュータ）

  1. エンジンコントロール コンピュータのコネクターA54を切り離す。

  1. 下表に従って抵抗を測定する。

抵抗値 (断線点検)
点検端子
点検条件
基準値
ｲH-3 - A54-44(SPD)
常時
1 Ω未満

抵抗値 (短絡点検)
点検端子
点検条件
基準値
ｲH-3 - ボデーアース
常時
10 kΩ以上

結果
結果
飛び先
NG
A
OK
B


B
エンジンコントロール コンピュータ交換 （要領は 参照）
A

ワイヤハーネスまたはコネクター修理または交換
