リヤコンビネーション ランプASSY LH  組み付け


□ 参 考 □
本手順は、LH側を示す。RH側はLH側と同じ手順で行う。



1. リヤフォグランプ バルブ NO.1取り付け（リヤフォグランプあり）

  1. リヤフォグランプ バルブ NO.1をリヤフォグランプ ソケットに取り付ける。

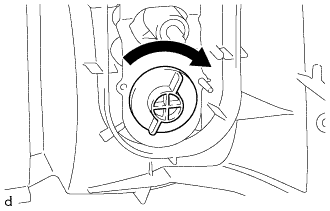

    2. E302636

  2. 図の矢印方向に回し、リヤフォグランプ バルブ NO.1をリヤフォグランプ ソケットと一体で取り付ける。



2. バックアップランプ バルブ取り付け

  1. バックアップランプ バルブをバックアップランプ ソケットに取り付ける。

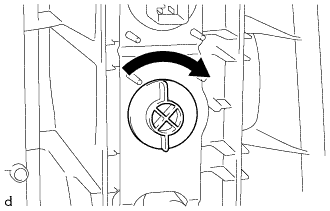

    2. E302637

  2. 図の矢印方向に回し、バックアップランプ バルブをバックアップランプ ソケットと一体で取り付ける。



3. リヤターンシグナルランプ バルブ取り付け

  1. リヤターンシグナルランプ バルブをリヤターンシグナルランプ ソケットに取り付ける。

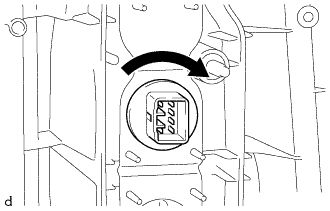

    2. E302720

  2. 図の矢印方向に回し、リヤターンシグナルランプ バルブをリヤターンシグナルランプ ソケットと一体で取り付ける。



4. テール ＆ ストップランプ バルブ取り付け

  1. テール ＆ ストップランプ バルブをリテールランプ ソケットに取り付ける。

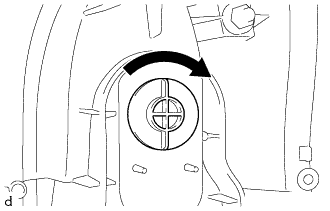

    2. E302721

  2. 図の矢印方向に回し、テール ＆ ストップランプ バルブをリテールランプ ソケットと一体で取り付ける。



5. リヤコンビネーションランプボデー ガスケット LH取り付け


E302631

  1. 新品のリヤコンビネーションランプボデー ガスケット LH を取り付ける。
