リヤコンビネーション ランプASSY LH  分解


□ 参 考 □
本手順は、LH側を示す。RH側はLH側と同じ手順で行う。

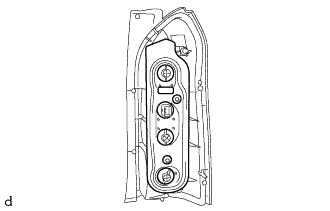

1. リヤコンビネーションランプボデー ガスケット LH取りはずし


E302631

  1. リヤコンビネーションランプボデー ガスケット LH を取りはずす。

    ■ 注 意 ■
    1. ボデーに貼りついていたら、必ずはがす。
    2. 水入りの原因になるので一度脱着したら、新品に交換する。

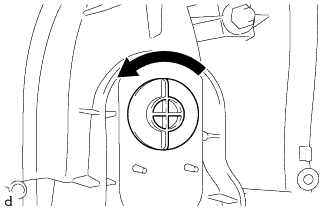

2. テール ＆ ストップランプ バルブ取りはずし


    E302632

  1. 図の矢印方向に回し、テールランプ ソケットを取りはずす。

  2. テール ＆ ストップランプ バルブをテールランプ ソケットから取りはずす。

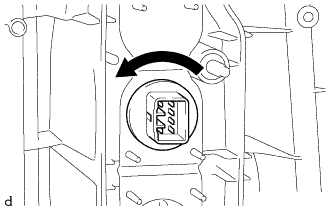

3. リヤターンシグナルランプ バルブ取りはずし


    E302633

  1. 図の矢印方向に回し、リヤターンシグナルランプ ソケットを取りはずす。

  2. リヤターンシグナルランプ バルブをリヤターンシグナルランプ ソケットから取りはずす。

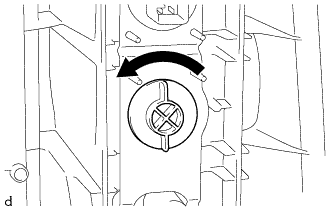

4. バックアップランプ バルブ取りはずし


    E302634

  1. 図の矢印方向に回し、バックアップランプ ソケットを取りはずす。

  2. バックアップランプ バルブをバックアップランプ ソケットから取りはずす。

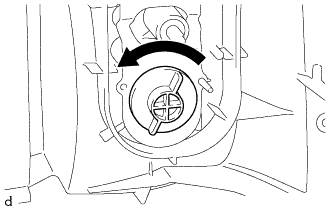

5. リヤフォグランプ バルブ NO.1取りはずし（リヤフォグランプあり）


    E302635

  1. 図の矢印方向に回し、リヤフォグランプ ソケットを取りはずす。

  2. リヤフォグランプ バルブ NO.1をリヤフォグランプ ソケットから取りはずす。
