クーラーコンプレッサASSY（1NR-FE）  取り外し

準備品一覧



1. 冷媒HFC-134a(R134a)抜き取り


2. ファン ＆ オルタネータ Vベルト取りはずし
(要領は参照)


3. サクション ホースSUB-ASSY切り離し

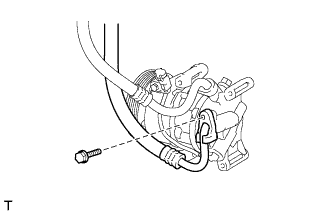

    E218273

  1. ボルトをはずし、サクション ホースSUB-ASSYを切り離す。

  2. Oリングをサクション ホースSUB-ASSYから取りはずす。

    ■ 注 意 ■
    切り離したサクション ホースSUB-ASSYおよびコンプレッサASSY(プーリ ツキ)のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。



4. ディスチャージ ホースSUB-ASSY切り離し

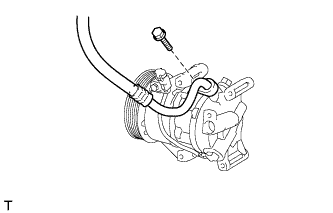

    E218274

  1. ボルトをはずし、ディスチャージ ホースSUB-ASSYを切り離す。

  2. Oリングをディスチャージ ホースSUB-ASSYから取りはずす。

    ■ 注 意 ■
    切り離したディスチャージ ホースSUB-ASSYおよびコンプレッサASSY(プーリ ツキ)のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ



5. コンプレッサASSY(プーリ ツキ)取りはずし

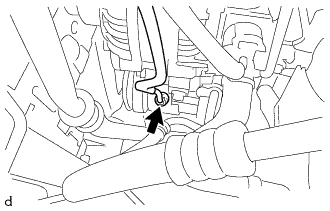

    E302900

  1. コネクターを切り離す。

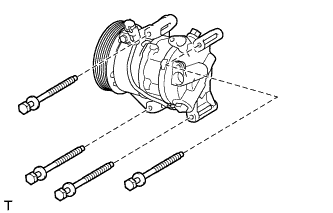

    2. E218275

  2. ボルト4本をはずし、コンプレッサASSY(プーリ ツキ)を取りはずす。
