DTC    C1405    スピードセンサFR断線/ショート

DTC    C1406    スピードセンサFL断線/ショート

準備品一覧


機能説明


機能説明は参照


ダイアグコード
検出条件
不具合箇所
C1405
C1406
  1. スピードセンサ信号回路の断線が0.5秒以上継続
  2. IG1端子電圧が9.5V以上で、センサ電源電圧が低下した状態が0.5秒以上継続
  1. スピードセンサFR RH/LH
  2. ワイヤハーネスまたはコネクター
  3. スキッドコントロールコンピュータ(ブレーキアクチュエータASSY)


回路図



C243493J05



点検手順


■ 注 意 ■
スキッドコントロールコンピュータ(ブレーキアクチュエータASSY)交換後は、ヨーレートセンサ&Gセンサ0点取得を実施する。(要領は参照)


手順1GTSデータ読み取り（瞬断）

  1. GTSを使用して、画面表示に従ってECUデータ項目リストを表示させ る。(要領は参照)

    [GTS画面: シャシ → ABS- VSC- TRC → データモニタ]
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    FR車輪速センサ電源瞬断
    		スピードセンサFR RHの電源電圧の状態を表す
    表示範囲: 瞬断 / 正常
    		瞬断: 瞬断(断線)時
    正常: 正常時
    		-
    FL車輪速センサ電源瞬断
    		スピードセンサFR LHの電源電圧の状態を表す
    表示範囲: 瞬断 / 正常
    		瞬断: 瞬断(断線)時
    正常: 正常時
    		-

  1. 車両停止時および走行時のワイヤハーネスおよびコネクターの瞬断を点検する。

    基準
    瞬断なし

    ■ 注 意 ■
    瞬断点検は、センサおよびコネクターを取りはずす前に行う。



NG
手順 4 へ
OK


手順2GTSデータ読み取り（スピードセンサ）

  1. GTSを使用して、画面表示に従ってECUデータ項目リストを表示させ る。(要領は参照)

    [GTS画面: シャシ → ABS- VSC- TRC → データモニタ]
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    スピードセンサFR
    		フロント右輪の車輪速度を表す
    表示範囲: 0 to 326km/h
    		停車時: 0km/h
    		一定車速走行時: 大きな変動がない
    スピードセンサFL
    		フロント左輪の車輪速度を表す
    表示範囲: 0 to 326km/h
    		停車時: 0km/h
    		一定車速走行時: 大きな変動がない

  1. 異常コードに該当する車輪速センサの出力値を点検する。

    基準
    車速に応じて出力値が変化する



NG
手順 4 へ
OK


手順3ダイアグノーシスコード再確認

  1. GTSを使用して、ダイアグノーシスコードを消去する。(要領は参照)

  1. IG OFFにする。

  1. エンジンを始動し、走行テストを行う。

  1. ダイアグノーシスコードを再確認する。(要領は参照)
    結果
    結果
    		飛び先
    正常
    		A
    C1405またはC1406出力
    		B



B
ブレーキ アクチュエータASSY交換 （要領は 参照）
A

不具合再現テスト実施 （要領は 参照）

手順4ワイヤハーネスおよびコネクター点検（ブレーキアクチュエータASSY - スピードセンサ）

  1. コネクターにかん合のゆるみ、抜けなどの不具合がないことを点検する。

    基準
    不具合がない

  1. IG OFFにし、スキッドコントロールコンピュータ(ブレーキアクチュエータASSY)のコネクターA53を切り離す。

  1. スピードセンサのコネクターA44またはA45を切り離す。

  1. コネクターのケースおよび端子に、変形および腐食がないことを点検する。

    基準
    変形および腐食がない

  1. 下表に従って抵抗を測定する。


抵抗値
RH
点検端子
点検条件
基準値
A53-7(FR+) - A44-2(FR+)
常時
1Ω未満
A53-7(FR+) - ボデーアース
常時
10kΩ以上
A53-6(FR-) - A44-1(FR-)
常時
1Ω未満
A53-6(FR-) - ボデーアース
常時
10kΩ以上
LH
点検端子
点検条件
基準値
A53-19(FL+) - A45-2(FL+)
常時
1Ω未満
A53-19(FL+) - ボデーアース
常時
10kΩ以上
A53-18(FL-) - A45-1(FL-)
常時
1Ω未満
A53-18(FL-) - ボデーアース
常時
10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順5ブレーキ アクチュエータASSY点検（センサ電源出力系統）


    C312468J02

  1. スキッドコントロールコンピュータ(ブレーキアクチュエータASSY)のコネクターA53を接続する。

  1. 下表に従って電圧を測定する。

    電圧値
    RH
    点検端子
    		点検条件
    		基準値
    A44-2(FR+) - ボデーアース
    		IG ON
    		5.7 to 14V
    LH
    点検端子
    		点検条件
    		基準値
    A45-2(FL+) - ボデーアース
    		IG ON
    		5.7 to 14V

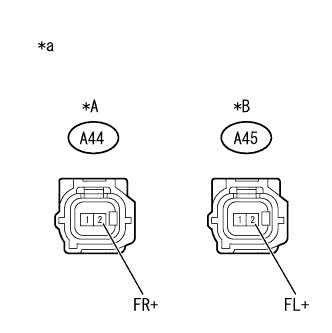

    イラスト内指示文字
    *A
    		RH
    *B
    		LH
    *a
    		車両ワイヤハーネスコネクター前側
    (スピードセンサ接続コネクター)



NG
ブレーキ アクチュエータASSY交換 （要領は 参照）
OK

スピードセンサ交換 （要領は 参照）
