DTC    B1500    フューエルセンダオープン検知

準備品一覧


機能説明


コンビネーションメータASSYは、フューエルセンダゲージASSYの信号を受信して、フューエルレシーバゲージを駆動させる。フューエルセンダゲージASSYの信号が約10秒間連続で異常を検知した場合にコードを出力する。


DTC No.
  1. 検出条件
  2. 異常状態
点検部位
B1500
  1. エンジン始動後10秒経過、IG電圧10.5V以上
  2. フューエルセンダーゲージ作動不良
  1. コンビネーションメータASSY
  2. フューエルセンダゲージASSY
  3. ワイヤハーネスまたはコネクター

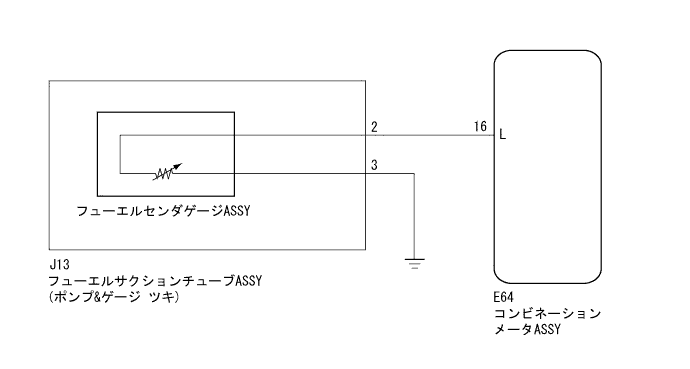

回路図



E219770J05



点検手順

手順1ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - フューエルサクションチューブASSY (ポンプ&ゲージ ツキ)）

  1. コンビネーションメータASSYのコネクターE64を切り離す。

  1. フューエルサクションチューブASSY (ポンプ&ゲージ ツキ)のコネクターJ13を切り離す。

  1. 下表に従って端子間の抵抗を測定する。

    抵抗値 (断線点検)
    点検端子
    		点検条件
    		基準値
    E64-16(L) - J13-2
    		常時
    		1 Ω未満
    J13-3 - ボデーアース
    		常時
    		1 Ω未満

    抵抗値 (短絡点検)
    点検端子
    		点検条件
    		基準値
    E64-16(L) -ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順2フューエルセンダゲージASSY単体点検

  1. フューエルセンダゲージASSYの単体点検を行う。(要領は参照)



NG
フューエルセンダゲージASSY交換 （要領は 参照）
OK

コンビネーションメータASSY交換 （要領は 参照）
