ルーフヘッドライニングASSY  取り外し

準備品一覧

1. クリップ３箇所およびツメ４箇所のかん合をはずし、フロントドアスカッフ プレート RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. クリップ３箇所およびツメ３箇所のかん合をはずし、リヤドアスカッフ プレート RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. センタピラー ガーニッシュ LWR RHを上方へずらし、センタピラーとのかん合をはずし、図のようにセンタピラー ガーニッシュ LWR RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. フロントドア オープニングトリム RHを取りはずす。


   イラスト内指示文字

   *a

   車両外側

   □ 参 考 □

   RH側とLH側は同じ要領で取りはずす。

1. クリップ２箇所のかん合をはずし、フロントピラー ガーニッシュ RHを上方に引き抜いてガイド２箇所をはずし、フロントピラー ガーニッシュ RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. リヤドアオープニング トリム RHを取りはずす。


   イラスト内指示文字

   *a

   車両外側

   □ 参 考 □

   RH側とLH側は同じ要領で取りはずす。

1. 保護テープを巻いたマイナスドライバーを使用して、ツメ2箇所のかん合をはずし、ショルダアンカカバーを開ける。


   イラスト内指示文字

   *1

   保護テープ





2. ボルトをはずし、フロントシート アウタベルトASSY RHのショルダアンカ部を切り離す。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. クリップのかん合をはずし、センタピラー ガーニッシュ UPR RHを上方に引き抜いてガイドをはずし、センタピラー ガーニッシュ UPR RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. スクリュー6本をはずし、デッキトリム カバー RRを取りはずす。


1. バックドア ウエザストリップを取りはずす。


   イラスト内指示文字

   *a

   車両外側

1. デッキトリムサイド パネルASSYが取りはずせる範囲リヤフロア カーペットASSYを切り離す。


1. クリップ４個を取りはずす。


2. クリップ10箇所のかん合をはずし、デッキトリムサイド パネルASSY RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. 保護テープを巻いたマイナスドライバーを使用して、ツメ2箇所のかん合をはずし、ショルダアンカカバーを開ける。


   イラスト内指示文字

   *1

   保護テープ





2. ボルトをはずし、リヤシート 3ポイントタイプ ベルトASSY OUT RHを切り離す。


□ 参 考 □

RH側と同じ要領で切り離す。

1. クリップを取りはずす。


2. クリップ２箇所のかん合をはずし、クォータピラー ガーニッシュ RHを切り離す。


3. リヤシート 3ポイントタイプ ベルトASSY OUT RHをクォータピラー ガーニッシュ RHのスリットに通し、クォータピラー ガーニッシュ RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. ツメ4箇所のかん合をはずし、インナリヤビューミラーステーホルダ カバーを取りはずす。


1. コネクターを切り離す。


2. トルクスソケットレンチT20を使用して、トルクススクリューを取りはずす。






3. 図の矢印方向にスライドさせ、インナリヤビューミラーASSYを取りはずす。






4. 図の矢印方向にスライドさせ、インナ リヤビューミラー カバーを取りはずす。


1. スクリュ2本をはずし、バイザASSY RHを切り離す。


2. バイザサポートシャフトをバイザホルダからはずし、バイザASSY RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. ツメのかん合4箇所をはずし、バイザ ホルダ2個を取りはずす。

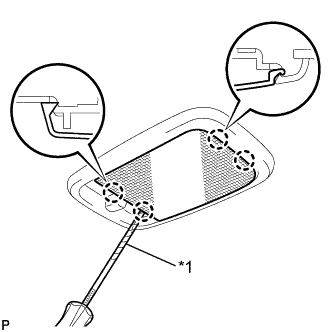

1. 保護テープを巻いたマイナス薄刃ドライバーを使用して、ツメ４箇所のかん合をはずし、レンズを取りはずす。


   イラスト内指示文字

   *1

   保護テープ





2. スクリュ2本を取りはずす。


3. コネクターを切り離し、ルーム ランプASSY NO.1を取りはずす。


1. 保護テープを巻いたマイナス薄刃ドライバーを使用して、ツメ４箇所のかん合をはずし、レンズを取りはずす。


   イラスト内指示文字

   *1

   保護テープ





2. スクリュ2本を取りはずす。


3. コネクターを切り離し、ルーム ランプASSY NO.2を取りはずす。


1. 保護テープを巻いたマイナス薄刃ドライバーを使用して、ツメ2箇所のかん合をはずし、アシスト グリップのカバーをめくる。


   イラスト内指示文字

   *1

   保護テープ





2. ボルト2本をはずし、アシスト グリップを取りはずす。


   □ 参 考 □

   同じ要領ですべてのアシスト グリップを取りはずす。

1. ツメのかん合をはずし、コート フックを取りはずす。


1. クリップリムーバーを使用して、クリップ13個を取りはずす。






2. ツメ4箇所のかん合をはずし、ルーフ ヘッドライニングASSYを切り離す。












3. ルーフ ヘッドライニングASSYを斜めにして、少したわませながらバックドア開口部から取りはずす。


   ■ 注 意 ■

   1. ルーフ ヘッドライニングASSYの搬出は、ルーフ ヘッドライニングASSYが変形するおそれがあるため、複数人で作業する。

   2. ルーフ ヘッドライニングASSYにしわが入らないように取りはずす。
