エアコンディショナパネル  単体点検

準備品一覧



1. ヒータ コントロールSUB-ASSY NO.1点検

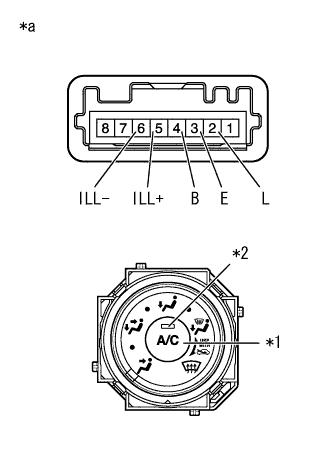

    E260289J01

  1. 抵抗値点検

    1. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      2(L) - 4(B)
      		A/Cスイッチ: OFF
      		10 kΩ以上
      2(L) - 4(B)
      		A/Cスイッチ: ON
      		1 Ω未満
      イラスト内指示文字
      *1
      		A/Cスイッチ
      *2
      		A/C インジケータ
      *a
      		コネクター非接続状態
      (ヒータ コントロールSUB-ASSY NO.1)

  2. インジケータ点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、インジケータ点灯の点検をする。

      基準
      バッテリ接続
      		点検条件
      		基準
      バッテリプラス→ 2(L)
      バッテリマイナス→ 3(E)
      		A/Cスイッチ: OFF
      		インジケータ消灯
      バッテリプラス→ 2(L)
      バッテリマイナス→ 3(E)
      		A/Cスイッチ: ON
      		インジケータ点灯

  3. イルミネーション点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、イルミネーション点灯の点検をする。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 5(ILL+)
      バッテリマイナス→ 6(ILL-)
      		イルミネーション点灯



2. ヒータ コントロールSUB-ASSY NO.2点検

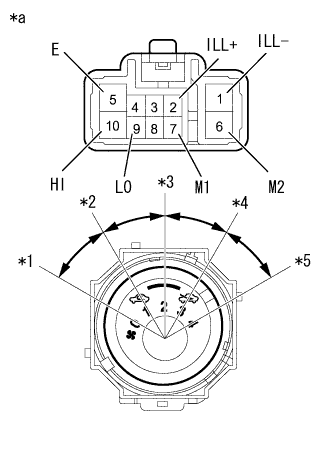

    E260288J01

  1. 抵抗値点検

    1. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      各端子 - 5(E)
      		ブロワスイッチ: OFF
      		10 kΩ以上
      9(LO) - 5(E)
      		ブロワスイッチ: LO
      		1 Ω未満
      9(LO) - 5(E) - 7(M1)
      		ブロワスイッチ: LO - M1
      		1 Ω未満
      9(LO) - 5(E) - 7(M1)
      		ブロワスイッチ: M1
      		1 Ω未満
      9(LO) - 5(E) - 7(M1) - 6(M2)
      		ブロワスイッチ: M1 - M2
      		1 Ω未満
      9(LO) - 5(E) - 6(M2)
      		ブロワスイッチ: M2
      		1 Ω未満
      9(LO) - 5(E) - 6(M2) - 10(HI)
      		ブロワスイッチ: M2 - HI
      		1 Ω未満
      9(LO) - 5(E) - 10(HI)
      		ブロワスイッチ: HI
      		1 Ω未満
      イラスト内指示文字
      *1
      		ブロワスイッチ：OFF位置
      *2
      		ブロワスイッチ：LO位置
      *3
      		ブロワスイッチ：M1位置
      *4
      		ブロワスイッチ：M2位置
      *5
      		ブロワスイッチ：HI位置
      *a
      		コネクター非接続状態
      (ヒータ コントロールSUB-ASSY NO.2)

  2. イルミネーション点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、イルミネーション点灯の点検をする。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 2(ILL+)
      バッテリマイナス → 1(ILL-)
      		イルミネーション点灯



3. ヒータ コントロールSUB-ASSY NO.3点検（寒冷地仕様車除く）

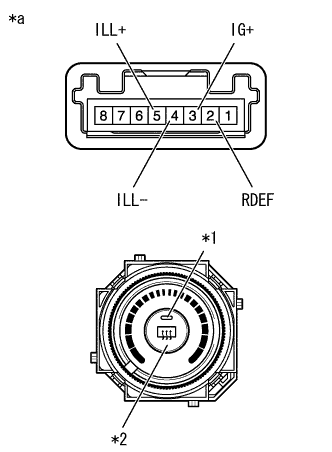

    I109048J01

  1. インジケータ点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、リヤ DEFインジケータ点灯の点検をする。

      基準
      バッテリ接続
      		点検条件
      		基準
      バッテリプラス→ 3(IG+)
      バッテリマイナス→ 2(RDEF)
      		リヤ DEFスイッチ: OFF
      		リヤ DEFインジケータ消灯
      バッテリプラス→ 3(IG+)
      バッテリマイナス→ 2(RDEF)
      		リヤ DEFスイッチ: ON
      		リヤ DEFインジケータ点灯
      イラスト内指示文字
      *1
      		リヤ DEFインジケータ
      *2
      		リヤ DEFスイッチ
      *a
      		コネクター非接続状態
      (ヒータ コントロールSUB-ASSY NO.3)

  2. イルミネーション点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、イルミネーション点灯の点検をする。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 5(ILL+)
      バッテリマイナス → 4(ILL-)
      		イルミネーション点灯



4. ヒータ コントロールSUB-ASSY NO.3点検（寒冷地仕様車）

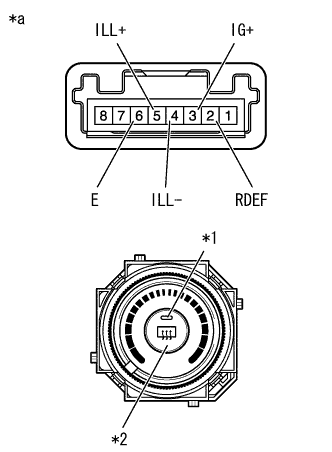

    I109048J02

  1. 抵抗値点検

    1. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      3(IG+) - 6(E)
      		ダイヤル位置: MAX HOT以外
      		10 kΩ以上
      3(IG+) - 6(E)
      		ダイヤル位置: MAX HOT
      		1 Ω未満
      イラスト内指示文字
      *1
      		リヤ DEFインジケータ
      *2
      		リヤ DEFスイッチ
      *a
      		コネクター非接続状態
      (ヒータ コントロールSUB-ASSY NO.3)

  2. インジケータ点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、リヤ DEFインジケータ点灯の点検をする。

      基準
      バッテリ接続
      		点検条件
      		基準
      バッテリプラス→ 3(IG+)
      バッテリマイナス→ 2(RDEF)
      		リヤ DEFスイッチ: OFF
      		リヤ DEFインジケータ消灯
      バッテリプラス→ 3(IG+)
      バッテリマイナス→ 2(RDEF)
      		リヤ DEFスイッチ: ON
      		リヤ DEFインジケータ点灯

  3. イルミネーション点検

    1. コネクターの各端子間にバッテリ電圧を加えたとき、イルミネーション点灯の点検をする。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 5(ILL+)
      バッテリマイナス → 4(ILL-)
      		イルミネーション点灯
