エアコンディショナパネル  組み付け

準備品一覧



1. ヒータ コントロールSUB-ASSY NO.1取り付け

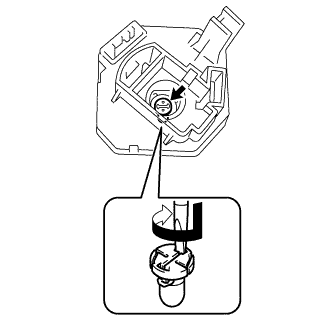

    E299546

  1. 図にように、マイナス薄刃ドライバーを使用して、バルブを取り付ける。



    2. E299530

  2. ツメ2箇所をかん合させ、ヒータ コントロールSUB-ASSY NO.1を取り付ける。



2. ヒータ コントロールSUB-ASSY NO.2取り付け

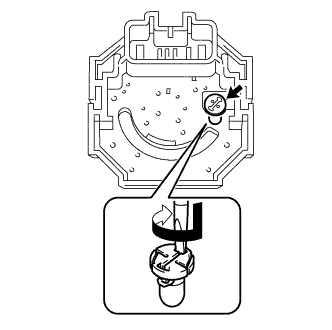

    E299547

  1. 図にように、マイナス薄刃ドライバーを使用して、バルブを取り付ける。



    2. E299529

  2. ツメ2箇所をかん合させ、ヒータ コントロールSUB-ASSY NO.2を取り付ける。



3. ヒータ コントロールSUB-ASSY NO.3取り付け

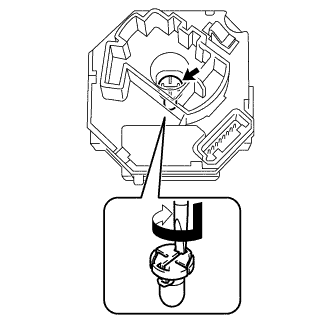

    E299548

  1. 図にように、マイナス薄刃ドライバーを使用して、バルブを取り付ける。



    2. E299528

  2. ツメ2箇所をかん合させ、ヒータ コントロールSUB-ASSY NO.3を取り付ける。
