エアコンディショナパネル  分解

準備品一覧



1. ヒータ コントロールSUB-ASSY NO.3取りはずし

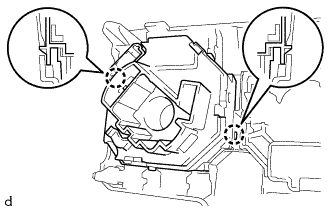

    E299528

  1. ツメ2箇所のかん合をはずし、ヒータ コントロールSUB-ASSY NO.3を取りはずす。

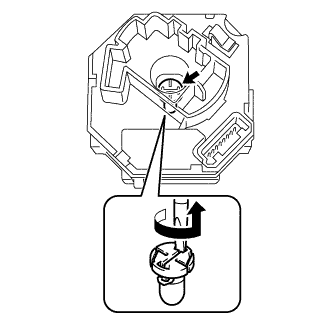

    2. E299531

  2. 図のように、マイナス薄刃ドライバーを使用して、バルブを取りはずす。



2. ヒータ コントロールSUB-ASSY NO.2取りはずし

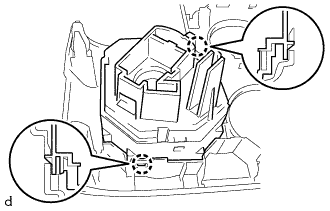

    E299529

  1. ツメ2箇所のかん合をはずし、ヒータ コントロールSUB-ASSY NO.2を取りはずす。

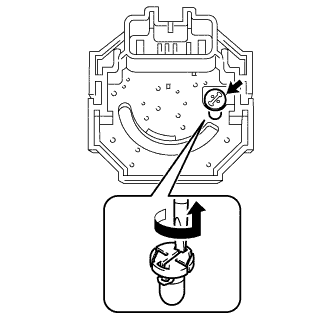

    2. E299532

  2. 図のように、マイナス薄刃ドライバーを使用して、バルブを取りはずす。



3. ヒータ コントロールSUB-ASSY NO.1取りはずし

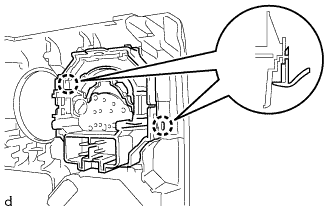

    E299530

  1. ツメ2箇所のかん合をはずし、ヒータ コントロールSUB-ASSY NO.1を取りはずす。

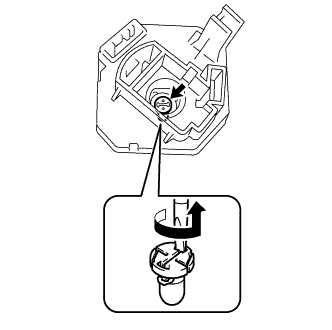

    2. E299533

  2. 図のように、マイナス薄刃ドライバーを使用して、バルブを取りはずす。
