バックモニターシステム    バックモニター画面カメラ映像異常

準備品一覧


回路説明


テレビジョンカメラASSYからの映像信号は、車両ワイヤハーネスを通じてインナリヤビューミラーASSY に入力される。入力された映像信号をもとに、バックモニター画面の描画はインナリヤビューミラーASSYが行う。

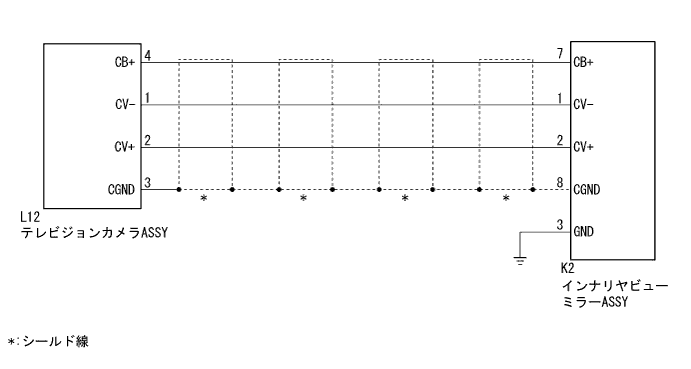

回路図



E302986J01



点検手順

手順1ワイヤハーネスおよびコネクター点検(テレビジョンカメラASSY - インナリヤビューミラーASSYおよびボデーアース)
  1. インナリヤビューミラーASSYのコネクターK2を切り離す。

  1. テレビジョンカメラASSYのコネクターL12を切り離す。

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    点検条件
    基準値
    K2-7(CB+) - L12-4(CB+)
    常時
    1Ω未満
    K2-1(CV-) - L12-1(CV-)
    常時
    1Ω未満
    K2-2(CV+) - L12-2(CV+)
    常時
    1Ω未満
    K2-8(CGND) - L12-3(CGND)
    常時
    1Ω未満
    K2-3(GND) - ボデーアース
    常時
    1Ω未満
    K2-7(CB+) - ボデーアース
    常時
    10kΩ以上
    K2-1(CV-) - ボデーアース
    常時
    10kΩ以上
    K2-2(CV+) - ボデーアース
    常時
    10kΩ以上
    K2-8(CGND) - ボデーアース
    常時
    10kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順2インナリヤビューミラーASSY点検(CB+、CGND)

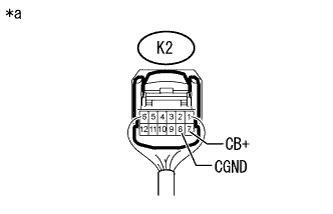

    E252034J04
  1. インナリヤビューミラーASSYのコネクターK2を接続する。

  1. 端子間の抵抗を測定する。

    抵抗値
    点検端子
    点検条件
    基準値
    K2-8(CGND) - ボデーアース
    常時
    1Ω未満

  1. 端子間の電圧を測定する。

    電圧値
    点検端子
    点検条件
    基準値
    K2-7(CB+) - K2-8(CGND)
    IG ON、シフトレバーRポジション
    5.5 to 7.05 V

イラスト内指示文字
*a
コネクター接続状態
( インナリヤビューミラーASSY)


NG
インナリヤビューミラーASSY交換 (要領は 参照)
OK


手順3テレビジョン カメラASSY点検(CV+、CGND)


  1. テレビジョンカメラASSYのコネクターL12を接続する。

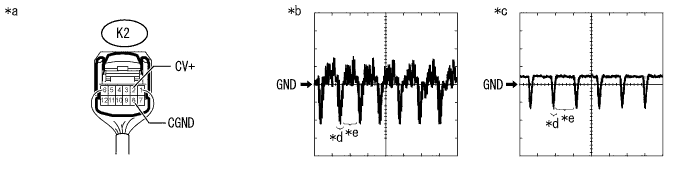

    E252035J03


    イラスト内指示文字
    *a
    コネクター接続状態
    (インナリヤビューミラーASSY)
    *b
    波形A
    *c
    波形B
    *d
    同期信号
    *e
    映像波形
    -
    -

  1. オシロスコープを使用して、端子間の波形を測定する。

    □ 参 考 □
    カメラが映す映像により、映像波形は変動する。

    基準
    図の波形が出力される

    項目
    内容
    測定端子
    K2-2(CV+)←→K2-8(CGND)
    計器セット
    200mV/DIV.、50μs/DIV.
    測定条件
    1. 波形A:テレビジョンカメラASSYを覆わず、IG ON、シフトレバーRポジションで画面が後方周辺映像を表示している時
    2. 波形B:テレビジョンカメラASSYを手などで覆い、IG ON、シフトレバーRポジションで画面が黒画面を表示している時



NG
テレビジョン カメラASSY交換 (要領は 参照)
OK

インナリヤビューミラーASSY交換 (要領は 参照)
