インストルメントパネルパッセンジャ エアバッグASSY(ドア ナシ)  取り外し



1. 取り扱い·作業上の注意
(要領は参照)


2. 注意事項

■ 注 意 ■
IG　OFF後、バッテリマイナスターミナルを切り離す前に待ち時間が発生する場合がある。このため作業前にバッテリ端子切り離し時の注意事項を確認する。(要領は参照)



3. バッテリマイナスターミナル切り離し

  1. IG　OFFにして、バッテリマイナスターミナルを切り離した後、90秒経過してから作業を開始する。(要領は参照)

    ■ 警 告 ■
    エアバッグおよびプリテンショナーシステムはバックアップ電源を備えているため、バッテリマイナスターミナルを切り離してから90秒以内に作業を開始すると、エアバッグが作動するおそれがある。



4. インストルメントメイン パネル取りはずし
（要領は参照）


5. インストルメントパネル パッセンジャ エアバッグASSY取りはずし

■ 警 告 ■
一時的にでもインストルメントパネル パッセンジャ エアバッグASSYを保管する場合は、必ず展開面を上向きにする。

  1. IG　OFFになっていることを確認する。

  2. バッテリマイナスターミナルが切り離されていることを確認する。

    ■ 警 告 ■
    バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。

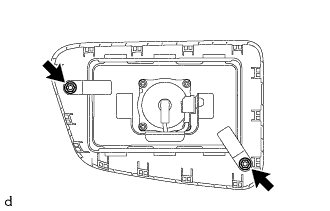

    3. E300403

  3. ナット2個を取りはずす。

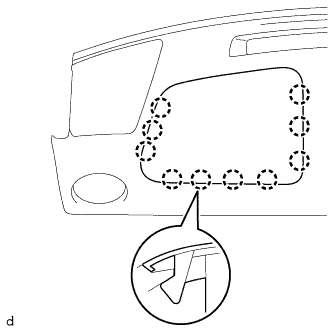

    4. E300404

  4. 車両後側のツメ10箇所のかん合を切り離す。

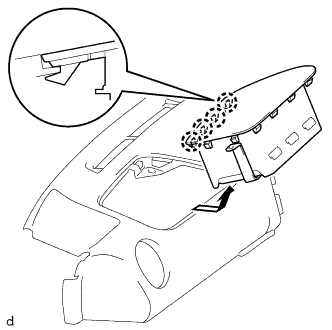

    5. E300405

  5. 車両前側のツメ4箇所のかん合を切り離し、図のように、インストルメントパネル パッセンジャ エアバッグASSYを取りはずす。
