インストルメントパネルパッセンジャ エアバッグASSY(ドア ナシ)  取り付け

準備品一覧

1. 車両前側のツメ4箇所をかん合させる。






2. ツメ10箇所をかん合させ、インストルメントパネル パッセンジャ エアバッグASSYを取り付ける。


   □ 参 考 □

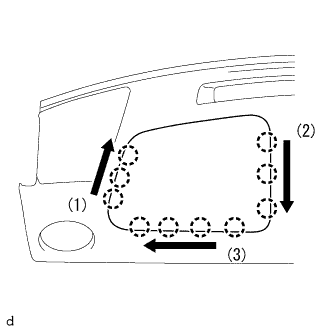

   図の順で、インストルメントパネル パッセンジャ エアバッグASSYのツメをかん合させる。

3. ナット2個を取り付ける。


   基準値

   T = 5.0 N・m{ 51 kgf・cm }

（要領は参照）

1. IG ONにしたとき、ウォーニングランプが点灯することを確認する。


2. IG ONにしてから約6秒経過後、ウォーニングランプが消灯することを確認する。


   □ 参 考 □

   1. IG ONにし、約6秒経過後もウォーニングランプが点灯し続ける場合は、エアバッグ·プリテンショナーシステムに不具合が発生している。

   2. IG ONにしてから約6秒経過後もときどき点灯する場合、エアバッグウォーニングランプ系統の+B短絡、アース短絡または断線が考えられる。

   3. IG OFFまたはACC ONでも点灯する場合は、電源系またはコンビネーションメータASSYの故障が考えられる。
