スパイラルケーブル  取り外し

準備品一覧

■ 警 告 ■

この整備作業には、SRSエアバッグシステムに影響する作業がある。作業する前に、必ずSRSエアバッグシステムの注意事項を確認すること。（要領は参照）

■ 注 意 ■

IG OFF後、バッテリターミナルを切り離す前に待ち時間が発生する場合がある。このため作業前にバッテリ端子切り離し時の注意事項を確認する。 （要領は参照)

■ 警 告 ■

一時的にでもホーン ボタンASSYを保管する場合は、必ず展開面を上向きにする。

1. IG OFFになっていることを確認する。


2. バッテリマイナスターミナルが切り離されていることを確認する。


   ■ 警 告 ■

   バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。





3. マイナスドライバーを使用して、図の順にバネ3箇所を押し込み、ピン3箇所のかん合をはずす。


   イラスト内指示文字

   *1

   バネ

   ■ 注 意 ■

   ホーン ボタンASSYが、落ちないように手で軽く抑える。

   □ 参 考 □

   マイナスドライバーをステアリングホイールASSYのサービスホールに挿入する。

4. ホーン ボタンASSYを車両後方に引き出す。


   ■ 注 意 ■

   ホーン ボタンASSYを引き出す際、配線を引っ張らない。





5. ホーン用コネクターを切り離す。


   イラスト内指示文字

   *1	保護テープ
   *2	エアバッグ用コネクタ
   *3	ホーン用コネクタ
   *a	ロックを解除する

6. 保護テープを巻いたマイナス薄刃ドライバーを使用して、エアバッグ用コネクターのロックを引き上げて解除する。


7. 保護テープを巻いたマイナス薄刃ドライバーを使用して、エアバッグ用コネクターを切り離し、ホーン ボタンASSYを取りはずす。


1. ナットをはずし、ステアリング ホイールSUB-ASSYとステアリングコラムASSYに合わせマークをつける。


   イラスト内指示文字

   *a

   合わせマーク





2. SSTを使用して、ステアリング ホイールSUB-ASSYを取りはずす。


   SST

   09950-50013   (09951-05010, 09952-05010, 09953-05020, 09954-05021)


   ■ 注 意 ■

   SSTのセンターボルト(09953-05020)のねじ部および先端部に少量のモリブデングリースを塗布して使用する。

1. スクリュ3本およびツメのかん合3箇所をはずし、チルトレバーをフリーにして、ステアリングコラム カバー LWRを取りはずす。


1. ツメのかん合をはずし、ステアリングコラム カバー UPRを取りはずす。

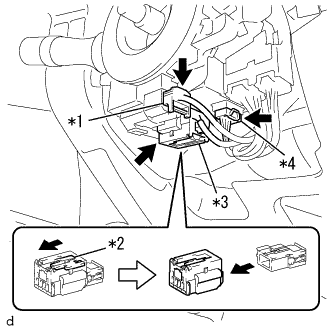

1. ホーンコネクターを切り離す。


   イラスト内指示文字

   *1	ホーンコネクター
   *2	スライダ
   *3	エアバッグ用コネクター
   *4	ステアリングセンサコネクター

2. スライダをスライドさせ、エアバッグ用コネクターを切り離す。


3. ステアリングセンサコネクターを切り離す。






4. ツメ3箇所のかん合をはずし、スパイラル ケーブルSUB-ASSY(センサ ツキ)を取りはずす。


   ■ 注 意 ■

   1. IG ONおよびバッテリ接続した状態で、スパイラル ケーブルSUB-ASSY(センサ ツキ)を交換しない。

   2. IG ONおよびバッテリ接続した状態で、スパイラル ケーブルSUB-ASSY(センサ ツキ)を回転させない。

   3. ステアリングセンサ不良の場合はスパイラル ケーブルSUB-ASSY(センサ ツキ)で交換する。

   4. ステアリングセンサの動作点検(異音点検、ダイアグノーシスなど)のためにステアリングセンサを回転させる場合は、必ず直進状態であることを確認した上で、ステアリングホイールを取り付けた状態で点検する。

   5. スパイラル ケーブルSUB-ASSY(センサ ツキ)からステアリングセンサを取りはずさない。
