スパイラルケーブル  取り付け

準備品一覧

■ 警 告 ■

この整備作業には、SRSエアバッグシステムに影響する作業がある。作業する前に、必ずSRSエアバッグシステムの注意事項を確認すること。(要領は参照)

1. ターンシグナルスイッチをニュートラル位置にする。


   ■ 注 意 ■

   ターンシグナルスイッチのピンが折れるおそれがあるため、必ずニュートラル状態で行う。

2. ツメ3箇所をかん合させ、スパイラル ケーブルSUB-ASSY(センサ ツキ)を取り付ける。


   ■ 注 意 ■

   スパイラル ケーブルSUB-ASSY(センサ ツキ)を新品に交換する場合、ステアリング ホイールSUB-ASSYを取り付ける直前にスパイラル ケーブルSUB-ASSY(センサ ツキ)のロックピンを抜く。

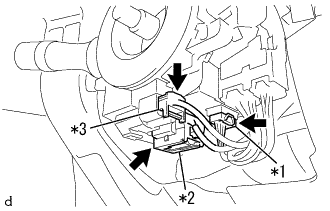

3. ステアリングセンサコネクターをスパイラル ケーブルSUB-ASSY(センサ ツキ)に接続する。


   イラスト内指示文字

   *1	ステアリングセンサコネクター
   *2	エアバッグ用コネクター
   *3	ホーンコネクター

4. エアバッグ用コネクターをスパイラル ケーブルSUB-ASSY(センサ ツキ)に接続する。


5. ホーンコネクターをスパイラル ケーブルSUB-ASSY(センサ ツキ)に接続する。


1. ツメのかん合を合わせ、ステアリングコラム カバー UPRを取り付ける。


1. ツメのかん合3箇所を合わせ、ステアリングコラム カバー LWRを取り付ける。


2. スクリュ3本をステアリングコラム カバー LWRに取り付ける。


   基準値

   T = 2.0 N・m{ 20 kgf・cm }

■ 注 意 ■

フロントタイヤが直進状態のこと。

1. IG OFFになっていることを確認する。


2. バッテリマイナスターミナルが切り離してあることを確認する。


   ■ 注 意 ■

   バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。





3. スパイラル ケーブルSUB-ASSY(センサ ツキ)を反時計方向に、ゆっくりロックするまで回す。


   イラスト内指示文字

   *a	ロックするまでゆっくり回す

   ■ 注 意 ■

   1. スパイラル ケーブルSUB-ASSY(センサ ツキ)断線防止のため、力をいれずに軽く回す。

   2. エアバッグのコネクタおよび配線を持って回さない。

   3. IG ONおよびバッテリマイナスターミナルを接続した状態で、スパイラル ケーブルSUB-ASSY(センサ ツキ)を回転させない。

   4. 断線することがあるため、指定された回転数異常にスパイラル ケーブルSUB-ASSY(センサ ツキ)を回転させない。


   □ 参 考 □

   スパイラル ケーブルSUB-ASSY(センサ ツキ)は最大約5回転する。





4. スパイラル ケーブルSUB-ASSY(センサ ツキ)をロックした位置から時計方向に2.5回転戻し、図の合わせマークを合わせる。


   イラスト内指示文字

   *1	合わせマーク
   *a	約2.5回転戻してマークを合わせる

1. 合わせマークを合わせ、ステアリング ホイールSUB-ASSYをステアリングコラムASSYに取り付ける。


2. ナットを取り付ける。


   基準値

   T = 50 N・m{ 510 kgf・cm }

1. IG OFFになっていることを確認する。


2. バッテリマイナスターミナルが切り離されていることを確認する。


   ■ 警 告 ■

   バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。





3. エアバッグ用コネクターをホーン ボタンASSYに接続する。


   イラスト内指示文字

   *1	エアバッグ用コネクター
   *2	ホーン用コネクター
   *a	押し込んでロックする

4. エアバッグ用コネクターのロックを押し込む。


   ■ 注 意 ■

   確実にロックさせる。

5. ホーン用コネクターをホーン ボタンASSYに接続する。






6. ホーン ボタンASSYを押し込んで、図の順にピン3箇所をかん合させ、ホーン ボタンASSYを取り付ける。


   ■ 注 意 ■

   1. 確実にピンをステアリングホイールASSYの取り付け穴に差し込む。

   2. 上部2箇所のピンを先にかん合させる。

   3. ホーン ボタンASSYが確実に取り付けられていることを確認する。


■ 警 告 ■

ホーンボタンASSYおよびステアリングホイールASSYの取替作業は、正しい手順で行う。

1. 衝突に巻き込まれていない車両



   1. 以下の項目に該当する場合は、ホーンボタンASSYを新品に交換する。(要領は参照)


      基準
      1. パッド表面部分に変色、ひび割れ、へこみ、欠けがある


2. 衝突しているが、エアバッグが作動していない車両



   1. ホーンボタンASSYを取りはずし、以下の項目に該当する場合は、ホーンボタンASSYを新品に交換する。(要領は参照)


      基準
      1. パッド表面部分に変色、ひび割れ、へこみ、欠けがある

      2. コネクタにすり傷、ひび割れ、破損がある

      3. 落下させた


   2. 以下の項目に該当する場合は、ホーンボタンASSYおよびステアリングホイールASSYを新品に交換する。


      1. ホーンボタンASSY:(要領は参照)

      2. ステアリングホイールASSY

      基準
      1. ホーンボタンASSYとステアリングホイールASSYが干渉してホーンボタンASSYの取り付けが困難

      2. ホーンボタンASSYとステアリングホイールASSYのすき間が不均一

      3. ステアリングホイールASSYのブラケット部が変形している


      ■ 注 意 ■

      ステアリングホイールASSYのブラケット部が変形している場合、修理は行わず新品に交換する。

1. IG ONにしたとき、ウォーニングランプが点灯することを確認する。


2. IG ONにしてから約6秒経過後、ウォーニングランプが消灯することを確認する。


   □ 参 考 □

   1. IG ONにし、約6秒経過後もウォーニングランプが点灯し続ける場合は、エアバッグ·プリテンショナーシステムに不具合が発生している。

   2. IG ONにしてから約6秒経過後もときどき点灯する場合、エアバッグウォーニングランプ系統の+B短絡、アース短絡または断線が考えられる。

   3. IG OFFまたはACC ONでも点灯する場合は、電源系またはコンビネーションメータASSYの故障が考えられる。
