クーラーコンプレッサASSY（1NZ-FE）  取り外し

準備品一覧

1. エアコンを次の条件で作動させる。


   条件	内容
   エンジン回転数	アイドリング
   作動時間	3分間以上
   A/Cスイッチ	ON
   ブロワーレベル	HI
   設定温度	MAX　COOL

   □ 参 考 □

   コンプレッサのロックなどでエアコンが作動できない場合は、作動は必要なし。

2. エンジンを停止する。


3. フロン回収再生機を接続し、冷媒ガスを抜き取る。


   ■ 注 意 ■

   フロン回収再生機使用の際は、取り扱い説明書に従い正しく使用する。

(要領は参照)

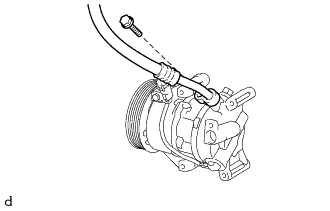

1. ボルトをはずし、サクション ホースSUB-ASSYを切り離す。


2. Oリングをサクション ホースSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したサクション ホースSUB-ASSYおよびコンプレッサASSY(プーリ ツキ)のかん合部にビニールテープを巻き、ゴミおよび水分などの浸入を防ぐ。

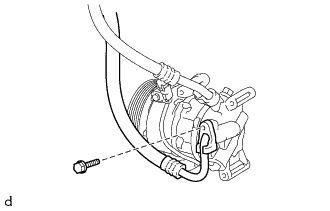

1. ボルトをはずし、ディスチャージ ホースSUB-ASSYを切り離す。


2. Oリングをディスチャージ ホースSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したディスチャージ ホースSUB-ASSYおよびコンプレッサASSY(プーリ ツキ)のかん合部にビニールテープを巻き、ゴミおよび水分などの浸入を防ぐ。

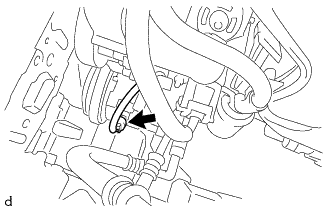

1. コネクターを切り離す。






2. ボルト4本をはずし、コンプレッサASSY(プーリ ツキ)を取りはずす。
