リヤドア ロックASSY RH  取り付け

準備品一覧

□ 参 考 □

本手順はRH側を示す。LH側はRH側と同じ手順で行う。

1. リヤドアインサイドロッキング ケーブルASSY RHをリヤドア ロックASSY RHに取り付ける。


1. リヤドアロックリモートコントロール ケーブルASSY RHをリヤドア ロックASSY RHに取り付ける。

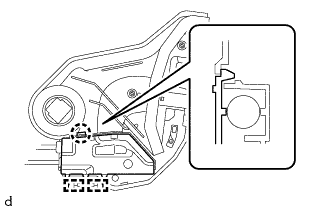

1. ガイド2箇所を合わせ、リヤドアロック カバーSUB-ASSY RHをリヤドア ロックASSY RHに取り付ける。


2. ツメをかん合させる。


■ 注 意 ■

1. 取りはずしたリヤドア ロックASSY RHを再使用する場合は、コネクター部のドアロックワイヤハーネスシールを必ず新品に取り替える。

2. コネクター部のドアロックワイヤハーネスシールにグリース、ほこり等を付着させない。

3. ドアロックワイヤハーネスシールの再使用および汚損したドアロックワイヤハーネスシールを使用した場合、コネクター部に水が浸入し、リヤドア ロックASSY RHの故障原因となる。


1. トヨタ純正ボデーグリースをリヤドア ロックASSY RHの摺動部に塗布する。


2. リヤドア ロックASSY RH再使用時



   1. 新品のドアロックワイヤハーネスシールをリヤドア ロックASSY RHに取り付ける。

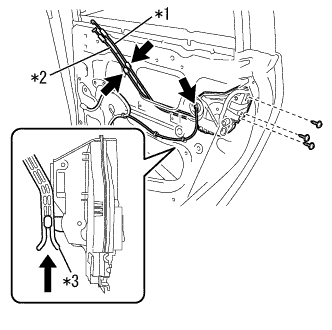

3. リヤドアロックにリヤドアアウトサイドハンドルフレームのリリースプレートを挿入して、リヤドアパネルにセットする。


   イラスト内指示文字

   *1	リヤドアインサイドロッキング ケーブルASSY RH
   *2	リヤドアロックリモートコントロール ケーブルASSY RH
   *3	リリースプレート

   □ 参 考 □

   リヤドアアウトサイドハンドルフレームのリリースプレートが、確実にリヤドア ロックASSY RHにかん合していることを確認する。

4. トルクスソケットレンチT30 を使用して、トルクススクリュ3本で、リヤドア ロックASSY RHを取り付ける。


   基準値

   T = 5.0 N・m{ 51 kgf・cm }

5. リヤドアインサイドロッキング ケーブルASSY RHおよびリヤドアロックリモートコントロール ケーブルASSY RHをクランプに取り付ける。


6. コネクターを接続する。(電子ドアロックあり)
