リヤドア ロックASSY RH  取り外し

準備品一覧

□ 参 考 □

本手順は、RH側を示す。LH側はRH側と同じ手順で行う。

1. コネクターを切り離す。(電子ドアロックあり)


2. リヤドアインサイドロッキング ケーブルASSY RHおよびリヤドアロックリモートコントロール ケーブルASSY RHをクランプから取りはずす。


3. トルクスソケットレンチＴ30 を使用して、トルクススクリュ3本 を取りはずす。

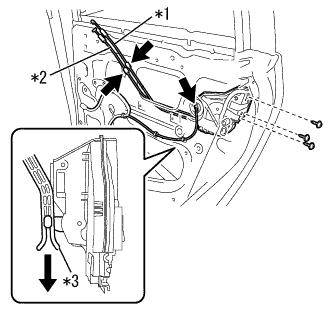

4. リヤドア ロックASSY RHを下方へずらし、リヤドアアウトサイドハンドルフレーム のリリースプレートから抜いて、リヤドア ロックASSY RHを取りはずす。


   イラスト内指示文字

   *1	リヤドアインサイドロッキング ケーブルASSY RH
   *2	リヤドアロックリモートコントロール ケーブルASSY RH
   *3	リリースプレート





5. リヤドア ロックASSY RH再使用時

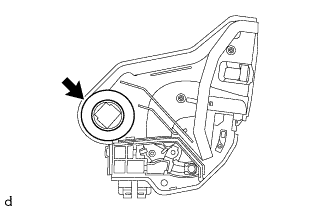

   1. ドアロックワイヤハーネスシールをリヤドア ロックASSY RHから取りはずす。

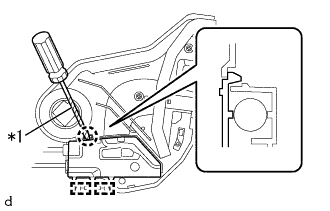

1. 保護テープを巻いたマイナス薄刃ドライバーを使用して、ツメのかん合をはずす。


   イラスト内指示文字

   *1

   保護テープ

2. ガイド2箇所をはずし、リヤドアロック カバーSUB-ASSY RHをリヤドア ロックASSY RHから取りはずす。

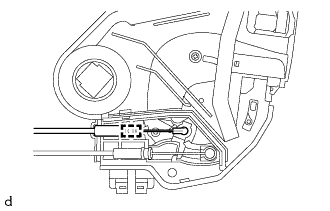

1. ガイドをはずし、リヤドアロックリモートコントロール ケーブルASSY RHをリヤドア ロックASSY RHから取りはずす。

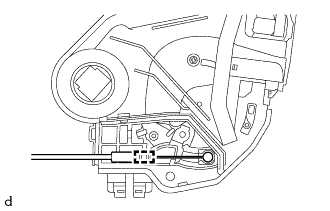

1. ガイドをはずし、リヤドアインサイドロッキング ケーブルASSY RHをリヤドア ロックASSY RHから取りはずす。
