DTC    P2121/19    アクセルセンサレンジ外れ

準備品一覧


回路説明


回路説明は参照。


ダイアグコード
SAE/TCCS
P2121/19
DTC検出条件
診断条件
IG ON
異常状態
以下の状態のどちらかが成立した時
  1. VPAおよびVPA2間の出力電圧の差が0.4V未満または1.2Vより高いとき(アクセルレータペダル全閉時のみ)
  2. VPAとVPA2の差が閾値以上のとき
異常期間
0.5秒以上
トリップ数
1トリップ
検出方法
常時モニター
検出に使用するセンサ/構成部品
アクセルレータ ペダル センサASSY
不具合箇所
  1. アクセルレータ ペダル センサASSY
  2. エンジンコントロール コンピュータ


機能説明


検出概要
VPAとVPA2間の出力電圧差が正常範囲外の場合、エンジンコントロール コンピュータはアクセルレータペダルセンサASSYに異常があると判断し、チェックエンジンウォーニングランプを点灯し、ダイアグコードを記憶する。

確認走行
確認走行を行うことにより、ダイアグコードの再現確認をすることができる。


A256657J03


  1. DLC3にGTSを接続する。
  2. IG ONにする。
  3. GTSをONにする。
  4. GTSの画面表示に従い、ダイアグコードを消去する。(要領は参照)
  5. IG OFFにして、30秒間待機する。
  6. IG ONにして、5秒間待機する。(A)
  7. GTSをONにする。
  8. GTSを使用して、以下のメニュー項目を選択する。: パワートレイン / エンジン / データモニタ / アクセルセンサNo,1電圧比、アクセルセンサNo,2電圧比
  9. アクセルレータペダルを[アクセルセンサNo,1電圧比]が30%、[アクセルセンサNo,2電圧比]が46%を狙ってゆっくり踏み込み、その後ゆっくり離す。(B)
  10. GTSの画面表示に従い、ダイアグコードを確認する。

    □ 参 考 □
    1. ダイアグコード(現在ダイアグコードおよび仮ダイアグコード)が出力する場合は、システムに異常がある。
    2. ダイアグコード(現在ダイアグコードおよび仮ダイアグコード)が出力しない場合は、以下に進む。

  11. GTSを使用して、以下のメニュー項目を選択する。: パワートレイン / エンジン / 作業サポート / ダイアグ判定結果確認
  12. 次画面にて、確認を行うダイアグコードを入力する。
  13. 判定結果を確認する。

    表示項目
    		内容
    正常
    1. ダイアグコードの判定が完了
    2. システム正常
    異常
    1. ダイアグコードの判定が完了
    2. システム異常
    判定中
    1. ダイアグコードの判定が未完了
    2. 検出条件を確認後、走行テストを実施
    判定不可
    1. ダイアグコードの判定が実施できない
    2. 前提条件が成立していないダイアグコード数がエンジンコントロール コンピュータに記憶できる上限に達している
    3. 検出条件を確認後、走行テストを実施
  14. 判定結果が判定中または判定不可の場合は、再度確認走行を実施し、判定結果を確認する。


点検手順


□ 参 考 □
GTSを使用してフリーズフレームデータを読み取る。フリーズフレームデータには不具合発生時のエンジン稼動状態の一部が記録されており、それらの情報がトラブルシュートを行う際に役立つ。


手順1ダイアグコード読み取り

  1. DLC3にGTSを接続する。

  1. IG ONにする。

  1. GTSをONにする。

  1. GTSの画面表示に従い、ダイアグコードを確認する。(要領は参照)

    結果
    結果
    		飛び先
    P2121/19が出力される
    		A
    P2121/19以外にも、ダイアグコードが出力される
    		B



B
関連するダイアグコードチャートへ （要領は 参照）
A


手順2GTSデータ読み取り（アクセルセンサNo,1電圧、アクセルセンサNo,2電圧）

  1. DLC3にGTSを接続する。



    FI07052J10

  1. IG ONにする。

  1. GTSをONにする。

  1. GTSを使用して、以下のメニュー項目を選択する。: パワートレイン / エンジン / データモニタ / アクセルセンサNo,1電圧およびアクセルセンサNo,2電圧

  1. データモニタを読み取る。

    電圧値
    アクセルペダルの状態
    		アクセルセンサNo,1電圧
    		アクセルセンサNo,2電圧
    全閉
    		0.5 to 1.1V
    		1.2 to 2.0V
    全開
    		2.6 to 4.5V
    		3.4 to 4.75V

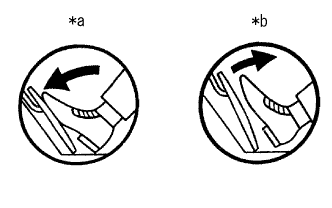

    イラスト内指示文字
    *a
    		全開
    *b
    		全閉



NG
手順 3 へ
OK

常時発生しない問題の点検 （要領は 参照）

手順3アクセルレータ ペダル センサASSY交換

  1. アクセルレータ ペダル センサASSYを交換する。(要領は参照)


次へ


手順4ダイアグコード消去

  1. DLC3にGTSを接続する。

  1. IG ONにする。

  1. GTSをONにする。

  1. GTSの画面表示に従い、ダイアグコードを消去する。(要領は参照)

  1. IG OFFにして、30秒間待機する。


次へ


手順5作動確認運転実施

  1. 確認走行を行う。(機能説明の確認走行を参照)

  1. GTSの画面表示に従い、ダイアグコードを確認する。(要領は参照)

    結果
    結果
    		飛び先
    P2121/19が出力される
    		A
    ダイアグコードが出力されない
    		B



B
終了
A

エンジンコントロール コンピュータ交換 （要領は 参照）
