ヘッドランプASSY LH  組み付け

新品のヘッドランプ レベリングモータ ベース パッキンを取り付ける。

ヘッドランプレベリング モータ LHを差し込む。

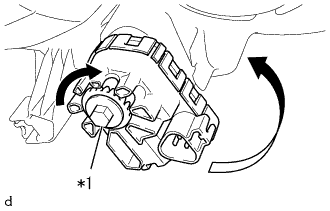

エーミングスクリュを図の矢印方向に回し、シャフトをかん合させる。

イラスト内指示文字

*1

エーミングスクリュ

図の矢印方向に回し、ヘッドランプレベリング モータ LHを取り付ける。

□ 参 考 □

ヘッドランプASSY RHのヘッドランプレベリング モータ RHは、図の矢印の反対方向に回す。

フロントターンシグナルランプ バルブをフロントターンシグナルランプソケットに取り付ける。

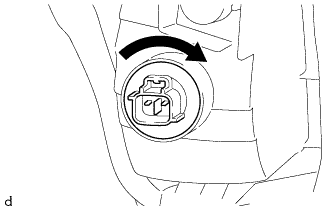

図の矢印方向に回し、フロントターンシグナルランプ バルブをフロントターンシグナルランプソケットと一体で取り付ける。

クリアランスランプ バルブをクリアランスランプソケットに取り付ける。

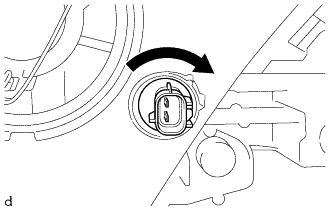

図の矢印方向に回し、クリアランスランプ バルブをクリアランスランプソケットと一体で取り付ける。

ヘッドランプ NO.1 バルブを取り付ける。

■ 注 意 ■

バルブのガラス部に手を触れない。

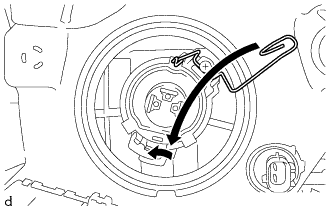

図のようにセットスプリングをロックする。

ソケットカバーを取り付ける。
