ヘッドランプASSY LH  分解

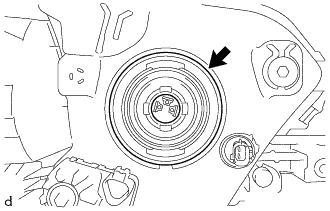

ソケットカバーを取りはずす。

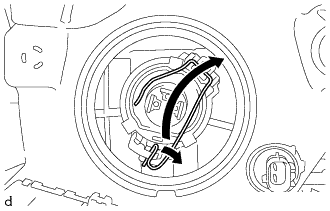

図のようにセットスプリングのロックをはずす。

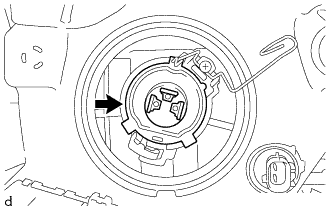

ヘッドランプ NO.1 バルブを取りはずす。

■ 注 意 ■

バルブのガラス部に手を触れない。

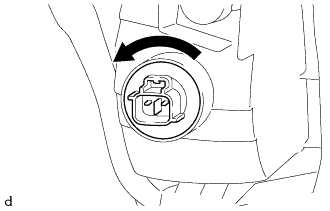

図の矢印方向に回し、クリアランスランプソケットを取りはずす。

クリアランスランプ バルブをクリアランスランプソケットから取りはずす。

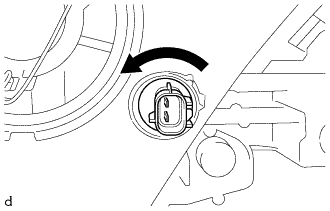

図の矢印方向に回し、フロントターンシグナルランプソケットを取りはずす。

フロント ターンシグナルランプ バルブをフロントターンシグナルランプソケットから取りはずす。

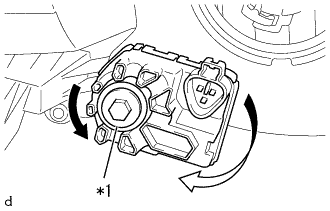

図の矢印方向にヘッドランプレベリング モータ LHを回し、かん合をはずす。

□ 参 考 □

ヘッドランプASSY RHのヘッドランプレベリング モータ RHは、図の矢印の反対方向に回す。

エーミングスクリュを図の矢印方向に回し、シャフトのかん合をはずす。

イラスト内指示文字

*1

エーミングスクリュ

手前に引き、ヘッドランプレベリング モータ LHを取りはずす。

ヘッドランプ レベリングモータ ベース パッキンをヘッドランプユニット LHから取りはずす。

■ 注 意 ■

水入りの原因になるので一度取りはずしたら、必ず新品のヘッドランプ レベリングモータ ベース パッキンに交換する。
