ヘッドランプASSY LH  取り付け

準備品一覧

1. 各コネクターを接続する。






2. スクリューおよびボルト2本で、ヘッドランプASSY LHを取り付ける。


   基準値

   T = 1.4 N・m{ 14 kgf・cm } (スクリュー)

   T = 6.0 N・m{ 61 kgf・cm } (ボルト)

   イラスト内指示文字

   	スクリュー
   	ボルト

(要領は参照)

基準値

T = 5.4 N・m{ 55 kgf・cm }

□ 参 考 □

1. ロービームでヘッドランプ調整を行う。

2. ロービームテスターを使用する場合は、“ヘッドランプ光軸調整( ロービームテスター使用時)”　、“ヘッドランプ 光度点検( ロービームテスター使用時)”を行う。

3. ロービームテスターが使用できない場合は、“ヘッドランプ光軸調整( ロービームスクリーン使用時)”　、“ヘッドランプ 光度点検( ロービームスクリーン使用時)”を行う。

4. ハイビームは、“ヘッドランプ光軸調整( ハイビームテスター使用時)”　、“ヘッドランプ光度点検( ハイビームテスター使用時)”を行う。

5. ヘッドランプテスターは1ｍ 手動式を使用して、調整要領を示している。


1. タイヤ空気圧を規定値に調整する。(要領は参照)


2. 運転席に１名乗車する。


3. エンジンを始動し、バッテリを充電状態にする。






4. レベリングスイッチのダイヤルを０にする。


1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. テスターを車両に正対させる。






3. ヘッドランプテスターをセットする。


   イラスト内指示文字

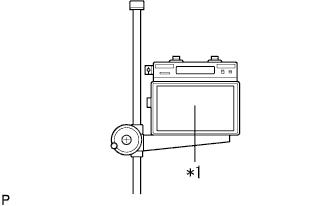

   *1

   集光レンズ




   1. テスターの角度調整つまみを下方10cm、左右0cmにする。






   2. ヘッドランプの中心にテスターの集光レンズを合わせる。


      イラスト内指示文字

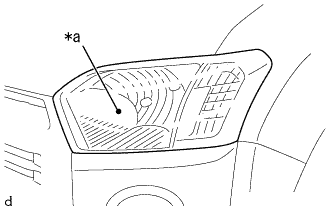

      *a	集光マーク(ヘッドランプ中心)

4. 他方ランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. ヘッドランプのアウタレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。

   2. 光を通さないもので覆う場合は3分以内とする。


5. ヘッドランプをロービームで点灯する。






6. 使用するヘッドランプテスターの取扱説明書に基づき、ロービームの光軸を調整する。


   イラスト内指示文字

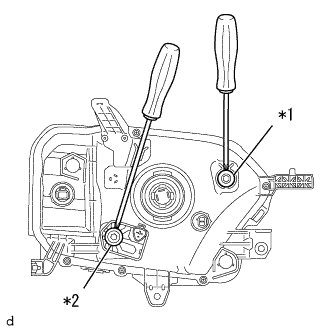

   *1	左右エーミングスクリュ
   *2	上下エーミングスクリュ

   ■ 注 意 ■

   エーミングスクリュは締め込み方向で調整する（緩め方向に調整する場合は、一度緩めてから再度締め込む）。

1. 光軸調整後、光度をヘッドランプテスターで点検する。


   基準値

   6400 カンデラ以上


1. 厚手の白紙を用意する。

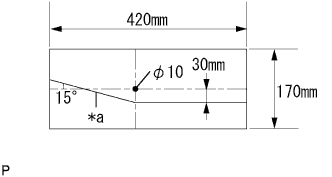

2. 図の調整用スクリーンを作成する。


   イラスト内指示文字

   *a

   基準線





3. テスターとヘッドランプレンズの距離を３ｍにする。


   イラスト内指示文字

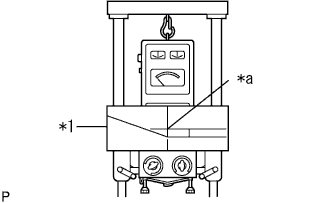

   *1	スクリーン
   *a	“+”テスター集光部レンズ中心

4. テスターを車両に正対させる。


5. ヘッドランプテスターをセットする。







   1. ヘッドランプの中心にテスターの集光レンズを合わせる。


      イラスト内指示文字

      *a	集光マーク(ヘッドランプ中心)

   2. テスターの集光レンズ中心に調整用スクリーンの中心穴を合わせ、テープなどで貼り付ける。


6. ヘッドランプをロービームで点灯する。






7. 基準線から大きくはずれる場合は、明暗分割線を基準線の位置に合うようにロービームの光軸を調整する。


   イラスト内指示文字

   *1	左右エーミングスクリュ
   *2	上下エーミングスクリュ

   ■ 注 意 ■

   エーミングスクリュは締め込み方向で調整する。（緩め方向に調整する場合は、一度緩めてから再度締め込む）

1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. テスターを車両に正対させる。






3. ヘッドランプテスターをセットする。


   イラスト内指示文字

   *1

   集光レンズ




   1. テスターの角度調整つまみを下方11cm、左方23cmにする。






   2. ヘッドランプの中心にテスターの集光レンズを合わせる。


      イラスト内指示文字

      *a	集光マーク(ヘッドランプ中心)

4. 他方ランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. ヘッドランプのアウタレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。

   2. 光を通さないもので覆う場合は3分以内とする。


5. ヘッドランプをロービームで点灯する。


6. 光軸調整後、光度をヘッドランプテスターで点検する。


   基準値

   6400 カンデラ以上


   □ 参 考 □

   自動式の試験機の場合は、光度が最大となる点における光度を測定する。

1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. テスターを車両に正対させる。






3. ヘッドランプテスターをセットする。


   イラスト内指示文字

   *1

   集光レンズ




   1. テスターの角度調整つまみを下方ヘッドランプ中心の高さ1/5cm、左右とも0cmにする。（左側ヘッドランプ）


   2. テスターの角度調整つまみを下方ヘッドランプ中心の高さ1/5cm、左方5cmにする。（右側ヘッドランプ）






   3. ヘッドランプの中心にテスターの集光レンズを合わせる。


      イラスト内指示文字

      *a	集光マーク(ヘッドランプ中心)

4. 他方ランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. ヘッドランプのアウタレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。

   2. 光を通さないもので覆う場合は３分以内とする。


5. ヘッドランプをハイビームで点灯する。






6. 使用するヘッドランプテスターの取扱説明書に基づき、ハイビームの光軸を調整する。


   イラスト内指示文字

   *1	左右エーミングスクリュ
   *2	上下エーミングスクリュ

   ■ 注 意 ■

   エーミングスクリュは締め込み方向で調整する。（緩め方向に調整する場合は、一度緩めてから再度締め込む。)

1. 光軸調整後、光度をヘッドランプテスターで点検する。


   基準値

   12000 カンデラ以上
