ハザードウォーニングシグナル スイッチASSY  単体点検

準備品一覧



1. ハザードウォーニングシグナル スイッチASSY点検

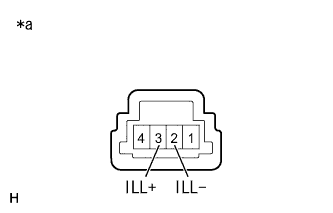

    E136319J10

  1. 抵抗値測定

    1. 各端子間の抵抗値を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      1 - 4
      		スイッチON
      		1 Ω未満
      1 - 4
      		スイッチOFF
      		10 kΩ以上

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (ハザードウォーニングシグナル スイッチASSY)

  2. イルミネーション点検

    1. コネクターの各端子にバッテリ電圧を加えたとき、イルミネーションの点灯状態を点検する。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 3(ILL+)
      バッテリマイナス → 2(ILL-)
      		点灯する
