ステアリングコラムASSY  組み付け

準備品一覧

1. ステアリングコラムSUB-ASSYのセレーション部に専用グリースを塗布する。


   イラスト内指示文字

   専用グリース

   ■ 注 意 ■

   部品に同梱されている専用グリースを塗布する。





2. ボルト2本で、パワーステアリングモータASSYをステアリングコラムSUB-ASSYに仮付けする。


   ■ 注 意 ■

   1. 取り付け向きを間違えないように注意する。

   2. ボルト2本はパワーステアリングモータASSYを位置決めするために取り付けるため、座面が接触しない程度にとどめる。

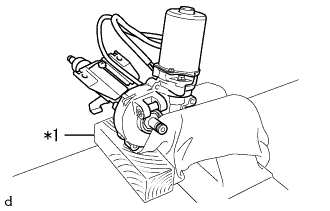

3. 図のように、アルミ板および布を介してステアリングコラムASSYをバイスに固定する。


   イラスト内指示文字

   *1

   木片

   ■ 注 意 ■

   1. ステアリングコラムASSYが変形するおそれがあるので、バイスを強く締めすぎない。

   2. パワーステアリングモータASSYが真上を向くように固定する。

   3. ステアリングコラムASSYが落下しないように、木片などで支える。

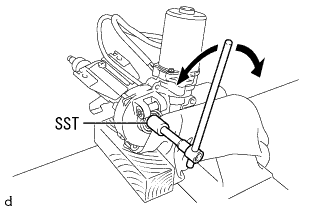

4. SSTを使用して、ステアリングメインシャフトを1回転/秒の速度で左右に180°ずつ、2 to 3回往復回転させ、パワーステアリングモータASSYを調芯する。


   SST

   09616-00011


5. ボルト2本を締め付ける。


   基準値

   T = 19 N・m{ 189 kgf・cm }

   ■ 注 意 ■

   ボルトを締め付ける際、パワーステアリングモータASSYに横方向の力を加えない。

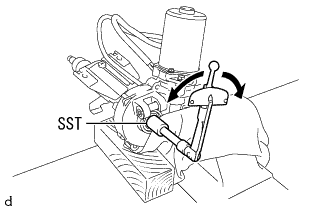

6. SSTおよびトルクレンチを使用して、1回転/4秒程度の一定速度で回転させた時の回転トルクを測定する。


   SST

   09616-00011


   基準値

   プレロード
   1.45 N·m (14.8 kgf·cm)以下


   ■ 注 意 ■

   回転中に異常な引っかかりが無いこと。

   基準値を超えた場合は、再度パワーステアリングモータASSYを調芯する。






7. 図のようにワイヤハーネスをテーピングし、新品のクランプ2個を取り付ける。









   イラスト内指示文字

   *1

   クランプ NO.2

   *2

   クランプ NO.3




   1. ハーネスクランプおよびテーピング位置


      A	モーターハーネスクランプA位置	358 to 378 mm
      B	モーターハーネスクランプB位置	152 to 168 mm
      C	モーターハーネステープA位置	60 to 100 mm
      D	モーターハーネステープB位置	80 to 100 mm
      E	センサーハーネスクランプ位置	373 to 393 mm
      F	センサーハーネステープ位置	105 mm





8. 新品のステアリングコラム プロテクタ NO.1の切り欠きにトルクセンサワイヤーを通す。






9. ステアリングコラム プロテクタ NO.1をステアリングコラムASSYに取り付け、クランプをかん合させる。


   ■ 注 意 ■

   ワイヤハーネスがステアリングコラム プロテクタ NO.1とステアリングコラムASSYとの間に噛み込まないように注意する。





10. ワイヤハーネスのクランプNO.2をステアリングコラム プロテクタ NO.1に取り付ける。






11. 新品のクランプ NO.1をステアリングコラム プロテクタ NO.1の溝に通し、図のAの範囲内になるように締め付けて、ステアリングコラム プロテクタ NO.1およびワイヤハーネスをパワーステアリングモータASSYに固定する。


    ■ 注 意 ■

    ステアリングコラム プロテクタ NO.1にガタつきが無いこと。

    □ 参 考 □

    1. クランプ締結力 200N {20kgf}

    2. ステアリングコラム プロテクタ NO.1にペイントを塗布する。


12. クランプ NO.1の余長をカットする。


1. ツメ2箇所をかん合させ、イグニッション OR スタータ スイッチASSYをステアリングコラムブラケットASSY UPRに取り付ける。


1. スクリュで、キー インタロック ソレノイドをステアリングコラムブラケットASSY UPRに取り付ける。


   基準値

   T = 1.5 N・m{ 15 kgf・cm }

1. イグニッションスイッチロックシリンダASSYをACCの位置に合わせる。






2. イグニッションスイッチロックシリンダASSYをステアリングコラムブラケットASSY UPRに挿入する。


   ■ 注 意 ■

   イグニッションスイッチロックシリンダASSYが確実に固定されていることを確認する。

1. ツメ2箇所をかん合させ、アンロックウォーニング スイッチASSYをステアリングコラムブラケットASSY UPRに取り付ける。


   □ 参 考 □

   図の矢印方向へずらしながらアンロックウォーニング スイッチASSYを取り付ける。

1. キーを抜いたとき、ステアリングロック機構が作動することを点検する。






2. キーを差し、ACCの位置にしたとき、ステアリングロック機構が解除されることを点検する。


1. アルミ板を介して、ステアリングコラムASSYをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。





2. ステアリングコラムアッパ W/スイツチブラケツトASSYを新品のステアリングロックセットボルトで取り付け、ステアリングロックセットボルトがねじ切れるまで締め付ける。


1. 合わせマークを合わせ、ステアリング コラムASSYにステアリングインタミディエイト シャフトASSYをステアリング コラムASSYに取り付ける。


   イラスト内指示文字

   *a

   合わせマーク




   □ 参 考 □

   ステアリング コラムASSYまたはステアリングインタミディエイト シャフトASSYいずれかを新品交換時は、合わせマークが無いため、ステアリング コラムASSYシャフトのマーキング(桃色)とステアリングインタミディエイト シャフトASSYのスリットを合わせて取り付ける。

   イラスト内指示文字

   *a	マーキング(桃色)
   *ｂ	スリット

2. ボルトを取り付ける。


   □ 参 考 □

   ボルトの締め付けは、ステアリングスライディングヨークSUB-ASSYをステアリングギヤASSYに接続してから行なう。
