ステアリングコラムASSY  取り外し

準備品一覧

(要領は参照)

■ 警 告 ■

エアバッグおよびプリテンショナーシステムはバックアップ電源を備えているため、バッテリマイナスターミナルを切り離してから90秒以内に作業を開始すると、エアバッグが作動するおそれがある。

(要領は参照)

■ 警 告 ■

一時的にでもホーン ボタンASSYを保管する場合は、必ず展開面を上向きにする。

1. IG OFFになっていることを確認する。


2. バッテリマイナスターミナルが切り離されていることを確認する。


   ■ 警 告 ■

   バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。





3. マイナスドライバーを使用して、図の順にバネ3箇所を押し込み、ピン3箇所のかん合をはずす。


   イラスト内指示文字

   *1

   バネ

   ■ 注 意 ■

   ホーン ボタンASSYが、落ちないように手で軽く抑える。

   □ 参 考 □

   マイナスドライバーをステアリングホイールASSYのサービスホールに挿入する。

4. ホーン ボタンASSYを車両後方に引き出す。


   ■ 注 意 ■

   ホーン ボタンASSYを引き出す際、配線を引っ張らない。





5. ホーン用コネクターを切り離す。


   イラスト内指示文字

   *1	保護テープ
   *2	エアバッグ用コネクタ
   *3	ホーン用コネクタ
   *a	ロックを解除する

6. 保護テープを巻いたマイナス薄刃ドライバーを使用して、エアバッグ用コネクターのロックを引き上げて解除する。


7. 保護テープを巻いたマイナス薄刃ドライバーを使用して、エアバッグ用コネクターを切り離し、ホーン ボタンASSYを取りはずす。


1. ナットをはずし、ステアリング ホイールSUB-ASSYとステアリングコラムASSYに合わせマークをつける。


   イラスト内指示文字

   *a

   合わせマーク





2. SSTを使用して、ステアリング ホイールSUB-ASSYを取りはずす。


   SST

   09950-50013   (09951-05010, 09952-05010, 09953-05020, 09954-05021)


   ■ 注 意 ■

   SSTのセンターボルト(09953-05020)のねじ部および先端部に少量のモリブデングリースを塗布して使用する。

1. スクリュ3本およびツメのかん合3箇所をはずし、チルトレバーをフリーにして、ステアリングコラム カバー LWRを取りはずす。


1. ツメのかん合をはずし、ステアリングコラム カバー UPRを取りはずす。


1. 各コネクターをターンシグナルスイッチASSY　W/スパイラルケーブルから切り離す。






2. プライヤーを使用してクランプをゆるめ、薄刃マイナスドライバーを使用してツメを上へ起こし、ターンシグナルスイッチASSY W/スパイラルケーブルをステアリングコラムASSY から取りはずす。


   イラスト内指示文字

   *a	クランプをゆるめる
   *b	ツメを持ち上げる

1. フロアカーペットをめくり、クリップ２個をはずしてコラムホールカバーサイレンサ シートを取りはずす。


1. ステアリングインタミディエイト シャフトASSYおよびステアリングギヤASSYに合わせマークを付ける。


   イラスト内指示文字

   *1	ステアリングインタミディエイト シャフトASSY
   *a	合わせマーク

2. ボルトBをゆるめる。


3. ボルトAをはずし、ステアリングインタミディエイト シャフトASSYをステアリングギヤASSYから切り離す。

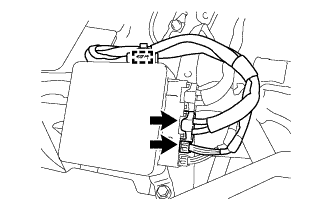

1. コネクター2個をパワーステアリングコンピュータ ASSY から切り離す。


2. ワイヤーハーネスのクランプをパワーステアリングコンピュータ ASSY から切り離す。


3. 各コネクターおよびワイヤハーネスのクランプをステアリングコラムASSYから切り離す。

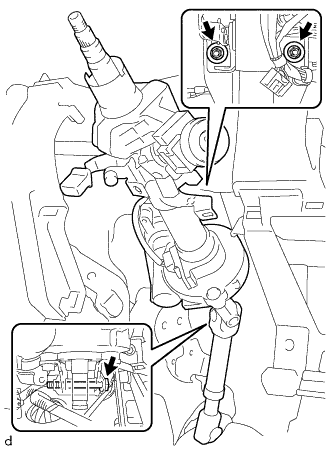

4. スルーボルトおよびナット2個をはずし、ステアリングコラムASSYをインストルメントパネルリインホースメントASSYから取りはずす。
