Система приборов и указателей — Расположение выводов ЭБУ



  1. Комбинация приборов в сборе


    1. Проверка входных и выходных сигналов


      E219768J06


      1. Проверьте каждый вывод, прикладывая щуп тестера с обратной стороны разъема жгута проводов автомобиля при подключенном разъеме.

        Эталонное значение

        Номер вывода (Символ)
        		 Вход/Выход
        		 Параметр
        		 Условие проверки
        		 Эталонное значение
        E64-5(SI) ↔ Масса кузова
        		 Вход
        		 Осциллограмма
        		 Движение со скоростью прибл. 20 км/ч
        		 Генерация импульсов
        (Осциллограмма 1)
        E64-6(+S) ↔ Масса кузова
        		 Выход
        		 Осциллограмма
        		 Движение со скоростью прибл. 20 км/ч
        		 Генерация импульсов
        (Осциллограмма 1)
        E64-9(S) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, лампа аварийного давления масла: горит → гаснет
        		 Ниже 1 В → от 11 до 14 В
        E64-11(CHK) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор Check Engine: горит → гаснет
        		 Ниже 1 В → от 11 до 14 В
        E64-12(SW) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, уровень тормозной жидкости: MAX → MIN (горит индикатор уровня тормозной жидкости)
        		 Ниже 1 В → от 11 до 14 В
        E64-13(CHG-) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Двигатель запущен, индикатор заряда аккумулятора: горит → гаснет
        		 Ниже 1 В → от 11 до 14 В
        E64-14(-) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор дальнего света: горит → гаснет
        		 Ниже 1 В → от 11 до 14 В
        E64-16(L) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Уровень топлива: F → E
        		 Ниже 1 В → от 4.5 до 9.0 В
        E64-19(+) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор дальнего света: горит → гаснет
        		 от 11 до 14 В → ниже 1 В
        E64-20(ILL+) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Переключатель света (TAIL): ВЫКЛ → ВКЛ
        		 Ниже 1 В → от 11 до 14 В
        E64-21(ET) ↔ Масса кузова
        		 -
        		 Сопротивление
        		 Всегда
        		 Менее 1 Ом
        E64-23(SW) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Двери (кроме водительской): открыты → закрыты *3
        		 Ниже 1 В → от 11 до 14 В
        E64-24(SW2) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Водительская дверь: открыта → закрыта
        		 Ниже 1 В → от 11 до 14 В
        E64-27(KSW) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Ключ: вставлен → не вставлен
        		 Ниже 1 В → от 11 до 14 В
        E64-31(CANL) ↔ Масса кузова
        		 Вход/Выход
        		 Осциллограмма
        		 Двигатель остановлен, зажигание (IG) ВКЛ
        		 Генерация импульсов
        E64-32(CANH) ↔ Масса кузова
        		 Вход/Выход
        		 Осциллограмма
        		 Двигатель остановлен, зажигание (IG) ВКЛ
        		 Генерация импульсов
        E64-35(SW) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, ремень водителя: не пристегнут → пристегнут
        		 Ниже 1 В → от 11 до 14 В
        E64-37(PKB) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор стояночного тормоза: горит → гаснет
        		 Ниже 1 В → от 11 до 14 В
        E64-39(IG+) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG): ВЫКЛ → ВКЛ
        		 Ниже 1 В → от 11 до 14 В
        E64-40(B) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Всегда
        		 от 11 до 14 В
        E65-1(B) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Всегда
        		 от 11 до 14 В
        E65-3(HAZ) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, кнопка аварийной сигнализации: ВЫКЛ → ВКЛ
        		 от 11 до 14 В → ниже 1 В
        E65-7 (LR) ↔ Масса кузова
        		 Выход
        		 Напряжение
        		 Правый указатель поворота: мигает → выключен
        		 от 11 до 14 В ↔ менее 1 В
        E65-9(ER) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Переключатель правого поворота: ВЫКЛ → ВКЛ
        		 от 11 до 14 В → ниже 1 В
        E65-10(EL) ↔ Масса кузова
        		 Вход
        		 Напряжение
        		 Переключатель левого поворота: ВЫКЛ → ВКЛ
        		 от 11 до 14 В → ниже 1 В
        E65-11(S) ↔ Масса кузова *1
        		 Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор задних противотуманных фар: горит → гаснет
        		 от 11 до 14 В → ниже 1 В
        E65-12(FOG) ↔ Масса кузова *2
        		Вход
        		 Напряжение
        		 Зажигание (IG) ВКЛ, индикатор передних противотуманных фар: горит → гаснет
        		 от 11 до 14 В → ниже 1 В
        E65-13(LL) ↔ Масса кузова
        		 Выход
        		 Напряжение
        		 Левый указатель поворота: мигает → выключен
        		 от 11 до 14 В ↔ менее 1 В

        1. *1: С задними противотуманными фарами
        2. *2: С передними противотуманными фарами
        3. *3: Проверять при закрытой водительской двери.

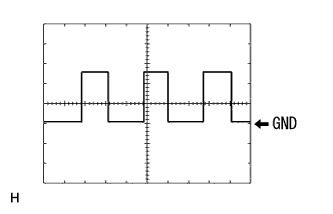

        2. E149152J06

      2. Осциллограмма 1
        Параметр
        		 Содержание
        Выводы проверки
        		 E64-5(SI) - Масса кузова
        E64-6(+S) - Масса кузова
        Настройки прибора
        		 5 В/дел, 20 мс/дел
        Условие проверки
        		 Движение со скоростью прибл. 20 км/ч

        □ СПРАВКА □
        При увеличении скорости автомобиля период импульсов сокращается.
