フロントドライブシャフト（1NZ-FE）  組み付け

準備品一覧

1. SST、鉄板およびプレスを使用して、新品のフロントドライブシャフトベアリングをフロントドライブインボードジョイントASSY RHに圧入する。


   SST

   09710-30021   (09710-03141)


   イラスト内指示文字

   *1	鉄板
   *2	プレス





2. SSTを使用して、新品のスナップリングを取り付ける。


   SST

   09905-00012


   ■ 注 意 ■

   スナップリングは確実に取り付ける。

1. SST、鉄板およびプレスを使用して、新品のフロントドライブシャフトダストカバーLHを圧入する。


   SST

   09527-10011


   ■ 注 意 ■

   1. フロントドライブシャフトダストカバーLHの取り付け方向を間違えない。

   2. フロントドライブインボードジョイントASSY LH端面まで圧入する。

   3. フロントドライブシャフトダストカバーLHを変形させない。


   イラスト内指示文字

   *1	鉄板
   *2	プレス

□ 参 考 □

LH側と同様に取り付ける。

1. SST、鉄板およびプレスを使用して、新品のフロントドライブシャフトダストカバーRHを圧入する。


   SST

   09527-10011


   基準値(A)

   102.1 to 103.1 mm


   ■ 注 意 ■

   1. フロントドライブシャフトダストカバーRHの取り付け方向を間違えない。

   2. フロントドライブシャフトダストカバーRHを変形させない。

   3. フロントドライブシャフトダストカバーRHを圧入しすぎない。


   イラスト内指示文字

   *1	鉄板
   *2	プレス

□ 参 考 □

LH側およびRH側は同様の手順で行う。

1. 保護テープをフロントドライブアウトボードジョイントシャフトASSY(インボード側)のスプライン部に巻く。


   イラスト内指示文字

   *1

   保護テープ





2. 図のように、新品の各部品をフロントドライブフロントドライブアウトボードジョイントシャフトASSYに順に取り付ける。


   イラスト内指示文字

   *1	フロントドライブアウトボードジョイントシャフトASSY
   *2	フロントアクスルアウトボードジョイントブーツクランプNO.2
   *3	ドライブシャフトアウトボードジョイントブーツ
   *4	フロントアクスルアウトボードジョイントブーツクランプ
   	アウトボード側
   	インボード側
   	部品挿入方向




   1. フロントアクスルアウトボードジョイントブーツクランプNO.2


   2. ドライブシャフトアウトボードジョイントブーツ


   3. フロントアクスルアウトボードジョイントブーツクランプ


3. フロントドライブアウトボードジョイントシャフトASSYのアウトボードジョイント部およびドライブシャフトアウトボードジョイントブーツ内にグリースを充てんする。


   参考値

   116 to 126 g


4. ドライブシャフトアウトボードジョイントブーツをフロントドライブアウトボードジョイントシャフトASSYの溝に取り付ける。


   ■ 注 意 ■

   1. ドライブシャフトアウトボードジョイントブーツのかん合溝部にグリースを付着させない。

   2. ドライブシャフトアウトボードジョイントブーツ内部に異物を混入させない。


■ 警 告 ■

作業中は保護手袋を着用する｡

1. フロントアクスルアウトボードジョイントブーツクランプLH NO.2をドライブシャフトアウトボードジョイントブーツに取り付け、レバーを仮曲げする｡


   ■ 注 意 ■

   1. フロントアクスルアウトボードジョイントブーツクランプLH NO.2をガイド溝に正しくセットする。

   2. レバーを仮曲げする際、バンドおよびレバーに曲がりがないこと。

   3. ガイド溝に正しくセットし、なるべく車両内側に配置する。






2. 図のように、アウトボードジョイント部を作業面に押し付けた状態のまま、片方の手に体重をのせて、前方に転がす要領でレバーを折り込み、“カチッ”と音がするまでジョイントを前方に転がす。


   ■ 注 意 ■

   1. デフレクタを傷付けない｡

   2. アウトボードジョイント部を作業面から浮かせない。


   イラスト内指示文字

   *1	デフレクタ
   	体重
   	接地
   	前方に転がす





3. プラスチックハンマーを使用して、バックルをたたいて固定させ、バックル端部とレバー終端部のすき間を面一にする。


   ■ 注 意 ■

   1. ドライブシャフトを強くたたきすぎない。

   2. ドライブシャフトアウトボードジョイントブーツを傷付けない。


   イラスト内指示文字

   *1

   バックル

□ 参 考 □

LH側と同様に取り付ける。

■ 警 告 ■

作業中は保護手袋を着用する｡

1. フロントアクスルアウトボードジョイントブーツクランプLHをドライブシャフトアウトボードジョイントブーツに取り付け、レバーを仮曲げする｡


   ■ 注 意 ■

   1. フロントアクスルアウトボードジョイントブーツクランプLHをガイド溝に正しくセットする。

   2. レバーを仮曲げする際、バンドおよびレバーに曲がりがないこと。






2. 図のようにウォーターポンププライヤーを使用して、“カチッ”と音がするまでフロントアクスルアウトボードジョイントブーツクランプLHをはさみ込み、仮止めをする｡


   ■ 注 意 ■

   ドライブシャフトアウトボードジョイントブーツを傷付けない。

   イラスト内指示文字

   *a	ウォーターポンププライヤー先端がレバー中央付近





3. プラスチックハンマーを使用して、バックルをたたいて固定させ、バックル端部とレバー終端部のすき間を面一にする。


   ■ 注 意 ■

   1. ドライブシャフトを強くたたきすぎない。

   2. ドライブシャフトアウトボードジョイントブーツを傷付けない。


   イラスト内指示文字

   *1

   バックル

□ 参 考 □

LH側と同様に取り付ける。

1. 図のように、フロントドライブシャフトダンパLHおよび新品のフロントドライブシャフトダンパクランプLH2個をフロントドライブアウトボードジョイントシャフトASSY LHに順に取り付ける。


   イラスト内指示文字

   *1	フロントドライブシャフトダンパクランプLH
   *2	フロントドライブシャフトダンパLH

   取り付け位置(A)

   FF	262.9 to 266.9 mm
   4WD	243.4 to 247.4 mm

1. 駆動方式FF:







   1. 図のように、フロントドライブシャフトダンパRH 2個および新品のフロントドライブシャフトダンパクランプRH 4個をフロントドライブアウトボードジョイントシャフトASSY RHに順に取り付ける。


      イラスト内指示文字

      *1	フロントドライブシャフトダンパクランプRH
      *2	フロントドライブシャフトダンパRH

      取り付け位置(A)

      461.6 to 465.6 mm


      取り付け位置(B)

      211.5 to 215.5 mm


2. 駆動方式4WD:







   1. 図のように、フロントドライブシャフトダンパRHおよび新品のフロントドライブシャフトダンパクランプRH 2個をフロントドライブアウトボードジョイントシャフトASSY RHに順に取り付ける。


      イラスト内指示文字

      *1	フロントドライブシャフトダンパクランプRH
      *2	フロントドライブシャフトダンパRH

      取り付け位置(A)

      234.7 to 238.7 mm


1. アルミ板を介して、アウトボードジョイントシャフトASSY LHをバイスに固定する。


   イラスト内指示文字

   *A	ワンタッチクランプ
   *B	引っかけクランプ
   *a	引っかけ部

   ■ 注 意 ■

   バイスを強く締めすぎない。

2. ワンタッチクランプの場合



   1. フロントドライブシャフトダンパクランプLH 2個をフロントドライブシャフトダンパLHに取り付ける。


   2. マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプLH 2個をかしめる。


      ■ 注 意 ■

      フロントドライブシャフトダンパLHを傷付けない。

3. 引っかけクランプの場合



   1. フロントドライブシャフトダンパクランプLH 2個をフロントドライブシャフトダンパLHに取り付ける。


   2. ニードルノーズプライヤーを使用して、引っかけ部でフロントドライブシャフトダンパクランプLH 2個を固定する。


      ■ 注 意 ■

      1. フロントドライブシャフトダンパLHを傷付けない。

      2. 引っかけ部を変形させない。


1. アルミ板を介して、アウトボードジョイントシャフトASSY RHをバイスに固定する。


   イラスト内指示文字

   *A	ワンタッチクランプ
   *B	引っかけクランプ
   *a	引っかけ部

   ■ 注 意 ■

   バイスを強く締めすぎない。

2. ワンタッチクランプの場合



   1. 駆動方式FF:
      フロントドライブシャフトダンパクランプRH 4個をフロントドライブシャフトダンパRH 2個に取り付ける。


   2. 駆動方式FF:
      マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプRH 4個をかしめる。


      ■ 注 意 ■

      フロントドライブシャフトダンパRH 2個を傷付けない。

   3. 駆動方式4WD:
      フロントドライブシャフトダンパクランプRH 2個をフロントドライブシャフトダンパRHに取り付ける。


   4. 駆動方式4WD:
      マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプRH 2個をかしめる。


      ■ 注 意 ■

      フロントドライブシャフトダンパ RHを傷付けない。

3. 引っかけクランプの場合



   1. 駆動方式FF:
      フロントドライブシャフトダンパクランプRH 4個をフロントドライブシャフトダンパRH 2個に取り付ける。


   2. 駆動方式FF:
      ニードルノーズプライヤーを使用して、引っかけ部でフロントドライブシャフトダンパクランプRH 4個を固定する。


      ■ 注 意 ■

      1. フロントドライブシャフトダンパRH 2個を傷付けない。

      2. 引っかけ部を変形させない。


   3. 駆動方式4WD:
      フロントドライブシャフトダンパクランプRH 2個をフロントドライブシャフトダンパRHに取り付ける。


   4. 駆動方式4WD:
      ニードルノーズプライヤーを使用して、引っかけ部でフロントドライブシャフトダンパクランプRH 2個を固定する。


      ■ 注 意 ■

      1. フロントドライブシャフトダンパRHを傷付けない。

      2. 引っかけ部を変形させない。


1. 図のように、新品の各部品をフロントドライブアウトボードジョイントシャフトASSY LHに順に取り付ける。


   イラスト内指示文字

   *1	フロントアクスルインボードジョイントブーツクランプLH
   *2	ドライブシャフトインボードジョイントブーツ
   *3	フロントアクスルインボードジョイントブーツクランプLH NO.2
   *4	保護テープ
   	アウトボード側
   	インボード側
   	部品挿入方向




   1. フロントアクスルインボードジョイントブーツクランプLH


   2. ドライブシャフトインボードジョイントブーツ


   3. フロントアクスルインボードジョイントブーツクランプLH NO.2


2. アルミ板を介して、フロントドライブアウトボードジョイントシャフトASSY LHをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。

3. 保護テープを取りはずす。






4. 合わせマークを合わせて、トリポードジョイントをフロントドライブアウトボードジョイントシャフトASSY LHに取り付ける。


   ■ 注 意 ■

   ジョイント端面までスプラインの切ってある側を外側にして取り付ける。

   イラスト内指示文字

   *a

   合わせマーク

5. ブラスバーおよびハンマーを使用して、トリポードジョイントを打ち込む。


   ■ 注 意 ■

   1. ローラー部をたたかない。

   2. トリポードジョイントに異物を付着させない。

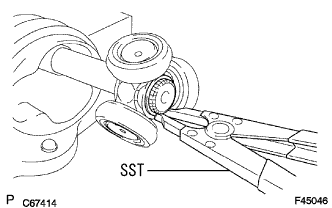

6. SSTを使用して、新品のシャフトスナップリングを取り付ける。


   SST

   09905-00012


   ■ 注 意 ■

   シャフトスナップリングは確実に取り付ける。

7. フロントドライブインボードジョイントASSY LHおよびドライブシャフトインボードジョイントブーツ内にグリースを充てんする。


   参考値

   125 to 135 g






8. 合わせマークを合わせて、フロントドライブインボードジョイントASSY LHをフロントドライブアウトボードジョイントシャフトASSY LHに取り付ける。


   イラスト内指示文字

   *a

   合わせマーク

1. 図のように、新品の各部品をフロントドライブアウトボードジョイントシャフトASSY LHに順に取り付ける。


   イラスト内指示文字

   *1	フロントアクスルインボードジョイントブーツクランプLH
   *2	ドライブシャフトインボードジョイントブーツ
   *3	フロントアクスルインボードジョイントブーツクランプLH NO.2
   *4	保護テープ
   	アウトボード側
   	インボード側
   	部品挿入方向




   1. フロントアクスルインボードジョイントブーツクランプLH


   2. ドライブシャフトインボードジョイントブーツ


   3. フロントアクスルインボードジョイントブーツクランプLH NO.2


2. アルミ板を介して、フロントドライブアウトボードジョイントシャフトASSY LHをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。

3. 保護テープを取りはずす。






4. 合わせマークを合わせて、トリポードジョイントをフロントドライブアウトボードジョイントシャフトASSY LHに取り付ける。


   ■ 注 意 ■

   ジョイント端面までスプラインの切ってある側を外側にして取り付ける。

   イラスト内指示文字

   *a

   合わせマーク

5. ブラスバーおよびハンマーを使用して、トリポードジョイントを打ち込む。


   ■ 注 意 ■

   1. ローラー部をたたかない。

   2. トリポードジョイントに異物を付着させない。






6. SSTを使用して、新品のシャフトスナップリングを取り付ける。


   ■ 注 意 ■

   シャフトスナップリングは確実に取り付ける。

7. フロントドライブインボードジョイントASSY LHおよびドライブシャフトインボードジョイントブーツ内にグリースを充てんする。


   参考値

   168 to 178 g






8. 新品のフロントアクスルインボードジョイントグロメットをフロントドライブインボードジョイントASSY LHの溝に取り付ける。


   ■ 注 意 ■

   1. グロメットとジョイントの凹凸位相を合わせ組み付ける。

   2. グロメット内部コーナーの突起がジョイント外部の溝に確実に入ること。


   イラスト内指示文字

   *a

   溝





9. 合わせマークを合わせて、フロントドライブインボードジョイントASSY LHをフロントドライブアウトボードジョイントシャフトASSY LHに取り付ける。


   ■ 注 意 ■

   ブーツシール部およびグロメット溝部にグリースを付着させない。

   イラスト内指示文字

   *a

   合わせマーク

□ 参 考 □

LH側と同様に取り付ける。

□ 参 考 □

LH側と同様に取り付ける。

□ 参 考 □

LH側およびRH側は同様の手順で行う。

1. ドライブシャフトインボードジョイントブーツをフロントドライブインボードジョイントASSYおよびフロントドライブアウトボードジョイントシャフトASSYの溝に取り付ける。


   ■ 注 意 ■

   1. ドライブシャフトインボードジョイントブーツ内部に異物を混入させない。

   2. ドライブシャフトインボードジョイントブーツのかん合溝部にグリースを付着させない。


1. ワンタッチクランプの場合







   1. フロントアクスルインボードジョイントブーツクランプLHをドライブシャフトインボードジョイントブーツに取り付ける。


   2. マイナス薄刃ドライバーを使用して、フロントアクスルインボードジョイントブーツクランプLHをかしめる。


      ■ 注 意 ■

      1. フロントアクスルインボードジョイントブーツクランプLHをガイド溝に正しくセットする。

      2. ドライブシャフトインボードジョイントブーツを傷つけない。


2. 引っかけクランプの場合







   1. フロントアクスルインボードジョイントブーツクランプLHをドライブシャフトインボードジョイントブーツに取り付ける。


      イラスト内指示文字

      *a

      引っかけ部

   2. ニードルノーズプライヤーを使用して、引っかけ部でフロントアクスルインボードジョイントブーツクランプLHを固定する。


      ■ 注 意 ■

      1. ドライブシャフトインボードジョイントブーツを傷つけない。

      2. 引っかけ部を変形させない。


■ 警 告 ■

作業中は保護手袋を着用する｡

1. フロントアクスルインボードジョイントブーツクランプLHをドライブシャフトインボードジョイントブーツに取り付け、レバーを仮曲げする｡


   ■ 注 意 ■

   1. フロントアクスルインボードジョイントブーツクランプLHをガイド溝に正しくセットする。

   2. レバーを仮曲げする際、バンドおよびレバーに曲がりがないこと。






2. 図のようにウォーターポンププライヤーを使用して、“カチッ”と音がするまでフロントアクスルインボードジョイントブーツクランプLHをはさみ込み、仮止めをする｡


   ■ 注 意 ■

   ドライブシャフトインボードジョイントブーツを傷付けない。

   イラスト内指示文字

   *a	ウォーターポンププライヤー先端がレバー中央付近





3. プラスチックハンマーを使用して、バックルをたたいて固定させ、バックル端部とレバー終端部のすき間を面一にする。


   ■ 注 意 ■

   1. ドライブシャフトを強くたたきすぎない。

   2. ドライブシャフトインボードジョイントブーツを傷付けない。


   イラスト内指示文字

   *1

   バックル

□ 参 考 □

LH側と同様に取り付ける。

□ 参 考 □

LH側と同様に取り付ける。

1. 図中(A)寸法が基準値になるように調整する。


   基準値(A)

   取り付け位置	(A)寸法
   LH側	584.3 mm
   RH側	826.3 mm

2. ワンタッチクランプの場合







   1. フロントアクスルインボードジョイントブーツクランプLH NO.2をドライブシャフトインボードジョイントブーツに取り付ける。


   2. マイナス薄刃ドライバーを使用して、フロントアクスルインボードジョイントブーツクランプLH NO.2をかしめる。


      ■ 注 意 ■

      1. フロントアクスルインボードジョイントブーツクランプLH NO.2をガイド溝に正しくセットする。

      2. ドライブシャフトインボードジョイントブーツを傷つけない。


3. 引っかけクランプの場合







   1. フロントアクスルインボードジョイントブーツクランプLH NO.2をドライブシャフトインボードジョイントブーツに取り付ける。


      イラスト内指示文字

      *a

      引っかけ部

   2. ニードルノーズプライヤーを使用して、引っかけ部でフロントアクスルインボードジョイントブーツクランプLH NO.2を固定する。


      ■ 注 意 ■

      1. ドライブシャフトインボードジョイントブーツを傷つけない。

      2. 引っかけ部を変形させない。


■ 警 告 ■

作業中は保護手袋を着用する｡

1. 図中(A)寸法が基準値になるように調整する。


   基準値(A)

   取り付け位置	(A)寸法
   LH側	582.9 mm
   RH側	828.5 mm





2. (A)寸法の長さを保持した状態で、グロメットの凹部を指などで外側に引っ張り、インボードジョイント内のエア抜きをし、大気圧にする。


   イラスト内指示文字

   *a	支点部
   *b	凹部

3. クランプの折り曲げ支点部が、図中A部のいずれかにくるようにセットし、レバーを仮曲げする。


   ■ 注 意 ■

   1. インボードジョイント内を大気圧に保持した状態で作業を行う。

   2. フロントアクスルインボードジョイントブーツクランプLH NO.2をガイド溝に正しくセットする。

   3. レバーを仮曲げする際、バンドおよびレバーに曲がりがないこと。






4. 図のように、インボードジョイント部を作業面に押し付けた状態のまま、片方の手に体重をのせて、前方に転がす要領でレバーを折り込み、“カチッ”と音がするまでジョイントを前方に転がす。


   ■ 注 意 ■

   インボードジョイント部を作業面から浮かせない。

   イラスト内指示文字

   	体重
   	接地
   	前方に転がす





5. プラスチックハンマーを使用して、バックルをたたいて固定させ、バックル端部とレバー終端部のすき間を面一にする。


   ■ 注 意 ■

   1. ドライブシャフトを強くたたきすぎない。

   2. ドライブシャフトインボードジョイントブーツを傷付けない。


   イラスト内指示文字

   *1

   バックル

□ 参 考 □

LH側と同様に取り付ける。

□ 参 考 □

LH側と同様に取り付ける。

■ 注 意 ■

ドライブシャフトASSYは水平にした状態で持ち運ぶ。

1. 図のようにしてジョイント部を上下、左右、軸方向に動かした際、スムースに作動し、著しいガタがないことを点検する。


2. ジョイントブーツの亀裂、損傷およびグリース漏れがないことを点検する。






3. 図の(A)寸法を点検する。


   基準値(A)

   駆動方式	取り付け位置	(A)寸法
   FF	LH側	584.3 mm
   	RH側	826.3 mm
   4WD	LH側	582.9 mm
   	RH側	828.5 mm
