フロントドライブシャフト（1NZ-FE）分解

準備品一覧

1. フロントアクスルインボードジョイントブーツクランプ LH NO.2切り離し（駆動方式FF）

ワンタッチクランプの場合
1. マイナス薄刃ドライバーを使用して、フロントアクスルインボードジョイントブーツクランプLH NO.2のかしめを解き、フロントアクスルインボードジョイントブーツクランプ LH NO.2を切り離す。
引っかけクランプの場合
1. ニードルノーズプライヤーを使用して、引っかけ部をはずし、フロントアクスルインボードジョイントブーツクランプLH NO.2を切り離す。
  イラスト内指示文字
  *a
  引っかけ部

イラスト内指示文字
*a	引っかけ部

2. フロントアクスルインボードジョイントブーツクランプ LH NO.2切り離し（駆動方式4WD）

マイナス薄刃ドライバーを使用して、フロントアクスルインボードジョイントブーツクランプLH NO.2のかしめを解き、フロントアクスルインボードジョイントブーツクランプ LH NO.2を切り離す。

3. フロントアクスルインボードジョイントブーツクランプ RH NO.2切り離し（駆動方式FF）

□ 参考 □

LH側と同様に切り離す。

4. フロントアクスルインボードジョイントブーツクランプ RH NO.2切り離し（駆動方式4WD）

□ 参考 □

LH側と同様に切り離す。

5. フロントアクスルインボードジョイントブーツクランプ LH切り離し（駆動方式FF）

□ 参考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

6. フロントアクスルインボードジョイントブーツクランプ LH切り離し（駆動方式4WD）

□ 参考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

7. フロントアクスルインボードジョイントブーツクランプ RH切り離し（駆動方式FF）

□ 参考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

8. フロントアクスルインボードジョイントブーツクランプ RH切り離し（駆動方式4WD）

□ 参考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

9. ドライブシャフトインボードジョイントブーツ切り離し

□ 参考 □

LH側およびRH側は同様の手順で行う。

ドライブシャフトインボードジョイントブーツをフロントドライブインボードジョイントASSYから切り離す。

10. フロントドライブインボードジョイントASSY LH取りはずし（駆動方式FF）

グリースをインボードジョイント部から取り除く。

フロントドライブインボードジョイントASSY LHおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。
■ 注意 ■
ポンチを使用して合わせマークを付けない。
イラスト内指示文字
*a
合わせマーク
フロントドライブインボードジョイントASSY LHをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。
アルミ板を介して、フロントドライブアウトボードジョイントシャフトASSY LHをバイスに固定する。
■ 注意 ■
バイスを強く締めすぎない。

イラスト内指示文字
*a	合わせマーク

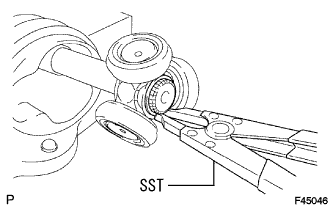

SSTを使用して、シャフトスナップリングを取りはずす。
SST
09905-00012

トリポードジョイントおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。
■ 注意 ■
ポンチを使用して合わせマークを付けない。
イラスト内指示文字
*a
合わせマーク
ブラスバーおよびハンマーを使用して、トリポードジョイントの全周を軽くたたき、トリポードジョイントをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。
■ 注意 ■
1. ローラー部をたたかない。
2. トリポードジョイントを落下させない。
フロントアクスルインボードジョイントブーツクランプLH NO.2、ドライブシャフトインボードジョイントブーツおよびフロントアクスルインボードジョイントブーツクランプLHを取りはずす。

イラスト内指示文字
*a	合わせマーク

11. フロントドライブインボードジョイントASSY LH取りはずし（駆動方式4WD）

グリースをインボードジョイント部から取り除く。

フロントドライブインボードジョイントASSY LHおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。
■ 注意 ■
ポンチを使用して合わせマークを付けない。
イラスト内指示文字
*a
合わせマーク
フロントドライブインボードジョイントASSY LHをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。
アルミ板を介して、フロントドライブアウトボードジョイントシャフトASSY LHをバイスに固定する。
■ 注意 ■
バイスを強く締めすぎない。

イラスト内指示文字
*a	合わせマーク

SSTを使用して、シャフトスナップリングを取りはずす。
SST
09905-00012

トリポードジョイントおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。
■ 注意 ■
ポンチを使用して合わせマークを付けない。
イラスト内指示文字
*a
合わせマーク
ブラスバーおよびハンマーを使用して、トリポードジョイントの全周を軽くたたき、トリポードジョイントをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。
■ 注意 ■
1. ローラー部をたたかない。
2. トリポードジョイントを落下させない。
フロントアクスルインボードジョイントブーツクランプLH NO.2、ドライブシャフトインボードジョイントブーツおよびフロントアクスルインボードジョイントブーツクランプLHを取りはずす。

イラスト内指示文字
*a	合わせマーク

フロントアクスルインボードジョイントグロメットをフロントドライブインボードジョイントASSY LHから取りはずす。

12. フロントドライブインボードジョイントASSY RH取りはずし（駆動方式FF）

□ 参考 □

LH側と同様に取りはずす。

13. フロントドライブインボードジョイントASSY RH取りはずし（駆動方式4WD）

□ 参考 □

LH側と同様に取りはずす。

14. フロントドライブシャフトダンパクランプ LH切り離し

ワンタッチクランプの場合
1. マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプLH 2個のかしめを解く。
  イラスト内指示文字
  *A
  ワンタッチクランプ
  *B
  引っかけクランプ
  *a
  引っかけ部
2. フロントドライブシャフトダンパクランプLH 2個をフロントドライブシャフトダンパLHから切り離す。
引っかけクランプの場合
1. ニードルノーズプライヤーを使用して、フロントドライブシャフトダンパクランプLH 2個の引っかけ部をはずす。
2. フロントドライブシャフトダンパクランプLH 2個をフロントドライブシャフトダンパLHから切り離す。

イラスト内指示文字
*A	ワンタッチクランプ
*B	引っかけクランプ
*a	引っかけ部

15. フロントドライブシャフトダンパクランプ RH切り離し

ワンタッチクランプの場合
イラスト内指示文字
*A
ワンタッチクランプ
*B
引っかけクランプ
*a
引っかけ部
1. 駆動方式FF:
  マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプRH 4個のかしめを解き、フロントドライブシャフトダンパRH 2個から切り離す。
2. 駆動方式4WD:
  マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプRH 2個のかしめを解き、フロントドライブシャフトダンパRHから切り離す。
引っかけクランプの場合
1. 駆動方式FF:
  ニードルノーズプライヤーを使用して、フロントドライブシャフトダンパクランプRH 4個の引っかけ部をはずし、フロントドライブシャフトダンパRH 2個から切り離す。
2. 駆動方式4WD:
  ニードルノーズプライヤーを使用して、フロントドライブシャフトダンパクランプRH 2個の引っかけ部をはずし、フロントドライブシャフトダンパRHから切り離す。

イラスト内指示文字
*A	ワンタッチクランプ
*B	引っかけクランプ
*a	引っかけ部

16. フロントドライブシャフトダンパ LH取りはずし

フロントドライブシャフトダンパLHおよびフロントドライブシャフトダンパクランプLH 2個をフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。

17. フロントドライブシャフトダンパ RH取りはずし

駆動方式FF:
1. フロントドライブシャフトダンパRH 2個およびフロントドライブシャフトダンパクランプRH 4個をフロントドライブアウトボードジョイントシャフトASSY RHから取りはずす。
駆動方式4WD:
1. フロントドライブシャフトダンパRHおよびフロントドライブシャフトダンパクランプRH 2個をフロントドライブアウトボードジョイントシャフトASSY RHから取りはずす。

18. フロントアクスルアウトボードジョイントブーツクランプ LH NO.2切り離し

マイナス薄刃ドライバーを使用して、フロントアクスルアウトボードジョイントブーツクランプLH NO.2のかしめを解く。
フロントアクスルアウトボードジョイントブーツクランプLH NO.2をドライブシャフトアウトボードジョイントブーツから切り離す。

19. フロントアクスルアウトボードジョイントブーツクランプ RH NO.2切り離し

□ 参考 □

LH側と同様に切り離す。

20. フロントアクスルアウトボードジョイントブーツクランプ LH切り離し

□ 参考 □

フロントアクスルアウトボードジョイントブーツクランプLH NO.2と同様に切り離す。

21. フロントアクスルアウトボードジョイントブーツクランプ RH切り離し

□ 参考 □

フロントアクスルアウトボードジョイントブーツクランプLH NO.2と同様に切り離す。

22. ドライブシャフトアウトボードジョイントブーツ取りはずし

□ 参考 □

LH側およびRH側は同様の手順で行う。

フロントアクスルアウトボードジョイントブーツクランプ、ドライブシャフトアウトボードジョイントブーツおよびフロントアクスルアウトボードジョイントブーツクランプNO.2をフロントドライブアウトボードジョイントシャフトASSYから取りはずす。
アウトボードジョイント部からグリースを取り除く。

23. フロントドライブシャフトダストカバー LH取りはずし

SSTおよびプレスを使用して、フロントドライブシャフトダストカバーLHをフロントドライブインボードジョイントASSY LHから取りはずす。
SST
09950-00020
■ 注意 ■
フロントドライブインボードジョイントASSY LHを落下させない。
イラスト内指示文字
*1
プレス

イラスト内指示文字
*1	プレス

24. フロントドライブシャフトダストカバー RH取りはずし（駆動方式FF）

□ 参考 □

LH側と同様に取りはずす。

25. フロントドライブシャフトダストカバー RH取りはずし（駆動方式4WD）

SSTおよびプレスを使用して、フロントドライブシャフトダストカバーRHを取りはずす。
SST
09950-00020
■ 注意 ■
フロントドライブインボードジョイントASSY RHを落下させない。

26. フロントドライブシャフトベアリング取りはずし（駆動方式4WD）

SSTを使用して、スナップリングを取りはずす。
SST
09905-00012

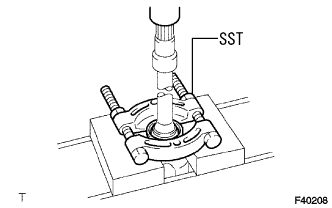

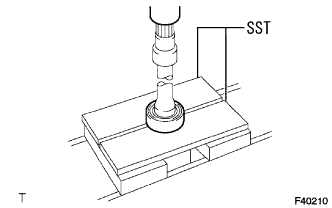

SSTおよびプレスを使用して、フロントドライブシャフトベアリングをフロントドライブインボードジョイントASSY RHから取りはずす。
SST
09527-10011
■ 注意 ■
フロントドライブインボードジョイントASSY RHを落下させない。
