フロントドライブシャフト（1NR-FE）  分解

準備品一覧

1. ワンタッチクランプの場合







   1. マイナス薄刃ドライバーを使用して、フロントアクスルインボードジョイントブーツクランプLH NO.2のかしめを解き、フロントアクスル インボードジョイント ブーツ クランプ LH NO.2を切り離す。


2. 引っかけクランプの場合







   1. ニードルノーズプライヤーを使用して、引っかけ部をはずし、フロントアクスルインボードジョイントブーツクランプLH NO.2を切り離す。


      イラスト内指示文字

      *a

      引っかけ部

□ 参 考 □

LH側と同様に切り離す。

□ 参 考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

□ 参 考 □

フロントアクスルインボードジョイントブーツクランプLH NO.2と同様に切り離す。

□ 参 考 □

LH側およびRH側は同様の手順で行う。

1. ドライブシャフトインボードジョイントブーツをフロントドライブインボードジョイントASSYから切り離す。


1. グリースをインボードジョイント部から取り除く。






2. フロントドライブインボードジョイントASSY LHおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。


   ■ 注 意 ■

   ポンチを使用して合わせマークを付けない。

   イラスト内指示文字

   *a

   合わせマーク

3. フロントドライブインボードジョイントASSY LHをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。


4. アルミ板を介して、フロントドライブアウトボードジョイントシャフトASSY LHをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。





5. SSTを使用して、シャフトスナップリングを取りはずす。


   SST

   09905-00012






6. トリポードジョイントおよびフロントドライブアウトボードジョイントシャフトASSY LHに合わせマークを付ける。


   ■ 注 意 ■

   ポンチを使用して合わせマークを付けない。

   イラスト内指示文字

   *a

   合わせマーク

7. ブラスバーおよびハンマーを使用して、トリポードジョイントの全周を軽くたたき、トリポードジョイントをフロントドライブアウトボードジョイントシャフトASSY LHから取りはずす。


   ■ 注 意 ■

   1. ローラー部をたたかない。

   2. トリポードジョイントを落下させない。


8. フロントアクスルインボードジョイントブーツクランプLH NO.2、ドライブシャフトインボードジョイントブーツおよびフロントアクスルインボードジョイントブーツクランプLHを取りはずす。


□ 参 考 □

LH側と同様に取りはずす。

1. ワンタッチクランプの場合



   1. マイナス薄刃ドライバーを使用して、フロントドライブシャフトダンパクランプRH 2個のかしめを解く。


      イラスト内指示文字

      *A	ワンタッチクランプ
      *B	引っかけクランプ
      *a	引っかけ部

   2. フロントドライブシャフトダンパクランプRH 2個をフロントドライブシャフトダンパRHから切り離す。


2. 引っかけクランプの場合



   1. ニードルノーズプライヤーを使用して、フロントドライブシャフトダンパクランプRH 2個の引っかけ部をはずす。


   2. フロントドライブシャフトダンパクランプRH 2個をフロントドライブシャフトダンパRHから切り離す。


1. フロントドライブシャフトダンパRHおよびフロントドライブシャフトダンパクランプRH 2個をフロントドライブアウトボードジョイントシャフトASSY RHから取りはずす。


1. マイナス薄刃ドライバーを使用して、フロントアクスルアウトボードジョイントブーツクランプLH NO.2のかしめを解く。


2. フロントアクスルアウトボードジョイントブーツクランプLH NO.2をドライブシャフトアウトボードジョイントブーツから切り離す。


□ 参 考 □

LH側と同様に切り離す。

□ 参 考 □

フロントアクスルアウトボードジョイントブーツクランプLH NO.2と同様に切り離す。

□ 参 考 □

フロントアクスルアウトボードジョイントブーツクランプLH NO.2と同様に切り離す。

□ 参 考 □

LH側およびRH側は同様の手順で行う。

1. フロントアクスルアウトボードジョイントブーツクランプ、ドライブシャフトアウトボードジョイントブーツおよびフロントアクスルアウトボードジョイントブーツクランプNO.2をフロントドライブアウトボードジョイントシャフトASSYから取りはずす。


2. アウトボードジョイント部からグリースを取り除く。

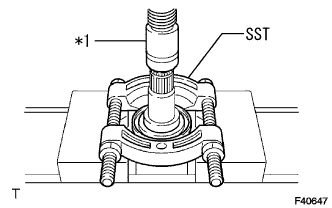

1. SSTおよびプレスを使用して、フロントドライブシャフトダストカバーLHをフロントドライブインボードジョイントASSY LHから取りはずす。


   SST

   09950-00020


   ■ 注 意 ■

   フロントドライブインボードジョイントASSY LHを落下させない。

   イラスト内指示文字

   *1

   プレス

□ 参 考 □

LH側と同様に取りはずす。
