クーラ コンデンサASSY  取り外し

準備品一覧

1. エアコンを次の条件で作動させる。


   条件	内容
   エンジン回転数	アイドリング
   作動時間	3分間以上
   A/Cスイッチ	ON
   ブロワーレベル	HI
   設定温度	MAX　COOL

   □ 参 考 □

   コンプレッサのロックなどでエアコンが作動できない場合は、作動は必要なし。

2. エンジンを停止する。


3. フロン回収再生機を接続し、冷媒ガスを抜き取る。


   ■ 注 意 ■

   フロン回収再生機使用の際は、取り扱い説明書に従い正しく使用する。

(要領は参照)

1. ボルト3本をはずし、フード ロックASSYを取りはずす。






2. フードロックコントロール ケーブルASSYをフード ロックASSYから切り離す。


1. ツメのかん合2箇所をはずし、ラジエータサイドエア シール NO.1を取りはずす。


□ 参 考 □

ラジエータサイドエア シール NO.1と同じ要領で作業を行う。

1. クリップ2個をはずし、クーラカバーNO.1を取りはずす。


1. ホーンASSYのコネクターを切り離す。






2. フードロックコントロールケーブルのクランプを切り離す。






3. ボルト5本をはずし、ラジエータサポート SUB-ASSY UPRを取りはずす。

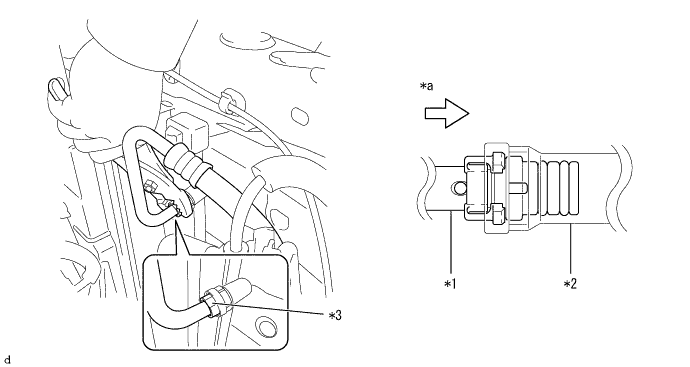

1. ディスチャージ ホースSUB-ASSYのかん合部をクーラ コンデンサASSYのかん合部に押し付けながら、プライヤーを使用して、パイピングクランプの2箇所を押しつぶす。









   イラスト内指示文字

   *1	ディスチャージ ホースSUB-ASSY	*2	クーラ コンデンサASSY
   *3	パイピングクランプ	-	-
   *a	押し付ける	-	-

   ■ 注 意 ■

   1. かん合部に異物が付着している場合は、取りはずす前にブラッシングまたはエアブローをして除去すること。

   2. パイピングクランプの破片を配管内に入れないように注意すること。


2. ディスチャージ ホースSUB-ASSYを切り離す。


   ■ 注 意 ■

   かん合部付近のゴミおよび水分などを取り除く。

3. O リング2 個をディスチャージ ホースSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したディスチャージ ホースSUB-ASSYおよびクーラ コンデンサASSYのかん合部にビニールテープを巻き、ゴミおよび水分などの侵入を防ぐ。

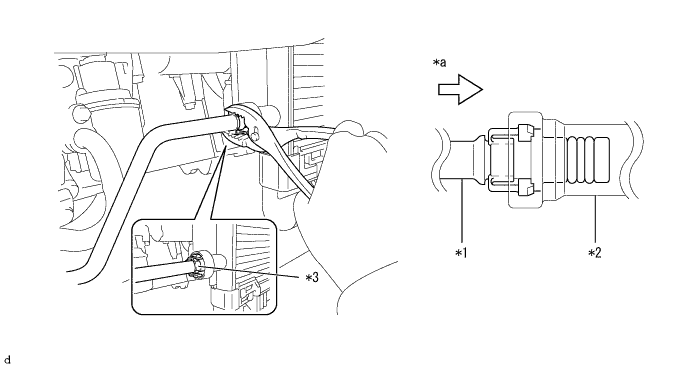

1. リキッド パイプSUB-ASSYのかん合部をクーラ コンデンサASSYのかん合部に押し付けながら、プライヤーを使用して、パイピングクランプの2箇所を押しつぶす。









   イラスト内指示文字

   *1	リキッド パイプSUB-ASSY	*2	クーラ コンデンサASSY
   *3	パイピングクランプ	-	-
   *a	押し付ける	-	-

   ■ 注 意 ■

   1. かん合部に異物が付着している場合は、取りはずす前にブラッシングまたはエアブローをして除去すること。

   2. パイピングクランプの破片を配管内に入れないように注意すること。


2. リキッド パイプSUB-ASSYを切り離す。


   ■ 注 意 ■

   かん合部付近のゴミおよび水分などを取り除く。

3. O リング2 個をリキッド パイプSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したリキッド パイプSUB-ASSYおよびクーラ コンデンサASSYのかん合部にビニールテープを巻き、ゴミおよび水分などの侵入を防ぐ。

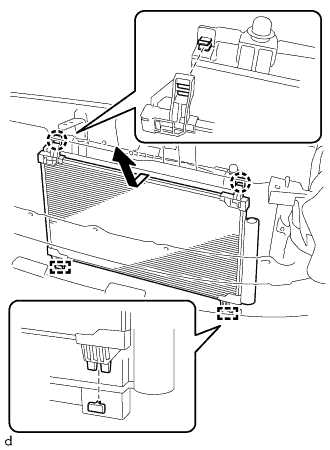

1. 図のように、ツメのかん合2箇所およびガイド2箇所をはずし、クーラ コンデンサASSYを取りはずす。


   ■ 注 意 ■

   クーラ コンデンサASSY取りはずし時、クーラ コンデンサASSYおよびラジエータASSY を損傷させない。
