クーラコンデンサASSY 取り付け

準備品一覧

1. クーラコンデンサASSY取り付け

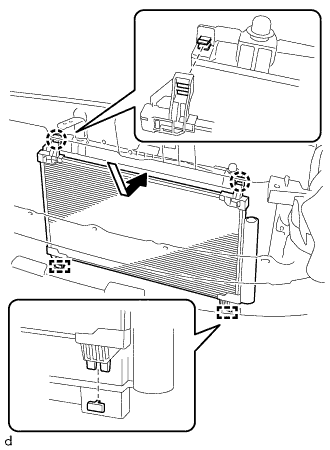

E301346

図のように、ガイド2箇所を差し込み、ツメ2箇所をかん合させ、クーラコンデンサASSYを取り付ける。
■ 注意 ■
クーラコンデンサASSY取り付け時、クーラコンデンサASSYおよびラジエータASSYを損傷させない。

2. リキッドパイプSUB-ASSY取り付け

リキッドパイプSUB-ASSYおよびクーラコンデンサASSYの接合部に巻いたビニールテープを取りはずす。

E253149J01

新品のパイピングクランプをリキッドパイプSUB-ASSYに取り付ける。
イラスト内指示文字
*1
保護テープ
*2
パイピングクランプ
*a
溝部
■ 注意 ■
1. パイピングクランプがリキッドパイプSUB-ASSYの溝部に確実に取り付いていることを確認する。
2. パイピングクランプ開口部を配管径以上に開いて組み付けないこと。
3. パイピングクランプを逆に組み付けないこと。
新品のOリング2個およびリキッドパイプSUB-ASSYのかん合部に、コンプレッサオイル(ND-OIL8) を十分に塗布する。
Oリング2個をリキッドパイプSUB-ASSYに取り付ける。
■ 注意 ■
OリングおよびOリングシール部にゴミ等を付着させない。

リキッドパイプSUB-ASSYをクーラコンデンサASSYにかん合させる。

イラスト内指示文字
*a
パイピングクランプ幅広部
-
-
■ 注意 ■
パイピングクランプをつかまず、配管をつかんで挿入すること。
パイピングクランプ幅広部がクーラコンデンサASSYに隠れる位置まで確実に差し込む。
■ 注意 ■
1. パイピングクランプを逆に組み付けないこと。
2. 差し込み時、カチン音がすること。
3. リキッドパイプSUB-ASSYを引いて抜けないことを確認する。

3. ディスチャージホースSUB-ASSY取り付け

ディスチャージホースSUB-ASSYおよびクーラコンデンサASSYの接合部に巻いたビニールテープを取りはずす。

E253147J01

新品のパイピングクランプをディスチャージホースSUB-ASSYに取り付ける。
イラスト内指示文字
*1
保護テープ
*2
パイピングクランプ
*a
溝部
■ 注意 ■
1. パイピングクランプを逆に組み付けないこと。
2. パイピングクランプがディスチャージホースSUB-ASSYの溝部に確実に取り付いていることを確認する。
3. パイピングクランプ開口部を配管径以上に開いて組み付けないこと。
新品のOリング2個およびディスチャージホースSUB-ASSYのかん合部に、コンプレッサオイル(ND-OIL8) を十分に塗布する。
Oリング2個をディスチャージホースSUB-ASSYに取り付ける。
■ 注意 ■
OリングおよびOリングシール部にゴミ等を付着させない。

ディスチャージホースSUB-ASSYをクーラコンデンサASSYにかん合させる。

イラスト内指示文字
*a
パイピングクランプ幅広部
*b
合わせマーク
■ 注意 ■
パイピングクランプをつかまず、配管をつかんで挿入すること。
パイピングクランプ幅広部がクーラコンデンサASSYに隠れる位置まで確実に差し込む。
■ 注意 ■
1. 差し込み時、カチン音がすること。
2. ディスチャージホースSUB-ASSYを引いて抜けないことを確認する。
3. パイピングクランプを逆に組み付けないこと。

4. ラジエータサポートSUB-ASSY UPR取り付け

ボルト5本で、ラジエータサポートUPRを取り付ける。
基準値
T = 5.5 N・m{ 56 kgf・cm }
フードロックコントロールケーブルのクランプを接続する。
ホーンASSYのコネクターを接続する。

5. クーラカバー NO.1取り付け

A333041J01

クーラカバーNO.1のガイド2箇所をラジエータサポートSUB-ASSY LWRに差し込み、クリップ2個でクーラカバーNO.1を取り付ける。
イラスト内指示文字
*a
ガイド

6. ラジエータサイドエアシール NO.1取り付け

A333042J02

ガイドを差し込み、ツメ2箇所でラジエータサイドエアシール NO.1を取り付ける。
イラスト内指示文字
*a
ガイド

7. ラジエータサイドエアシール NO.2取り付け

□ 参考 □

ラジエータサイドエアシール NO.1と同じ要領で作業を行う。

8. フードロックASSY取り付け

ボデーグリースを、フードロックASSYの摺動部に塗布する。
フードロックコントロールケーブルASSYをフードロックASSYに接続する。
ボルト3本で、フードロックASSYを取り付ける。
基準値
T = 8.0 N・m{ 82 kgf・cm }

9. フロントバンパカバー取り付け

(要領は

参照)

10. 冷媒HFC-134a(R134a)充てん

真空ポンプを使用して、真空引きを行う。

冷媒HFC-134a(R134a)を充てんする。

イラスト内指示文字
*a
サブクールサイクル
*b
高圧圧力
*c
冷媒量
*d
冷媒充てん量
*e
適正値の中心
*f
-30 to 30 g
*g
オーバーチャージ
-
-
冷媒充てん量
340 to 400g
■ 注意 ■
クーラコンプレッサは冷媒なしで運転すると潤滑不良で焼き付くおそれがあるので、冷媒充てん前に絶対運転しない。
□ 参考 □
回収した冷媒ガスを再使用する場合は、フロン回収再生機での冷媒ガス回収率が約90%のため、再充てんにはサービス缶による補充が必要になるので、あらかじめ準備する。

11. エンジン暖機

□ 参考 □

冷媒充てん後は2000 r/min以下で2分間以上、慣らし運転を行う。

12. 冷媒ガスもれ点検

冷媒ガス充てん後、ハロゲンリークディテクターを使用して、冷媒ガス漏れ点検を実施する。
