ブロワASSY  取り外し

準備品一覧

(要領は参照)

1. 寒冷地仕様車:

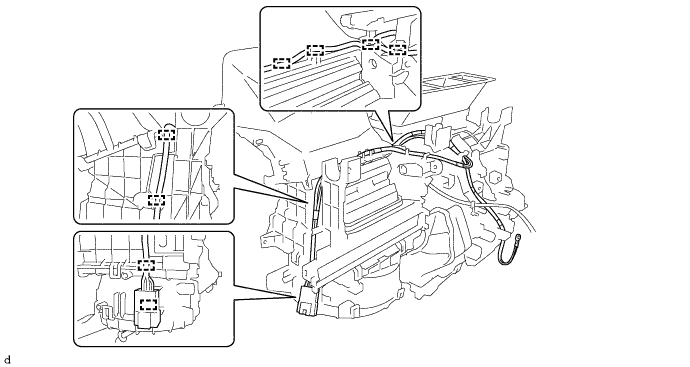

   1. 各クランプのかん合をはずし、ブロワASSYのワイヤハーネスを切り離す。

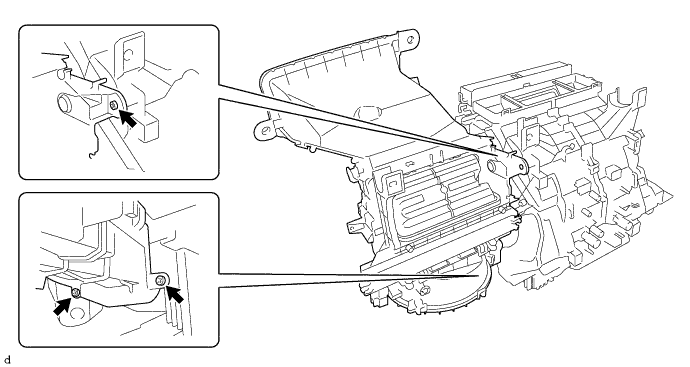

2. スクリュ3本をはずし、ブロワASSYを取りはずす。

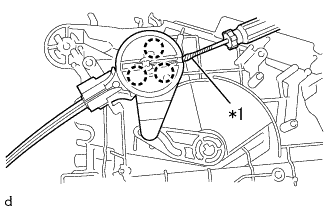

1. 保護テープを巻いたマイナスドライバーを使用して、ツメ3箇所のかん合をはずし、 エアインレットダンパコントロール ケーブルSUB-ASSYを取りはずす。


   イラスト内指示文字

   *1

   保護テープ

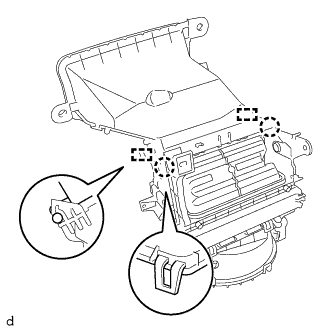

1. ツメ2箇所およびガイド2箇所のかん合をはずし、エア ダクトを取りはずす。

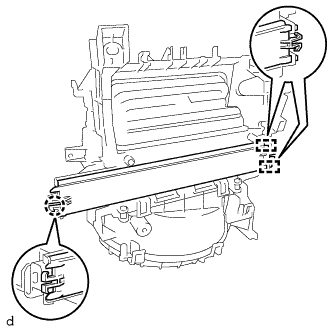

1. ツメおよびガイド2箇所のかん合をはずし、エアフィルタ ケースを取りはずす。

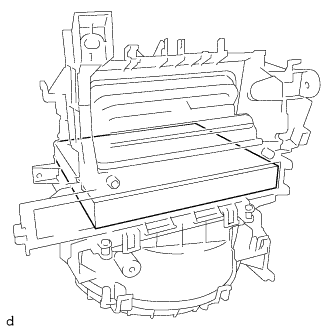

1. クリーンエアフィルタを取りはずす。
